适用于下一代 E/E 架构的 MHS 模块化混合动力系统

TE Connectivity (TE) 的模块化混合动力系统 (MHS) 旨在满足下一代 E/E 架构的要求以及强大的集中式和区域控制单元的特定需求。

40%

节省空间和减轻重量高达 40%。

3-in-1

支持信号、电源和数据连接。

Zonal

专为满足下一代集中式和区域 E/E 架构需求而设计。

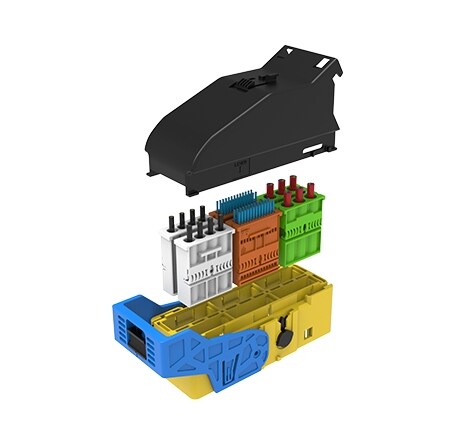

TE 的新型模块化混合动力系统 (MHS) 集成了一系列基于 TE 和市场兼容接口的连接器模块,可用于信号、数据和电源连接。每个模块都可以无缝地组装在一起,并且可以在通用框架中以模块化方式实现卡扣式组装。每个 TE 连接器模块都包含多个 OEM 批准的端子,符合 LV214 和 USCAR 汽车对稳健性(温度/振动)和连接器保证的要求。此外,我们的信号和电源连接器模块系列已经过自动装配准备验证,并使用全新的可持续材料和回收工艺进行设计和制造。

主要优势
  • 一站式解决方案
  • 模块化混合动力系统:支持信号、数据和电源连接。
  • 用于端子和可接受壳体的标准模块可提高灵活性/且易于设计。
  • 模块化设计支持(子)线束的半自动化/自动化生产
  • 节省空间和减轻重量高达 40%。
  • 基于合格的 TE 低压端子系统
  • 制造过程采用可持续树脂和优化的表面处理技术。

Orange Bar

模块化混合动力信号和电源连接器模块

  *USCAR/** LV214
接口
端子尺寸
位置
最大电流(80°C 下)
工作温度
经验证的线径 (mm2)
最高抗振动等级
表面电镀

0.50mm

26

7 A

-40°C - +170°C

0.13 – 0.35

SG2**

锡/银/金

0.63mm

18

7.5 A

-40°C - +140°C

0.08, 0.2, 0.35, 0.5, 0.75

1-3 级*

锡/银/金

0.64mm

18

10.5 A

-40°C - +140°C

0.13 – 0.75

1-2 级*

锡/银

1.2mm

14

17 A

-40°C - +150°C

0.5, 0.75, 1.0, 1.5

SG4**/4 级*

锡/银/金

2.8mm

4

42 A

-40°C - +180°C

0.2,0.35, 0.5, 0.75, 1.0, 1.5, 2.5, 4.0

最大 30g (LV214/USCAR)

锡/银/金/银离子/

GreenSilver

4.8/6.3mm

3

52 A

-40°C - +180°C

0.35, 0.5, 0.75, 1.0, 1.5, 2.0, 2.5, 4.0, 6.0

最大 30g (LV214/USCAR)

锡/银/金/银离子/

GreenSilver

1.2mm/0.63mm

4+12

17 A

-40°C - +140°C

0.08, 0.2, 0.35, 0.5, 0.75, 1.0, 1.5

SG4**/4 级*

锡/银/金

此产品资料仅可在桌面端浏览。

模块化混合动力数据连接模块


接口
位置
媒介
协议
速度
应用

3

绞合线对(屏蔽和非屏蔽)

100/1000BASE-T1

2.5/5/10/25GBASE-T1

高达 25 Gbps (NRZ)

56 Gbps (PAM-4)

无人驾驶

雷达/激光雷达

4

同轴

SerDes:GMSL2/3、FPDIV、APIX3、MIPI

模拟(天线)

12Gbps (NRZ)

24Gbps (PAM4)

4K 相机

传感器

高分辨率显示器

2+1

星绞四线组

绞合线对(屏蔽和非屏蔽)

SerDes:GMSL1、FPDIII、

APIX2、USB 2.0

100/1000BASE-T1

2.5/5/10/25GBASE-T1

高达 6 Gbps(双信道)

高达 25 Gbps (NRZ)

56 Gbps (PAM-4)

传统信息娱乐

仪表盘

触摸屏

无人驾驶

雷达/激光雷达

此产品资料仅可在桌面端浏览。

连接器框架


模块框架
变体

8

2

4

6

3

2

6

2

3

4

2

2

3

1

3

此产品资料仅可在桌面端浏览。

立刻观看!
用于大功率控制单元的模块化混合动力连接器解决方案
立刻观看!
用于大功率控制单元的模块化混合动力连接器解决方案
