AMPSEAL 16连接器端子
- AMP
- AMPSEAL 16
- 图片库 |
产品特性
-
端子类型 : 插座 | 插针
-
线径 (AWG): 14 – 16 | 15 – 13 | 18 – 14 | 18 – 15 | 20 – 18
-
线径 (mm²): .52 – .823 | .52 – .82 | .8 – 2 | .82 – 1.5 | .823 – 2.08 | 1.5 – 2 | 1.5 – 2.5
-
接触面电镀 : 金 (Au) | 锡 (Sn) | 镍 (Ni)
-
主要锁定特性 : 外壳集成 | 无尖刃主体
规格概览
AMPSEAL 16连接器端子
- 端子系统：HDSF尺寸16冲压成型端子
- 端子类型：插针和插孔
- 线径范围： 14–20 AWG (2.50–0.50 mm²)
- 绝缘直径范围：1.27–3.94 mm（因零件编号而异）
- 额定电流：最高13A，取决于线规
- 端子保持力：111N轴向载荷测试
- 压接拉伸强度目标：按线规列出
- 封装形式：带式包装和散件包装
主要优势
AMPSEAL 16连接器端子
振动环境下稳定的电气性能
双梁式插孔结构可在发动机舱和底盘线束等高振动环境中保持稳定的端子接触。
清晰的导线与端子匹配规范
已公布的线规和绝缘直径范围有助于减少线束设计和维护过程中的选型错误。
明确公布的保持力和拉伸性能
列出的端子保持力和压接拉伸强度目标有助于验证和规格文件编制。
兼容手动和自动压接
工具选项包括手动工具和自动化压接设备，支持原型制作和大批量线束生产。
支持密封连接器系统完整性
未使用的孔位应填充相应的密封堵头，以保持环境密封性能。
四步选择连接器端子
AMPSEAL 16连接器端子
- 选择插针或插孔
根据线束设计中的连接器半体和对接配置选择端子类型。 - 匹配线规
每个端子零件编号都规定了支持的导线尺寸范围。请确认导体尺寸位于该范围内。 - 匹配绝缘直径范围
绝缘直径规格可确保绝缘支撑压接区正确夹持导线护套。这有助于减少压接位置附近导体的疲劳。 - 选择表面处理和包装方式
根据环境暴露条件和生产方式选择端子表面处理及包装形式（带式或散件）。

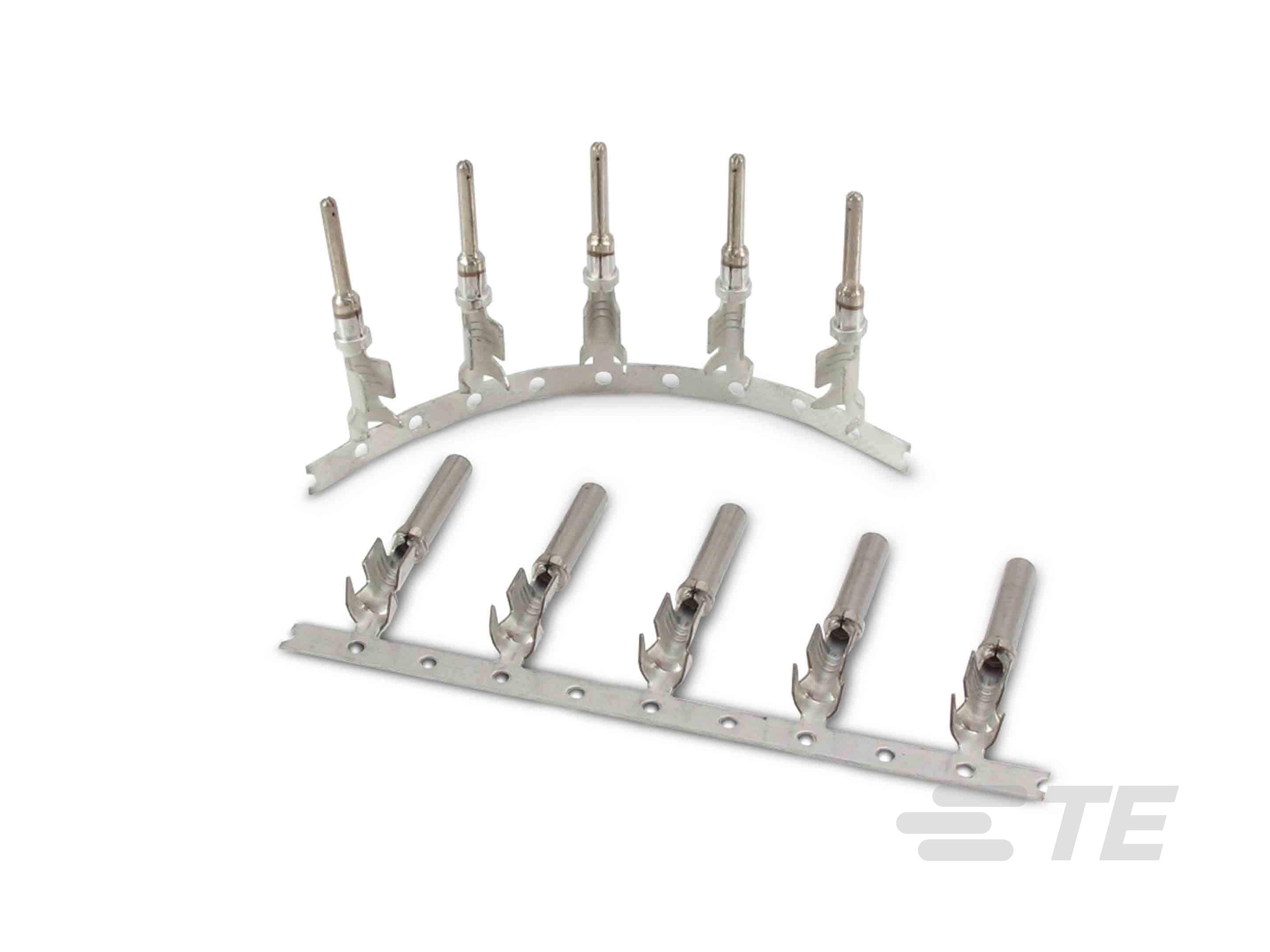

AMPSEAL 16端子为圆形冲压成型端子，采用双梁式插孔结构。
申请样品
AMPSEAL 16连接器端子
如需申请样品：
- 从产品表中选择所需的AMPSEAL 16插头或端盖壳体。
- 打开对应的单个零件详情页面。
- 选择获取免费样品开始样品申请流程。
在实际线束布局中测试壳体有助于减少后期设计修改。
学习如何压接我们的 AMPSEAL 16（重载冲压成型 16 号）端子。观看本视频，获取有关使用手动工具压接端子的分步说明。
关键特性
AMPSEAL 16连接器端子
| 特性 | 规格 |
|---|---|
| 产品类型 | AMPSEAL 16连接器端子 |
| 端子系统 | 重型冲压成形 (HDSF)，尺寸16 |
| 端子选项 | 插针和插孔端子 |
| 线径范围 | 14–20 AWG (2.50–0.50 mm²) |
| 绝缘直径范围 | 1.27–3.94 mm（因零件编号而异） |
| 额定电流 | 最高13A（取决于应用） |
| 耐久性 | 50次插拔循环（依据已发布规格） |
| 端子保持力 | 111N轴向载荷测试 |
| 压接拉伸强度目标 | 18AWG为90N，16AWG为120N，14AWG为180N |
| 压降目标 | 在规定测试电流下最大100mV |
| 包装 | 带式或散件 |
性能规格
耐用性：符合SAE J2030 6.11标准。50次插拔循环。见说明。
注意：应满足外观要求，无物理损伤，并符合TE产品文件108-2184图3所示的产品认证和预认证测试序列中的附加测试要求。
额定电流：最高13A，详见TE产品文件108-2184。
端子保持力：IEC 512-8，测试51a。以最大10N/s（或50mm/min）的速率向端子施加111N轴向载荷，并保持10s。端子不得脱出。
压接拉伸强度
| 端子大小 | 抗拉强度 |
|---|---|
| 尺寸20 | 80 lbs |
| 尺寸18 | 90 lbs |
| 尺寸16 | 150 lbs |
压降
| 端子大小 | 测试电流(A) | 压降（最大mV） |
|---|---|---|
| 18 | 8 | 100 |
| 16 | 10 | 100 |
| 14 | 13 | 100 |
| 尺寸 | 料号 | 线径AWG(mm²) | 绝缘外径(mm) | 带导线绝缘 | 材料与表面处理 | |||
|---|---|---|---|---|---|---|---|---|
| 带状 | 包装数量 | 零散零件 | 包装 | |||||
| HDSF 16 1.58mm | 1924463-1 1924463-3 | 4000 4000 |
1924579-1 1924579-2 |
1000 1000 | 18-20 (0.8-0.5) |
.107-.05 (2.72-1.27) | 是 | 铜合金、金 铜合金、镍 |
638078-1 638078-3 |
4000 4000 |
776300-1 776300-2 |
1000 1000 |
14-18 (2.0-0.8) | .131-.089 (3.33-2.26) | 是 | 铜合金、金 铜合金、镍 |
|
638112-1 638112-3 |
4000 4000 |
776298-1 776298-2 |
1000 1000 |
14-18 (2.0-0.8) | .155-0.77 (3.94-1.96) |
是 | 铜合金、金 铜合金、镍 |
|
776349-1
|
4000 4000 |
- | - | 18-20 (0.8-0.5) | .131-.089 (3.33-2.26) | 是 | 铜合金、金 铜合金、镍 |
|
2098250-1 2098250-3 |
4000 4000 |
- | - | 18 AWG - 1.5 mm^2 (0.8-1.5) | .118-.065 (3.00-1.65) | 是 | 铜合金、金 铜合金、镍 |
|
2098252-1 2098252-3 |
4000 4000 |
- | - | 14 AWG - 1.5 mm^2 (1.5-2.0) | .128-.083 (3.25-2.10) | 是 | 铜合金、金 铜合金、镍 |
|
| 尺寸 | 料号 | 线径AWG (mm²) | 绝缘外径(mm) | 带导线绝缘 | 材料与表面处理 | |||
|---|---|---|---|---|---|---|---|---|
| 带状 | 包装数量 | 零散零件 | 包装 | |||||
| HDSF 16 1.58mm | 1924463-1 | 4000 | 1924579-1 | 1000 | 18-20 (0.8-0.5) | .107-.05 (2.72-1.27) | 是 | 铜合金、金 |
| 1924463-3 | 4000 | 1924579-3 | 1000 | 铜合金、镍 | ||||
| 638078-1 | 4000 | 776300-1 | 1000 | 14-18 (2.0-0.8) | .131-.089 (3.33-2.26) | 是 | 铜合金、金 | |
| 638078-3 | 4000 | 776300-2 | 1000 | 铜合金、镍 | ||||
| 638112-1 | 4000 | 776298-1 | 1000 | 14-18 (2.0-0.8) | .155-0.77 (3.94-1.96) |
是 | 铜合金、金 | |
| 638112-3 | 4000 | 776298-2 | 1000 | 铜合金、镍 | ||||
| 776349-1 |
4000 | - | - | 18-20 (0.8-0.5) | .131-.089 (3.33-2.26) | 是 | 铜合金、金 | |
| 776349-3 | 4000 | - | - | 铜合金、镍 | ||||
| 2098250-1 | 4000 | - | - | 18 AWG - 1.5 mm^2 (0.8-1.5) | .118-.065 (3.00-1.65) | 是 | 铜合金、金 | |
| 2098250-3 | 4000 | - | - | 铜合金、镍 | ||||
| 2098252-1 | 4000 | - | - | 14 AWG - 1.5 mm^2 (1.5-2.0) | .128-.083 (3.25-2.10) | 是 | 铜合金、金 | |
| 2098252-3 | 4000 | - | - | 铜合金、镍 | ||||
实际应用
AMPSEAL 16连接器端子
发动机舱布线
用于密封连接器系统，支持暴露于振动和高温环境中的传感器和执行器。
底盘线束接口
应用于车身底部接线区，在这些区域中，飞溅物、碎屑和持续振动都需要稳定的接触保持力。
制动和稳定性控制系统
用于多芯密封连接器，避免因端子间歇性接触导致诊断复杂化。
农业与工程机械设备
安装于暴露在灰尘、泥浆和冲洗环境中的重型设备线束。
大批量线束制造
带式端子支持自动化压接工艺，确保稳定一致的生产输出。
e
e
e
e
e
e
e
常见问题
AMPSEAL 16连接器端子
问：AMPSEAL 16连接器端子用于什么用途？
答：它们是尺寸16的压接端子，用于AMPSEAL 16连接器系统中，适用于严苛交通运输环境下的密封线对线和线对设备连接。
问：支持哪些线径？
答：AMPSEAL 16连接器端子支持14至20AWG线径。每个零件编号在该范围内定义了更精确的适用子范围。
问：为什么绝缘直径很重要？
答：绝缘支撑压接区必须能够正确夹持导线护套。选择具有正确绝缘直径范围的端子有助于减少压接位置附近导体的弯曲。
问：HDSF是什么意思？
答：HDSF代表重型冲压成型。该术语描述了本连接器系列中尺寸16端子系统采用的结构制造方式。
问：标注的保持性能是什么？
答：公开规格中包含111N轴向载荷的端子保持力测试。
问：压接拉伸强度目标是多少？
答：页面列出的最小拉伸强度目标为18AWG时90N、16AWG时120N、14AWG时180N。
问：未使用的孔位是否需要密封堵头？
答：需要。未使用的孔位可能会使污染物进入连接器系统。未使用的位置应安装密封堵头，以保持环境密封性能。
问：可以申请样品吗？
答：可以。请选择所需的AMPSEAL 16连接器端子零件编号，并在该零件编号支持时，在产品详情页面使用样品申请选项。
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
插座种类 180°
-
主要锁定特性 外壳集成 | 无尖刃主体
-
可密封 否
接触件特性
-
端子制造 冲压成形
-
端子大小 尺寸 16
-
典型额定电流 (A) 13
-
压接类型 F 型压接
-
导线端子端接区域电镀材料 金 | 锡 | 镍
-
端子类型 插座 | 插针
-
接触面电镀 金 (Au) | 锡 (Sn) | 镍 (Ni)
-
接合插针直径 (mm) 1.59
-
接合插针直径 (in) .06 | .062
端接特性
-
线缆端接方法 压接
-
产品端接到 导线
尺寸
-
兼容的绝缘直径范围 (mm) 1.27 – 2.72 | 1.27 – 2.71 | 1.65 – 3 | 1.95 – 3.94 | 2.12 – 3.25 | 2.26 – 3.33
-
兼容的绝缘直径范围 (in) .05 – .107 | .065 – .118 | .077 – .155 | .083 – .128 | .089 – .131
-
线径 (AWG) 14 – 16 | 15 – 13 | 18 – 14 | 18 – 15 | 20 – 18
-
线径 (mm²) .52 – .823 | .52 – .82 | .8 – 2 | .82 – 1.5 | .823 – 2.08 | 1.5 – 2 | 1.5 – 2.5
-
公端长度 (mm) 18.23 | 19.91 | 21.6 | 23.21
-
公端长度 (in) .718 | .784 | .85 | .914
使用环境
-
绝缘选项 部分绝缘 | 非绝缘
-
工作温度（最大值） 125 °C [ 257 °F ]
-
工组温度范围 -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
与电线基础材料兼容 铜
包装特性
-
封装方法 Bag | Reel | 包装
-
封装数量 1000 | 4000
其他
-
客户首选端子 否
-
端子传导 0 – 24 A（低功率）
