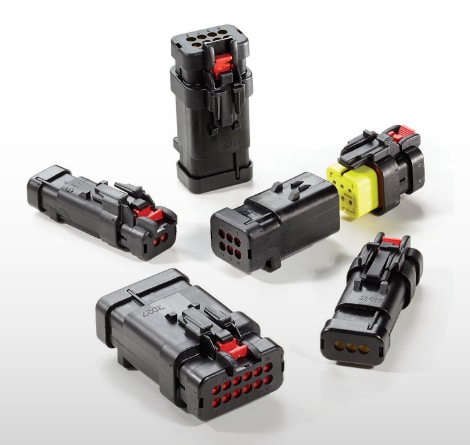

AMPSEAL 16连接器系列

问：AMPSEAL 16连接器上的CPA是什么？

答：CPA是Connector Position Assurance（连接器二次锁）的缩写。在AMPSEAL 16连接器对配后，CPA作为二级锁滑动到位。它有助于减少在高振动环境（如发动机舱、工程机械和重载车辆）中意外松脱的可能性。CPA与主锁片配合提供额外的机械保护。这有助于在冲击和振动（在工业和商用车运输应用中很常见）期间确保连接器的安全接合。

问：AMPSEAL 16连接器中的TPA是什么？

答：TPA是Terminal Position Assurance（端子二次锁）的缩写。在AMPSEAL 16连接器中，TPA作为主锁片增强功能集成到壳体中。
在压接端子插入壳体后，TPA被推入其最终锁定位置。这有助于确认每个端子已完全落座，并有助于防止端子在振动或机械应力下退出。与需要单独楔形锁的连接器系统不同，AMPSEAL 16连接器将此功能集成到一件式壳体设计中。

问：AMPSEAL 16连接器支持什么温度范围？

答：标准AMPSEAL 16连接器的工作温度范围为-40°C至+125°C。
高温AMPSEAL 16连接器将此范围扩展至+150°C，并满足UL94 V-0阻燃等级要求。这些型号专为温度较高的发动机上、后处理和动力总成应用而设计。

问：AMPSEAL 16连接器是否具有防水和防尘密封？

答：是的。AMPSEAL 16连接器设计满足IP67防护等级。安装后部保护或尾盖后，它们可以在严苛环境中达到IP68和IP6K9K性能。
密封通过以下方式实现：

• 插头和帽之间的硅胶界面密封、
• 每个腔体的独立导线密封、
• 用于未使用位置的选配腔体堵头。

这种多层密封方法有助于降低湿气、灰尘和飞溅物进入连接的风险。

问：AMPSEAL 16连接器支持的电流和电压额定值是多少？

答：AMPSEAL 16连接器使用HDSF和DEUTSCH实心16号端子，每电路额定电流最高13 A（取决于线规）。它们支持14–20 AWG (2.50–0.50 mm²) 的线径，额定电压最高250 V DC。
实际允许电流取决于线规、端子镀层和热条件。

问：AMPSEAL 16连接器如何帮助减少线束装配时间？

答：AMPSEAL 16连接器采用完全组装的一件式壳体，集成TPA和CPA。
由于端子锁和连接器锁内置于壳体中，无需安装单独的楔形锁或二级组件。这有助于减少装配步骤、简化工业化生产，并支持大批量线束生产中的一致质量。

问：有哪些线径和腔体数量可供选择？

答：AMPSEAL 16连接器提供2、3、4、6、8和12位。

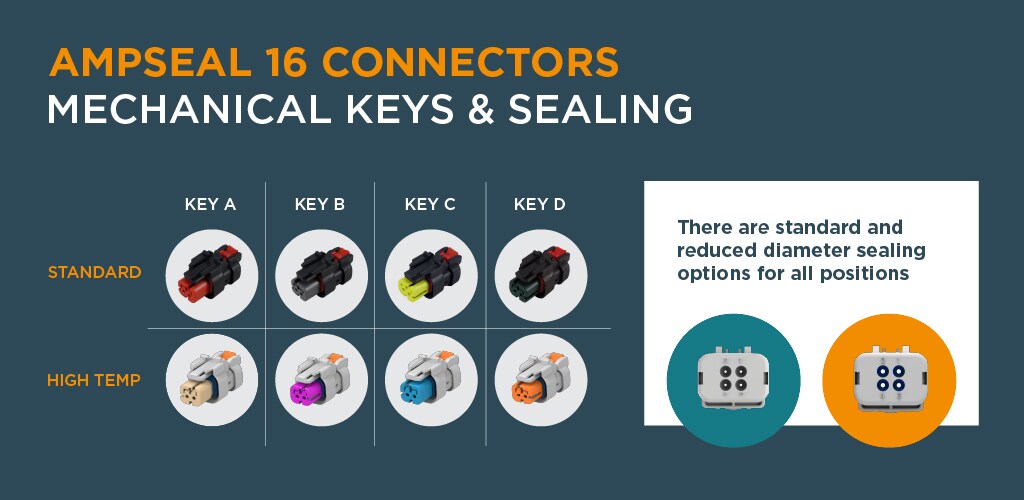

它们支持14–20 AWG线径，并根据绝缘直径提供标准和缩小导线密封选项。
这使得工程师可以根据电流要求和线束布局选择合适的配置。

问：AMPSEAL 16连接器在使用中的耐久性如何？

答：AMPSEAL 16连接器的额定对配次数为50次（符合SAE J2030），并经过测试可承受21 G RMS振动（25至2000 Hz），每轴20小时。
这有助于在发动机、变速箱和非公路设备等高振动应用中实现稳定的电气性能。

问：如何拆卸AMPSEAL 16连接器？

答：拆卸可能意味着两种不同的操作：
• 分离连接器（将两半分开）
• 取出连接器中的端子（从壳体中移除端子）

问：如何分离连接器？
答：
1.松开二级锁(CPA)，使主锁片能够移动。
2.按下主锁片，沿直线将两半拉开。
提示：如果连接器不易分开，在用力之前检查二级锁是否已完全脱离。

问：什么是二级锁 (CPA)？
答：它是一种防止意外分离的安全功能。必须先松开它，然后才能解除主锁片。

问：如何从连接器中移除端子（取针）？
答：
1.移除任何后部附件，如尾盖或导管支架。
2.从壳体中取出端子二次锁 (TPA)。
3.将端子取出工具插入腔体以释放保持结构。
4.从后部轻轻拉动导线，直至端子被取出。

问：取出端子需要什么工具？
答：建议使用适用于该端子系统的专用端子取出工具，以正确释放保持结构而不损坏壳体。

问：如果端子无法取出该怎么办？
答：
• 重新检查工具在腔体内的对位
• 确保保持结构已完全释放
• 避免用力过大拉扯，否则可能损坏连接器或密封件

问：取针后如何重新组装连接器？
答：

1.插入端子直至其锁定到位。

2.重新安装TPA以固定所有端子。

3.重新对配连接器并重新接合二级锁。
