AMPSEAL 16 Hybrid Lever Housings
- AMP
- AMPSEAL 16

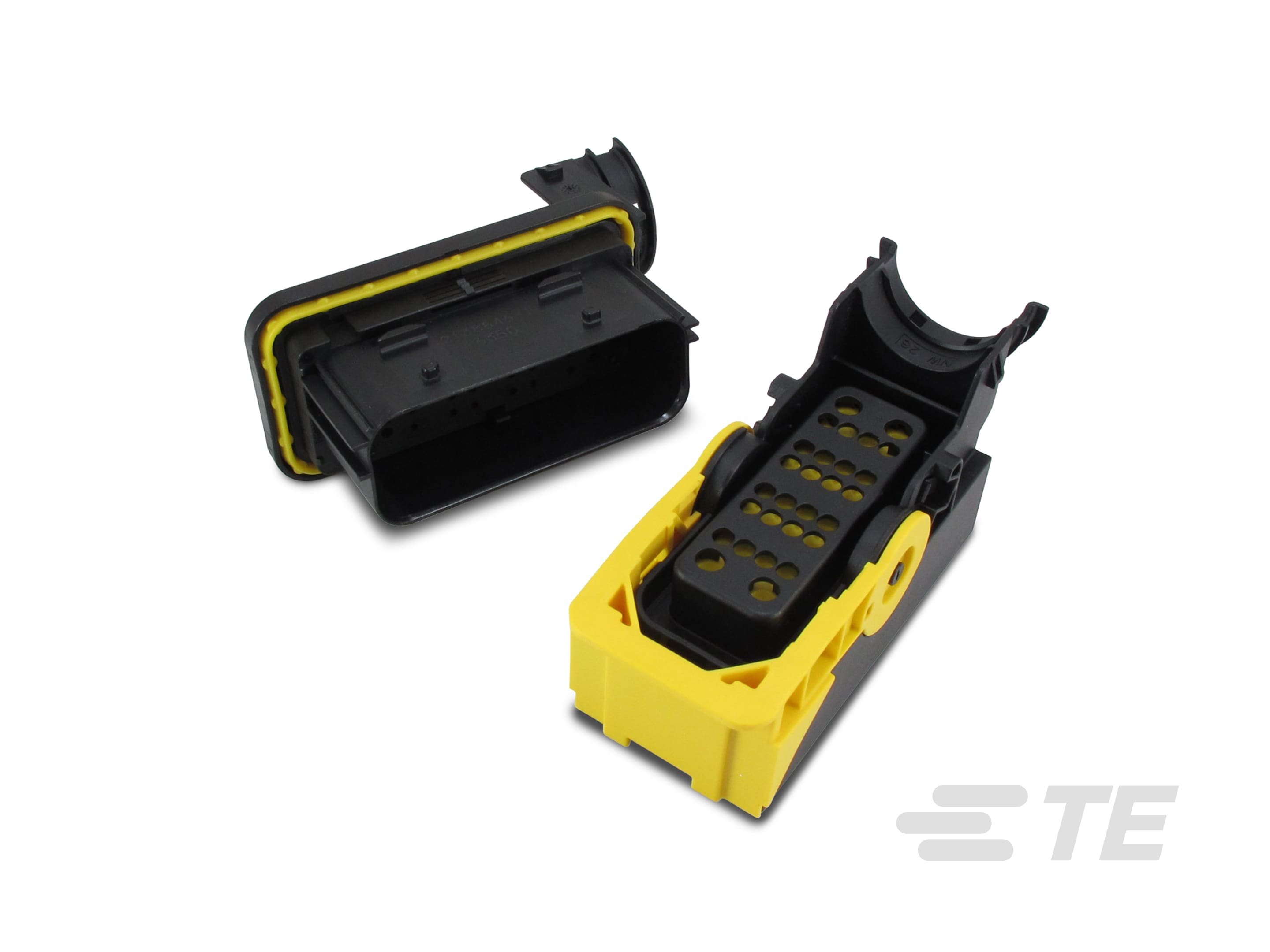

AMPSEAL 16 混合位数带把手连接器护套具有用于实现插接的杠杆滑动机构和安装卡扣槽。采用 24 个 16 号和 4 个 12 号端子的组合，且每个端子可负载 13 或 25 安培的电流，因此增加了设计灵活性。
产品特性
-
连接器系统: 线到线
-
位数: 28
-
中心线（间距）(mm): 5.3
-
可密封: 是
-
行数: 4
概述

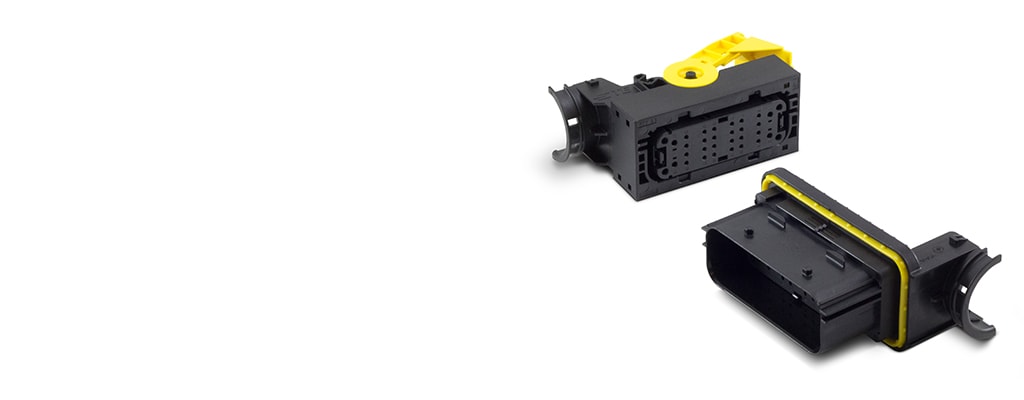

AMPSEAL 16 混合位数带把手连接器护套采用免工具安装设计并具有临时面板固定锁扣。
概述
- 混合插针排列；16 和 12 号端子
- 把手及滑动对配机制
- 防呆设计选项
- 适用于母端和公端的相同导线外壳
- 适用于不同面板厚度的安装卡扣
- 插入滑动式安装卡扣
其他 AMPSEAL 16 产品
-
查看所有 AMPSEAL 16 产品
AMPSEAL 16 连接器专为非公路车辆、重载工业、休闲和农业应用而设计。这些连接器非常可靠、易于使用并且有助于防止湿气和灰尘污染连接。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
连接器形状 矩形
-
连接器系统 线到线
-
连接器和壳体类型 公端子护套, 母端子护套
-
可密封 是
-
主要锁定特性 外壳集成
-
混合型连接器 是
结构特性
-
位数 28
-
行数 4
电气特征
-
工作电压 (VDC) 550
-
标称电压架构 (V) 12, 24, 42, 48, 80, 90, 125, 240, 500, 550
主体特性
-
出线角度 90°
-
主要产品颜色 褐色, 黑色
-
连接器和键控代码 A, B
接触件特性
-
端子大小 尺寸 12, 尺寸 16
-
端子额定电流（最大值） (A) 13, 25
机械附件
-
接合对准 带有
-
接合对准类型 键控
-
应力消除 按附件添加
-
连接器安装类型 电缆安装（自由悬挂）, 面板安装
-
端子位置保证 是
壳体特性
-
外壳材料 PBT GF
-
中心线（间距） 5.3 mm [ .209 in ]
尺寸
-
行间距 (mm) 5.9, 6
-
行间距 (in) .232, .236
-
产品长度 (mm) 111.25, 116.5
-
产品长度 (in) 4.38, 4.587
-
产品宽度 (mm) 72.75, 82.75
-
产品宽度 (in) 2.864, 3.258
-
连接器高度 (mm) 46.25, 48.45
-
连接器高度 (in) 1.821, 1.907
使用环境
-
工作温度（最大值） (°C) 70, 75, 80, 85, 90, 100, 105, 110, 120, 125
-
工作温度（最大值） (°F) 158, 167, 176, 185, 194, 212, 221, 230, 248, 257
-
工作温度范围 -55 – 125 °C [ -67 – 257 °F ]
行业标准
-
UL 阻燃性等级 UL 94HB
包装特性
-
封装方法 Tray
-
封装数量 10
其他
-
能够保证连接器位置 否
-
可维修 是
参考编号
-
TE 内部编号 CAT-H991-CH8172
