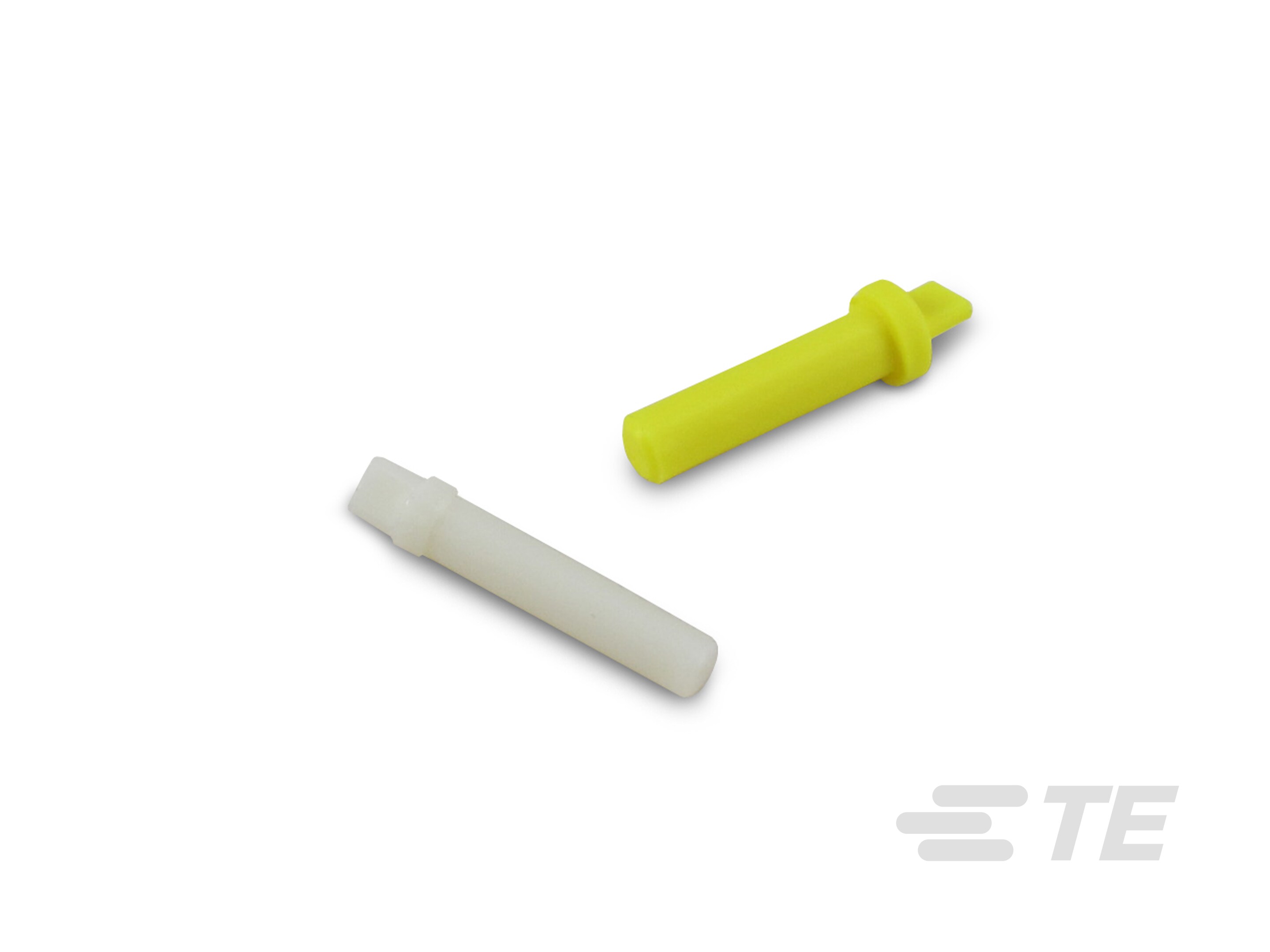

适用于严苛环境中未使用孔位的AMPSEAL 16连接器密封堵头
- AMP
- AMPSEAL 16
- 图片库 |
产品特性
-
连接器密封件和插头类型 : 密封塞
-
主要产品颜色 : 土黄色 | 黄色
-
主要产品材料 : PBT GF15
主要优势
AMPSEAL 16连接器密封堵头
在电路配置发生变化时有助于保持密封性能
在某些线束变型中部分连接器孔位未使用的情况下，密封堵头可支持平台化构建。
减少后部孔位区域的污染路径
TE指出，开放孔位可能会使污染物进入连接器内部。密封堵头可弥补这一缺陷。
支持更高效的维护和返工
当电路被移除且孔位处于开放状态时，添加密封堵头有助于保持连接器密封，从而继续使用。
为工程师提供简便的装配验证
产品表和零件页面提供图纸和3D文件，以支持结构和安装空间验证。
三步选择密封堵头
AMPSEAL 16连接器密封堵头
- 确认孔位尺寸：选择尺寸16孔位或尺寸20孔位的密封堵头。
- 匹配孔位类型：根据连接器配置，选择适用于标准孔位或减小直径孔位的密封堵头。
- 填充所有未使用孔位：开放孔位可能会使污染物进入连接器。填充未使用孔位有助于保持密封完整性。

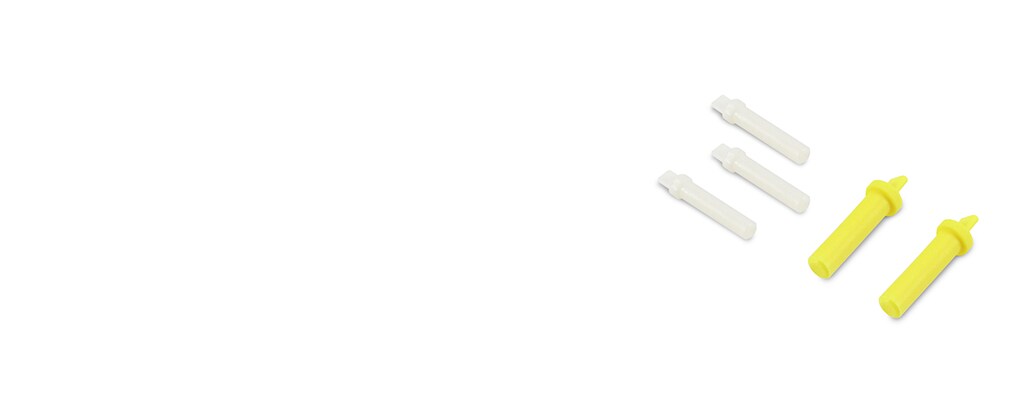

我们的AMPSEAL 16密封堵头适用于标准孔位或减小直径孔位。
申请样品
AMPSEAL 16连接器密封堵头
如需申请样品：
如果你正在验证线束变型，样品可在设计放行前帮助确认孔位匹配、齐平就位情况以及装配流程。从产品列表中选择密封堵头零件编号，并在有样品时从零件页面索取样品。
关键特性
AMPSEAL 16连接器密封堵头
| 特性 | 规格 |
|---|---|
| 产品 | AMPSEAL 16连接器密封堵头 |
| 功能 | 用于填充开放孔位的非导电假端子 |
| 本页面提供的孔位尺寸选项 | 尺寸16孔位和尺寸20孔位 |
| 标准或减小直径孔位 | 密封堵头适用于标准孔位或减小直径孔位 |
| 材料 | PBT GF15 |
| UL阻燃等级 | UL 94HB |
| 颜色 | 黄色和本色 |
实际应用
AMPSEAL 16连接器密封堵头
底盘线束连接点
当多位连接器作为标准接口使用但并非所有电路均装配时，应使用密封堵头。
发动机舱选项和传感器变型
当传感器配置因车型级别、市场或动力总成变型而变化时，密封堵头可发挥作用。
制动、照明和辅助模块
当同一连接器外形支持同一平台上的多种功能配置时，密封堵头非常有用。
维护和改装作业
在移除电路后，密封堵头有助于封闭孔位，避免连接器暴露在环境中。
e
e
e
e
e
e
e
常见问题
AMPSEAL 16连接器密封堵头
问：什么是AMPSEAL 16连接器密封堵头？
答：它是一种非导电堵头，用于填充连接器中的空置孔位。当孔位未安装端子时，该堵头有助于维持环境密封性能。
问：在严苛环境中，未使用的孔位为什么重要？
答：TE指出，开放的孔位可能成为污染物进入连接器的通道。填充未使用的孔位有助于保持密封完整性。
问：如何选择尺寸16与尺寸20的孔位？
答：应根据连接器配置中所使用的孔位尺寸来选择对应的密封堵头。本页面同时列出了尺寸16孔位和尺寸20孔位的选项。
问：这里所说的“标准或减小直径孔位”是什么意思？
答：本页面列出的AMPSEAL 16连接器密封堵头兼容标准孔位或减小直径孔位。应根据所用连接器的孔位和密封设计进行匹配选择。
问：装配过程中应如何安装密封堵头？
答：TE的装配指南说明，应从后侧将密封堵头插入空置孔位，并推入直到与表面齐平。在最终装配过程中，TPA用于帮助将其锁定到位。
问：在哪里可以获取图纸和3D文件？
答：请打开对应密封堵头的零件编号页面。零件页面提供产品图纸和3D文件。
问：可以申请样品吗？
答：根据库存情况和登录状态，许多单独的密封堵头零件编号页面支持“获取样品”或类似操作。请从列表中选择一个零件编号，并在零件编号页面显示该选项时申请样品。
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
连接器密封件和插头类型 密封塞
主体特性
-
主要产品颜色 土黄色 | 黄色
-
主要产品材料 PBT GF15
行业标准
-
UL 阻燃性等级 UL 94HB
包装特性
-
封装方法 Bag | 包装
-
封装数量 2000 | 2500
