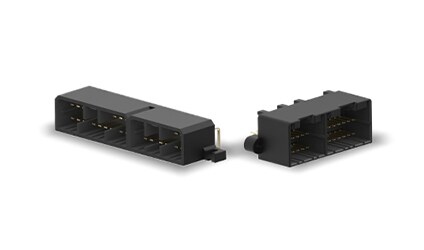

MULTILOCK连接器

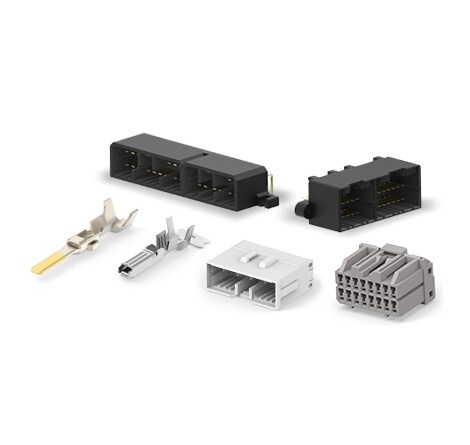

TE Connectivity的MULTILOCK连接器系统提供紧凑、灵活和高性能的连接解决方案，专为各种汽车和工业应用量身定制。这些连接器专为满足信号和电源需求而设计，具有高密度布局（非常适合空间受限的环境）、用于牢固保持端子的双重锁定机制，并提供线对线和线对板形式。其灵活的混合信号与电源配置、便于维护的设计以及符合全球标准的特点，使得MULTILOCK连接器成为确保跨不同系统耐用且可靠接合的可靠且多用途的选择。
SMALL
适用于空间受限应用的高密度布局
LOCK
插头外壳提供双重锁定机制
MIXED
可提供信号与电源电路混合的连接器
MULTILOCK特性
- 适用于空间受限应用的高密度布局
- 双重锁定机制确保端子牢固保持
- 提供线对线及线对板形式
- 支持3-15安培的电流范围
- 触点采用箱体结构设计保护
- 专为高温应用设计
- 灵活的混合信号与电源连接器配置
- 便于维护且符合全球标准
- 提供垂直、水平和SMT选项，实现设计灵活性
- 设计支持最高200针脚
- 非密封应用
探索所有MULTILOCK解决方案

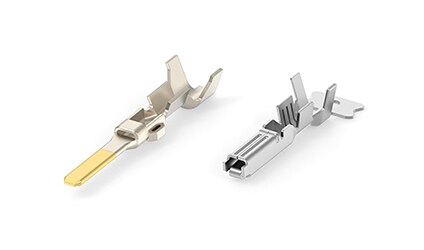

MULTILOCK端子
MULTILOCK端子是精密设计的触点，专用于TE的MULTILOCK连接器外壳内。这些端子在汽车和工业环境典型的严苛条件下，可确保高机械保持力、稳定的导电性和长期耐用性。
特性
- 提供清洁本体和锁片端子选项
- 大多数系列支持镀锡或镀金，可进行镀前或镀后处理
- 插座基材为铜合金，插片为黄铜和镀金 提供1.0mm、1.8mm和2.3mm端子选项
- 电流范围为3-15安培
- 提供高电流应用选项
- 采用箱体结构保护接触点
线径范围0.3 – 0.5mm²（对应AWG 22-20）

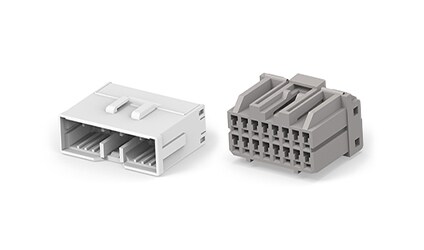

Multilock连接器
TE的Multilock连接器系统提供通用的0.040和1.8系列。提供垂直、水平和SMT样式，支持非密封设计、高温材料、小型化端子以及用于降低插拔力的杠杆辅助结构，是密集型、高性能汽车模块的理想选择。
1.0 MULTILOCK连接器系统
非常适合汽车系统的中档信号与电源需求。
- 2.5mm紧凑型间距
- 双重锁定端子保持机制，确保触点完全插入外壳
- 适用于混合信号与电源电路的灵活外壳
- 线对线及线对板配置
- 水平和垂直安装的PCB安装方式
- 2至64芯位
- 应用领域：车身电子、信息娱乐系统及仪表盘
1.8 MULTILOCK连接器系统
适用于现代汽车设计的高密度、小型化连接器。
- 更小占位面积，适用于紧凑空间
- 在高振动环境中确保可靠锁定
- 采用线对线和线对板外壳喷枪
- 应用领域：ADAS、BCM、传感器网络
2.3 MULTILOCK连接器系统
- 090 III Multilock连接器
- 090/250 (SPT) 混合连接器
- 025/090/110混合
- 090 III LIF 连接器
- 也可提供0.25/0.090规格
- 应用领域：I/P BOX、CE Box、InPanel至车身线束
MULTILOCK混合信号与电源连接器配置
- 空间优化布局
- 降低线束复杂性
- 提供铰链锁或侧锁，防止触点插入不到位
- 24-76 位
- 应用：配电单元 (PDU)、控制模块、电动汽车应用
特性
- 间距为2.5mm
- 范围广泛，从2芯位到147芯位
- 垂直和水平标头
- 通孔焊接和压入式两种类型
- 混合式接头
- 密封和非密封接头
应用领域
- 发动机控制单元 (ECU)
- 前大灯和尾灯
- 动力总成和底盘
- 仪表盘和信息娱乐系统
- 传感器和执行器
- 家用电器
- 工业和商用车辆
- 继电器连接
- 工业机械和设备
- 运输和重型设备
- 计算机设备
- 通信产品
- 安防产品 线缆组件和布线
