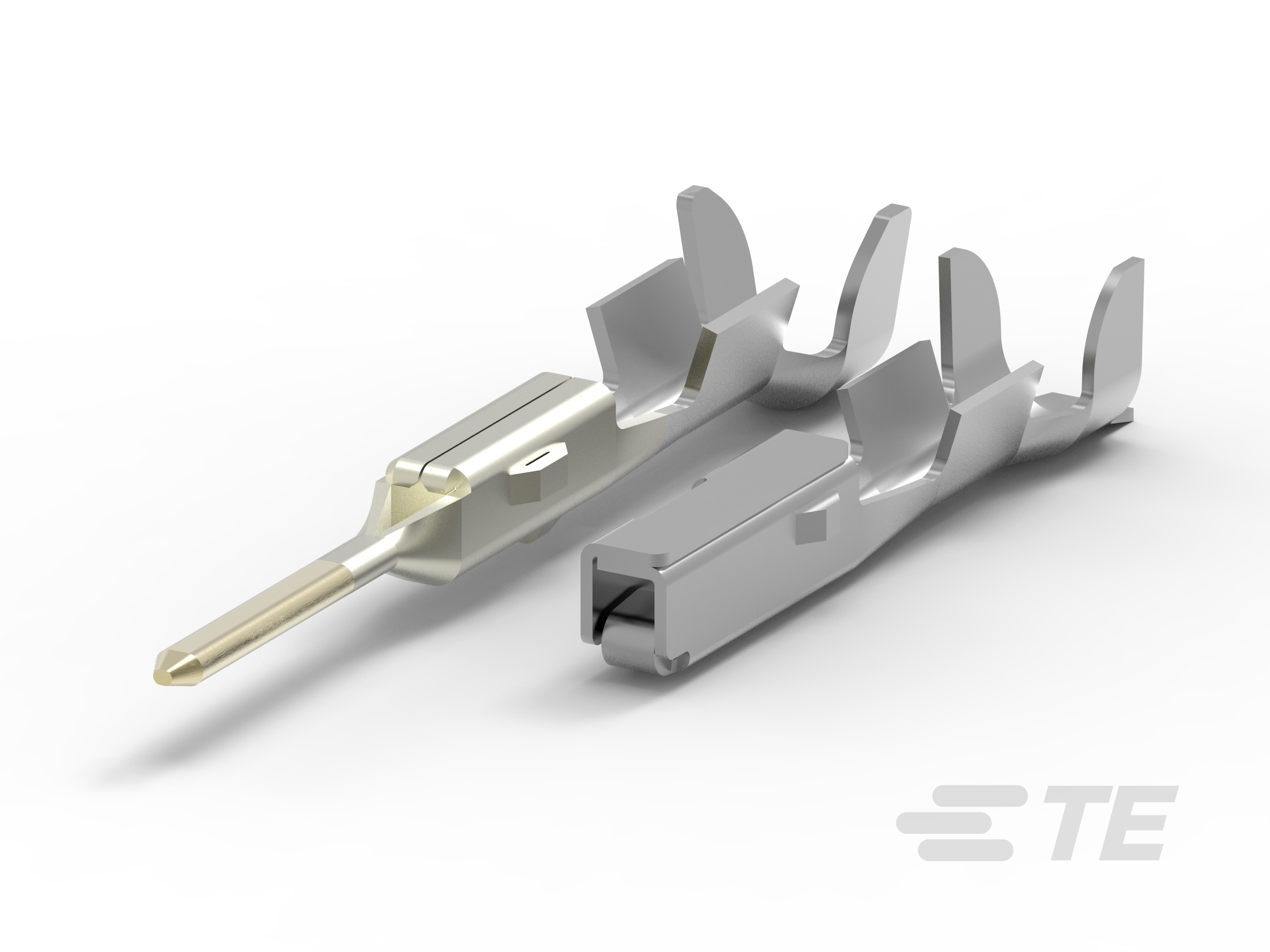

MULTILOCK，母端和公端

Multilock 连接器系统

Multilock 端子系统支持 3-15 安培，端子尺寸包括 0.64、1.0、1.8 和 2.3mm，采用干净本体和锁定倒刺端子设计。插座基材为铜合金。多种端子选项，引脚数从 2-72 位不等，ECU 连接器中提供多达 200 个引脚。

更多更少

电子版数据手册|

联系我们

产品特性

端子类型 : 公端 | 母端
线径 (AWG): 14 – 13 | 14 | 18 – 14 | 18 – 16 | 18 | 18 – 15 | 20 – 14 | 20 – 21 | 20 – 16 | 20 – 18 | 21 – 18.5 | 22 – 18 | 22 – 20 | 24 – 22 | 24 | 24 – 20
线径 (mm²): .2 – .3 | .2 – .5 | .2 – .56 | .2 – .35 | .22 – .35 | .22 | .3 – .5 | .3 – .85 | .3 – .56 | .34 – .56 | .35 – .5 | .37 – .56 | .37 – .88 | .5 – 1.25 | .5 – .75 | .5 – 2 | .56 – 1.29 | .75 – 1.5 | .85 – 1.96 | .85 | .85 – 1.25 | 2 | 2.08 – 2.62
对接公端宽度 (mm): .8 | 1 | 1.5 | 1.7 | 1.8 | 2.3
对接公端宽度 (in): .031 | .039 | .04 | .06 | .07 | .071 | .09 | .091
接触面电镀 : 金 (Au) | 锡 (Sn)

产品	TE 产品编号	文档	端子类型	线径	线径	对接公端宽度	接触面电镀	主要锁定特性	可密封	对接公端厚度	端子传导	端子密封类型	线径查找	线径查找	工作温度（最大值）	公端长度	工组温度范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
070 MULTILOCK REC TML(2mm)	85098-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2 mm²	14 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	2 mm²	14 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-30 – 105 °C	-	-
070 TAB CONT GOLD	171631-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.2 – .5 mm²	24 – 20 AWG	1.8 mm	金 (Au)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.2 mm², .25 mm², .3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	85 °C	20.4 mm	-40 – 85 °C	-	-
REC CONT. (SIGNAL) AWG#22-24	173630-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.2 – .35 mm²	24 – 22 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.2 mm², .25 mm², .35 mm²	22 AWG, 23 AWG, 24 AWG	105 °C	16 mm	-30 – 105 °C	-	-
070 REC CONTACT 24-22	173630-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.2 – .35 mm²	24 – 22 AWG	1.8 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.2 mm², .25 mm², .35 mm²	22 AWG, 23 AWG, 24 AWG	105 °C	16 mm	-30 – 105 °C	-	-
070 MLC REC CONT 24-22	173630-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.2 – .35 mm²	24 – 22 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.2 mm², .25 mm², .35 mm²	22 AWG, 23 AWG, 24 AWG	105 °C	16 mm	-30 – 105 °C	-	-
070 REC CONTACT GOLD PLATED	1-173630-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.2 – .35 mm²	24 – 22 AWG	1.8 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.2 mm², .25 mm², .35 mm²	22 AWG, 23 AWG, 24 AWG	105 °C	16 mm	-30 – 105 °C	-	-
MCI/O REC CONTACT REEL	173631-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	105 °C	16 mm	-30 – 105 °C	-	-
070 REC CONTRACT 20-16	173631-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	105 °C	16 mm	-30 – 105 °C	-	-
070 MLC REC CONT 20-16	173631-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	105 °C	16 mm	-30 – 105 °C	-	-
070 MLC REC CONT 20-16 GOLD	173631-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	105 °C	16 mm	-30 – 105 °C	-	-
TAB CONT. (SINGNAL) AWG#22-24	173633-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.2 – .3 mm²	24 – 22 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.2 mm², .25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	105 °C	20.7 mm	-30 – 105 °C	-	-
070 MLC TAB CONT 24-22	173633-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.2 – .3 mm²	24 – 22 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.2 mm², .25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	105 °C	20.7 mm	-30 – 105 °C	-	-
070 MLC TAB CONT 24-22 GOLD	173633-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.2 – .3 mm²	24 – 22 AWG	1.8 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.2 mm², .25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	105 °C	20.7 mm	-30 – 105 °C	-	-
070 TAB CONT 16-20	173645-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	105 °C	20.7 mm	-30 – 105 °C	-	-
070 MLC TAB CON 20-16	173645-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	105 °C	20.7 mm	-30 – 105 °C	-	-
070 MLC TAB CONT 20-16 GOLD	173645-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	105 °C	20.7 mm	-30 – 105 °C	-	-
040 MLC REC CONTACT	173681-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.3 – .56 mm²	22 – 20 AWG	1 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.3 mm², .4 mm², .56 mm²	20 AWG, 21 AWG, 22 AWG	105 °C	14.2 mm	-30 – 105 °C	-	-
040 MULTILOCK REC CONT FORM	173681-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.3 – .56 mm²	22 – 20 AWG	1 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.3 mm², .4 mm², .56 mm²	20 AWG, 21 AWG, 22 AWG	105 °C	14.2 mm	-30 – 105 °C	-	-
040 MLC TAB CONTACT	173682-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.3 – .56 mm²	22 – 20 AWG	1 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	105 °C	19 mm	-30 – 105 °C	-	-
070 MULTILOCK REC CONT	173708-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 2 mm²	20 – 14 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.5 mm², .6 mm², .8 mm², 1 mm², 1.25 mm², 1.5 mm², 2 mm²	14 AWG, 15 AWG, 16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-30 – 105 °C	-	-
040 HDIO REC CONT	173716-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.2 – .56 mm²	24 – 20 AWG	1 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.2 mm², .25 mm², .3 mm², .4 mm², .56 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	105 °C	14.2 mm	-30 – 105 °C	-	-
040 HDIO REC CONT	173716-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.2 – .56 mm²	24 – 20 AWG	1 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.2 mm², .25 mm², .3 mm², .4 mm², .56 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	105 °C	14.2 mm	-30 – 105 °C	-	-
070 TAB CONTACT L.P 20-16	175030-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	105 °C	20.7 mm	-30 – 105 °C	-	-
040 MULTILOCK REC CONT L/P	175062-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.2 – .56 mm²	24 – 20 AWG	1 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.2 mm², .3 mm², .4 mm², .56 mm²	20 AWG, 21 AWG, 22 AWG, 24 AWG	105 °C	14.2 mm	-30 – 105 °C	-	-
O4O HYBRID I/O REC CONT 24-20	175094-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.3 – .5 mm²	22 – 20 AWG	1 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-30 – 105 °C	-	-
070 SERIES REC CONTACT 20-16	175095-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-30 – 105 °C	-	-
070 REC CONTACT FOR EJ MK-2 GB	175104-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-30 – 105 °C	-	-
070 MLC REC CONT	175124-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.3 – .5 mm²	22 – 20 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-30 – 105 °C	-	-
040 MULTILOCK REC CONT PRE-TIN	175180-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.3 – .56 mm²	22 – 20 AWG	1 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.3 mm², .4 mm², .56 mm²	20 AWG, 21 AWG, 22 AWG	105 °C	14.2 mm	-30 – 105 °C	-	-
040 REC FOR 120P ECU CONN	175197-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.25 mm²	20 – 16 AWG	1 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-	-40 – 120 °C	-	-
070 TAB CONTACT 16-20	175208-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-30 – 105 °C	-	-
070 MLC REC CONT PRE TIN	175221-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.25 mm²	20 – 16 AWG	1 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-30 – 105 °C	-	-
040 REC (S) FOR NSCC	175265-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.3 – .85 mm²	22 – 18 AWG	1 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.3 mm², .4 mm², .5 mm², .6 mm², .8 mm²	18 AWG, 19 AWG, 20 AWG, 21 AWG, 22 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-30 – 105 °C	-	-
070 REC (S) FOR NSCC	175268-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.37 – .88 mm²	22 – 18 AWG	1.8 mm	锡 (Sn)	端子上	否	.64 mm	0 – 24 A（低功率）	非密封	.3 mm², .4 mm², .5 mm², .6 mm², .8 mm²	18 AWG, 19 AWG, 20 AWG, 21 AWG, 22 AWG	105 °C	23.75 mm	-30 – 105 °C	-	-
070 REC (M) FOR NSCC	175269-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.56 – 1.29 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	端子上	否	.64 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	105 °C	23.75 mm	-30 – 105 °C	-	-
070 REC CONTACT "S"	179965-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.37 – .88 mm²	22 – 18 AWG	1.8 mm	锡 (Sn)	端子上	否	.64 mm	0 – 24 A（低功率）	非密封	.3 mm², .4 mm², .5 mm², .6 mm², .8 mm²	18 AWG, 19 AWG, 20 AWG, 21 AWG, 22 AWG	105 °C	35.7 mm	-30 – 105 °C	-	-
070 MULTILOK RCPT CONT.	282374-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.35 – .5 mm²	22 – 20 AWG	1.8 mm	锡 (Sn)	外壳集成	否	.64 mm	0 – 24 A（低功率）	非密封	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	105 °C	16 mm	-30 – 105 °C	-	-
070 MULTILOCK RCPT CONT	282375-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.75 – 1.5 mm²	18 – 15 AWG	1.8 mm	锡 (Sn)	外壳集成	否	.64 mm	0 – 24 A（低功率）	非密封	.75 mm², 1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG, 18 AWG	105 °C	16 mm	-30 – 105 °C	-	-
070 MULTILOCK TAB CONTACT	282377-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.3 – .5 mm²	22 – 20 AWG	1.7 mm	锡 (Sn)	无尖刃主体	否	.65 mm	0 – 24 A（低功率）	非密封	.3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	105 °C	20.7 mm	-30 – 105 °C	-	-
.070 NEW GEN RCPT CONT 0.30 T	284087-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.35 – .5 mm²	22 – 20 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	105 °C	16 mm	-30 – 105 °C	-	-
.070 NEW GEN RCPT CONT 0.75 T	284088-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.75 – 1.5 mm²	18 – 15 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.75 mm², 1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG, 18 AWG	105 °C	16 mm	-30 – 105 °C	-	-
040-3 SEALED CONT. REC. S	316832-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.3 – .5 mm²	22 – 20 AWG	1 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	105 °C	16.05 mm	-30 – 105 °C	-	-
040 SEALED REC CONT S FORMING	316833-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.3 – .5 mm²	22 – 20 AWG	1 mm	金 (Au)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	105 °C	16.05 mm	-30 – 105 °C	-	-
040 SEALED TAB CONT. S / GOLD	316834-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.3 – .5 mm²	22 – 20 AWG	1 mm	金 (Au)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	105 °C	23.8 mm	-30 – 105 °C	-	-
040-3 REC CONT. S	316836-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.3 – .85 mm²	22 – 18 AWG	1 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.3 mm², .4 mm², .5 mm², .6 mm², .8 mm²	18 AWG, 19 AWG, 20 AWG, 21 AWG, 22 AWG	105 °C	15.9 mm	-30 – 105 °C	-	-
040-3 UNSEALED REC CONT. S AU	316837-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.37 – .88 mm²	21 – 18.5 AWG	1 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.3 mm², .4 mm², .5 mm², .6 mm², .8 mm²	18 AWG, 19 AWG, 20 AWG, 21 AWG, 22 AWG	105 °C	15.9 mm	-30 – 105 °C	-	-
040-3 REC CONTACT M PRE-TIN	316838-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.85 – 1.25 mm²	18 – 16 AWG	1 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG	105 °C	15.9 mm	-30 – 105 °C	-	-
040 SERIES TAB	345164-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.2 – .5 mm²	24 – 20 AWG	1 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.2 mm², .25 mm², .3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-30 – 105 °C	-	-
070 SERIES RECEPT.	345206-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.3 – .5 mm²	22 – 20 AWG	1.7 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	-	.3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-30 – 105 °C	-	-
070 SERIES TAB	345210-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.3 – .5 mm²	22 – 20 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	105 °C	20.7 mm	-30 – 105 °C	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

插座种类 180°
主要锁定特性 外壳集成 | 无尖刃主体 | 端子上 | 锁定枪
可密封 否 | 是

主体特性

端子密封类型 单线密封 (SWS) | 系列密封 | 非密封

接触件特性

端子制造 冲压成形
端子大小 .8mm | 1.4mm | 1.5mm | 1.7mm | 1.8mm | 1mm | 2.3mm
典型额定电流 (A) 4 | 5 | 6 | 7 | 10 | 14 | 14.5 | 18.5 | 20
压接类型 F 型压接
导线端子端接区域电镀材料 金 | 锡
端子类型 公端 | 母端
对接公端宽度 (mm) .8 | 1 | 1.5 | 1.7 | 1.8 | 2.3
对接公端宽度 (in) .031 | .039 | .04 | .06 | .07 | .071 | .09 | .091
接触面电镀 金 (Au) | 锡 (Sn)
对接公端厚度 (mm) .4 | .63 | .64 | .65
对接公端厚度 (in) .016 | .025

端接特性

线缆端接方法压接
产品端接到导线

尺寸

兼容的绝缘直径范围 (mm) .95 – 1.7 | 1 – 1.5 | 1 – 1.4 | 1.06 – 1.7 | 1.1 – 2 | 1.1 – 1.4 | 1.1 – 2.1 | 1.1 – 2.3 | 1.2 – 1.6 | 1.2 – 2.2 | 1.2 – 2 | 1.2 – 1.9 | 1.4 – 2.4 | 1.4 – 3 | 1.4 – 1.9 | 1.4 – 2 | 1.4 – 1.7 | 1.5 – 2.7 | 1.7 – 2.4 | 1.8 – 2 | 1.8 – 2.4 | 1.8 – 2.6 | 1.8 – 2.2 | 1.9 – 2.4 | 2 – 2.6 | 2.01 – 2.9 | 2.7
兼容的绝缘直径范围 (in) .037 – .066 | .037 – .067 | .039 – .055 | .039 – .059 | .04 – .08 | .041 – .067 | .043 – .083 | .043 – .09 | .043 – .079 | .043 – .055 | .047 – .074 | .047 – .079 | .047 – .086 | .05 – .078 | .05 – .07 | .05 – .125 | .05 – .06 | .055 – .075 | .055 – .066 | .055 – .067 | .055 – .094 | .055 – .079 | .06 – .109 | .067 – .094 | .07 – .079 | .07 – .094 | .071 – .079 | .071 – .087 | .071 – .102 | .075 – .094 | .078 – .102 | .079 – .114 | .079 – .102 | .11
兼容的绝缘直径范围 (mm) .95 – 1.7 | 1 – 1.5 | 1 – 1.4 | 1.06 – 1.7 | 1.1 – 2 | 1.1 – 1.4 | 1.1 – 2.1 | 1.1 – 2.3 | 1.2 – 1.6 | 1.2 – 2.2 | 1.2 – 2 | 1.2 – 1.9 | 1.4 – 2.4 | 1.4 – 3 | 1.4 – 1.9 | 1.4 – 2 | 1.4 – 1.7 | 1.5 – 2.7 | 1.7 – 2.4 | 1.8 – 2 | 1.8 – 2.4 | 1.8 – 2.6 | 1.8 – 2.2 | 1.9 – 2.4 | 2 – 2.6 | 2.01 – 2.9 | 2.7
线径 (AWG) 14 – 13 | 14 | 18 – 14 | 18 – 16 | 18 | 18 – 15 | 20 – 14 | 20 – 21 | 20 – 16 | 20 – 18 | 21 – 18.5 | 22 – 18 | 22 – 20 | 24 – 22 | 24 | 24 – 20
线径 (mm²) .2 – .3 | .2 – .5 | .2 – .56 | .2 – .35 | .22 – .35 | .22 | .3 – .5 | .3 – .85 | .3 – .56 | .34 – .56 | .35 – .5 | .37 – .56 | .37 – .88 | .5 – 1.25 | .5 – .75 | .5 – 2 | .56 – 1.29 | .75 – 1.5 | .85 – 1.96 | .85 | .85 – 1.25 | 2 | 2.08 – 2.62
线径查找 (mm²) .2 | .25 | .3 | .35 | .4 | .5 | .56 | .6 | .75 | .8 | 1 | 1.25 | 1.5 | 2 | 2.5
线径查找 (AWG) 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24
公端长度 (mm) 14.2 | 15.9 | 16 | 16.05 | 16.8 | 18.2 | 19 | 20.4 | 20.7 | 21.5 | 23.75 | 23.8 | 24.2 | 24.4 | 35.7
公端长度 (in) .5 | .56 | .62 | .63 | .66 | .72 | .74 | .748 | .8 | .81 | .814 | .82 | .84 | .93 | .94 | .95 | .96 | 1.4

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 80 | 85 | 90 | 100 | 105 | 110 | 120 | 125
工作温度（最大值） (°F) 185 | 212 | 221 | 257
工组温度范围 (°C) -40 – 125 | -40 – 85 | -40 – 105 | -40 – 120 | -30 – 105
工组温度范围 (°F) -40 – 185 | -40 – 257 | -40 – 221 | -40 – 248 | -22 – 221

操作/应用

与电线基础材料兼容铜

行业标准

与机构/标准产品兼容 OEM 厂商

包装特性

封装方法 Bag | Reel | 包装
封装数量 1000 | 2000 | 3000 | 4000 | 4250 | 4500 | 5000 | 6000 | 7000 | 12000

其他

客户首选端子否
端子传导 0 – 24 A（低功率）

参考编号

TE 内部编号 CAT-M9194-T273

数据表/目录页

MULTILOCK Connector System pdf 英文版本
