能够集成信号、电源和数据连接的节省空间的下一代 E/E 架构解决方案

密封混合直插式连接器易于制造,减少了所需的连接数,简化了供应链的复杂性并降低了成本。

TE Connectivity 先进而强大的 混合直插式连接器能够将 TE 的 Y 代 0.64mm 信号端子、用于高频数据的 Mate-AX 小型化汽车同轴电缆系统以及领先的电源端子集成到一个解决方案中。这款产品通过简化连接器整合、降低供应链复杂性以及节省汽车应用的成本、重量和空间来为 OEM 提供强大支持。

3-in-1

解决方案能够将信号、电源和数据集成到一个连接器中。

65%

供应链复杂性降低 65%

HYBRID

降低了 E/E 架构的复杂性、占用空间、重量和成本

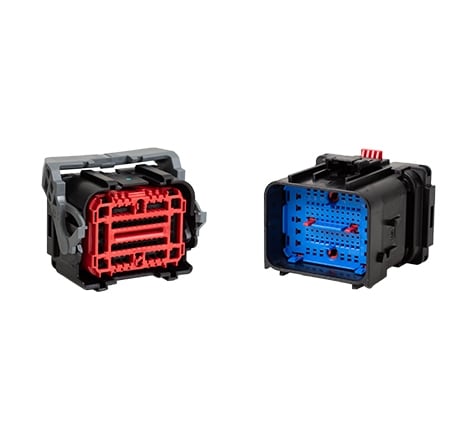

Y 代 68P

混合、混合动力与模块化连接解决方案

混合
(信号、电源)
混合型连接器设计为可将多个信号和电源端子尺寸整合在一个连接器接口(即 0.50mm、0.64mm、1.2mm、2.8mm 等)中。


混合(信号、电源和
数据)

混合型连接器通过将高速数据连接器端子集成到单个连接器中,进一步扩展了混合型连接器的概念。
模块化
(灵活、可扩展、自动化就绪和小型化)
可以通过将不同的模块或元件组合到单个连接器壳体中来定制或调整模块式连接器,从而显著提高灵活性、可扩展性并缩短上市时间。


特性

  • 信号、电源和数据连接功能集成在一个直插式连接器中(0.64/1.5/2.8 和 MATE-AX 以及微型同轴端子)
  • 符合 USCAR-25 的控制杆和 CPA 推力面
  • 符合 USCAR-25 和人体工程学的力学设计
  • USCAR 2 级振动等级
  • USCAR 3 级温度等级
  • USCAR 3 级密封等级
  • 前加载型 TPA
  • 插针保护板
  • 四键控选项
  • 经证实的 CPA 和锁闩功能
  • 控制杆辅助,达到 3 级插入力
  • 具有固有弯曲半径的尾盖
  • 已密封
  • 小型混合解决方案

优势

  • 混合连接 - 数据连接/信号/电源集成在一个连接器中,有助于支持直插式连接器整合和降低架构复杂性。
  • 小型化(空间占用更小) - 车辆线束所需的连接更少。
  • 供应链复杂性降低 50-65% – 减少连接器的数量可以简化供应链并降低库存。
  • 经济高效 – 与购买多个连接器相比,购买一个混合型连接器系统可以节省成本。
  • 易于制造 - 方便 OEM 生产,改进了封装和布线。
  • 汽车级坚固性 - 包括公侧插针保护板。

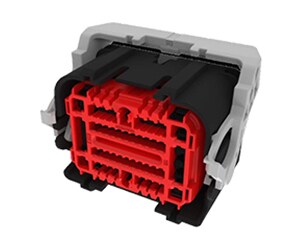

Y 代 68POS 密封混合母端连接器
Y 代 68POS 密封混合母端连接器

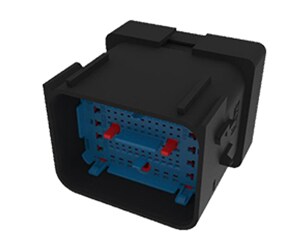

Y 代 68POS 密封混合公端连接器
Y 代 68POS 密封混合公端连接器
混合连接应用
