Y 代终端，68POS 混合

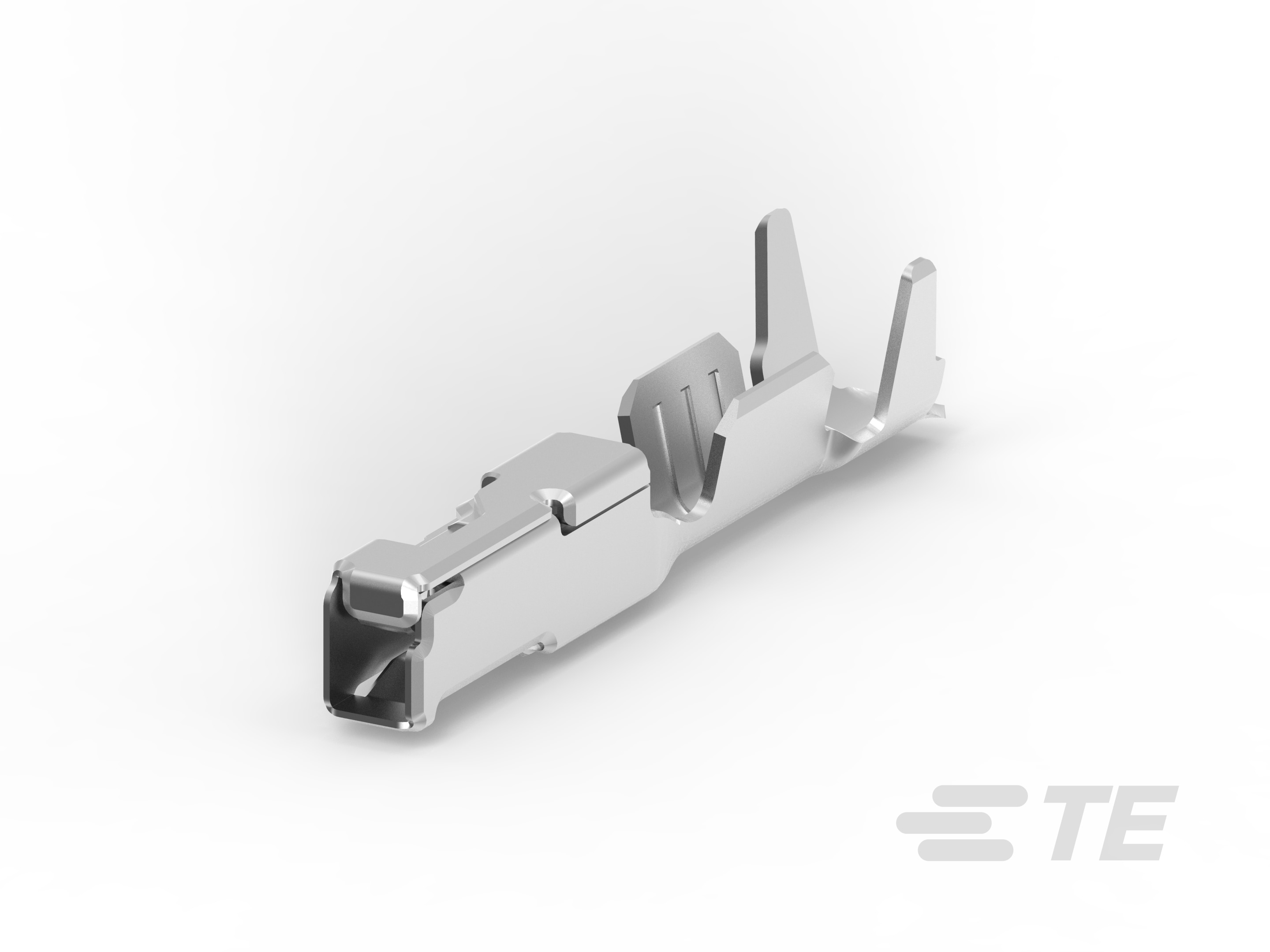

Y 代终端，68POS 混合-CAT-N57-GYTH68

产品特性

端子类型 : 公端 | 母端
线径 (AWG): 18 | 20 – 22 | 22 – 20 | 22
线径 (mm²): .35 – .5 | .35 | .5 – .35 | .51 – .32 | .75 | .82
对接公端宽度 : .8 mm [ .031 in ]
接触面电镀 : 锡 (Sn)

产品	TE 产品编号	文档	端子类型	线径	线径	线径查找	线径查找	工作温度（最大值）	公端长度	工组温度范围
Contact, male 0.64, 20 to 22 AWG	1924968-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.51 – .32 mm²	20 – 22 AWG	-	-	100 °C	22.95 mm	-40 – 100 °C
Contact, male 0.64, 18 AWG	1924968-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.82 mm²	18 AWG	.82 mm²	18 AWG	100 °C	22.95 mm	-40 – 100 °C
Contact, male 0.64, 20 to 22 AWG	1924968-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .35 mm²	20 – 22 AWG	-	-	100 °C	22.95 mm	-40 – 100 °C
Contact, male 0.64, 18 AWG	1924968-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.82 mm²	18 AWG	.82 mm²	18 AWG	100 °C	22.95 mm	-40 – 100 °C
Contact,female0.64, 20-22AWG,	2098762-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.35 – .5 mm²	22 – 20 AWG	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	125 °C	14 mm	-40 – 125 °C
Contact,female0.64, 18AWG, CuN	2098762-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.75 mm²	18 AWG	.75 mm²	18 AWG	125 °C	14 mm	-40 – 125 °C
Contact,female0.64, 22 AWG, CuNiSi, Sn	2098762-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.35 mm²	22 AWG	.35 mm²	22 AWG	125 °C	14 mm	-40 – 125 °C
Contact,female, 0.64, 20-22, CuNiSi, Sn	2098762-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.35 – .5 mm²	22 – 20 AWG	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	125 °C	14 mm	-40 – 125 °C
Contact,female0.64, 18AWG, CuNiSi, Sn	2098762-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.75 mm²	18 AWG	.75 mm²	18 AWG	125 °C	14 mm	-40 – 125 °C
Contact,female0.64, 22 AWG, CuNiSi, Sn	2098762-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.35 mm²	22 AWG	.35 mm²	22 AWG	125 °C	14 mm	-40 – 125 °C

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

插座种类 180°
主要锁定特性 无尖刃主体
可密封否

主体特性

端子密封类型 非密封

接触件特性

端子制造 冲压成形
端子大小 .64mm
典型额定电流 (A) 9 | 10
压接类型 F 型压接
导线端子端接区域电镀材料锡
端子类型 公端 | 母端
对接公端宽度 .8 mm [ .031 in ]
接触面电镀 锡 (Sn)
对接公端厚度 .64 mm [ .025 in ]

端接特性

线缆端接方法压接
产品端接到导线

尺寸

兼容的绝缘直径范围 (mm) 1.1 – 1.4 | 1.5 – 1.85 | 1.6 – 2.06 | 2.06
兼容的绝缘直径范围 (in) .043 – .055 | .059 – .073 | .063 – .081 | .081
线径 (AWG) 18 | 20 – 22 | 22 – 20 | 22
线径 (mm²) .35 – .5 | .35 | .5 – .35 | .51 – .32 | .75 | .82
线径查找 (mm²) .35 | .4 | .5 | .75 | .82
线径查找 (AWG) 18 | 20 | 21 | 22
公端长度 (mm) 14 | 22.95
公端长度 (in) .55 | .9

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 100 | 125
工作温度（最大值） (°F) 212 | 257
工组温度范围 (°C) -40 – 125 | -40 – 100
工组温度范围 (°F) -40 – 212 | -40 – 257

操作/应用

与电线基础材料兼容铜

行业标准

与机构/标准产品兼容 SAE/USCAR-2 | SAE/USCAR-2 / USCAR-21 | USCAR-21

包装特性

封装方法 Box | Reel | 包装
封装数量 7500 | 10000

其他

客户首选端子否
端子传导 0 – 24 A（低功率）

参考编号

TE 内部编号 CAT-N57-GYTH68
