汽车平台化线对线连接

我们的线对线连接器系统提供防水、非防水及车身对门系列解决方案,PIN位选择丰富,主要应用于发动机舱到发动机,仪表到汽车车身电子,门板到车身电子等线对线应用。

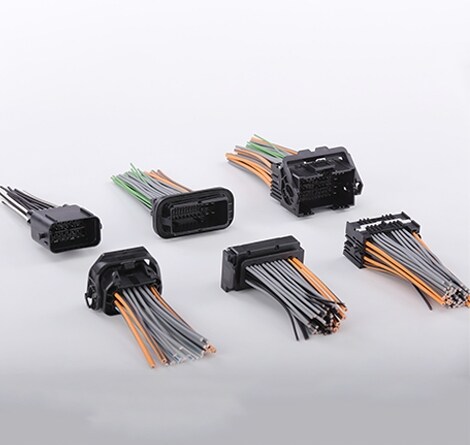

车用级线对线连接器。 TE 推出的平台化线对线连接器,能实现从专一客户定制到全系列产品的平台化与自动化生产,满足汽车、卡车、商用车以及非公路运输车辆在线束连接上的各种线对线应用。我们的线对线连接系统采用了 TE 尖端、成熟的 MQS, MCON, MCP 端子,其性能高、稳定性强;更具兼容性的压接模具和生产工艺,可有效减少压接模具的种类和数量,提升线束生产效率。该产品提供防水、非防水以及车身对门系列,位数齐全,应用广泛。

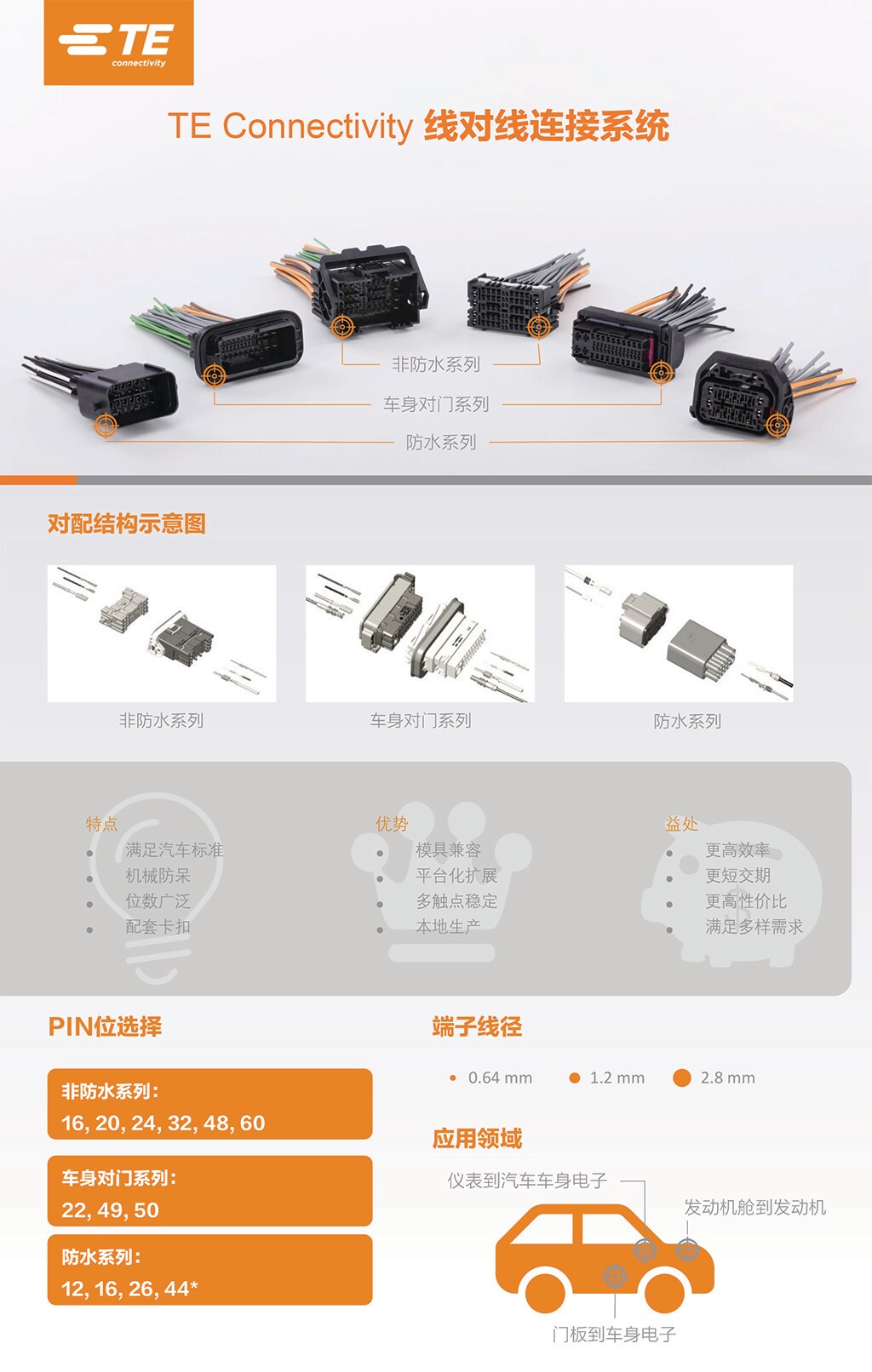

平台化汽车线对线连接解决方案

主要特点

  • 平台化产品,可选择位数广泛
  • 端子多触点设计,连接性能可靠稳定
  • 满足汽车标准
  • 配套不同类型的卡扣

产品优势

  • 减少压接模具的种类和数量
  • 连接器平台化标准件
  • 本地自动化生产,交期更短,性价比更高

应用环境

  • 发动机舱到发动机
  • 仪表到汽车车身电子
  • 门板到车身电子



产品标准

  • 产品规格书
  • 门连接系统:108-101436
  • 防水线对线连接系统:108-101428
  • 非防水线对线连接系统:
  • 108-101579(非防水 16P)
  • 108-101431(非防水 24P 和 20P)
  • 108-101435(非防水 32P)
  • 108-101580(非防水 48P)
  • 108-101432(非防水 60P)
  • 应用规格书
  • 门连接系统:114-32232
  • 防水线对线连接系统:
  • 114-101077(非防水 16/20/24/32P)
  • 114-101078(非防水 48P/60P)
  • 非防水线对线连接系统:
  • 114-32224



产品规范

  • 符合 LV214 规范
  • 符合 RoHS 规范



电气特性

  • 环境实验后接触电阻:(符合 LV214 标准)
  • MQS 0.64:0.64mm 端子 ≤ 15mΩ 最大 7.5A @80℃  金属镀层:锡
  • MCON 1.2:1.2mm 端子 ≤ 15mΩ 最大 16.5A @80℃  金属镀层:银
  • MCP2.8K/2.8:2.8mm 端子 ≤ 10mΩ 最大 25A @80℃  金属镀层:锡
  • Mono 1.2:1.2mm端子 ≤ 15mΩ 最大 13A @80℃  金属镀层:锡
  • REM 0.64:0.64mm端子≤ 15mΩ 最大 7.5A @80℃   金属镀层:锡

机械特性

  • 保持力
  • 门连接系统: 保持力大于 100N
  • 防水线对线连接系统:保持力大于 100N
  • 非防水线对线连接系统:保持力大于 100N
  •  误插入力:最小 80N

环境特性

  •  满足 1000H 老化测试(LV214)
  • 满足 144 次循环热冲击测试(LV214)
  • 门连接器系统满足防护等级 IPX4K
  • 防水线对线连接系统满足防护等级 IPX9K
  • 使用环境温度:
  • 门连接系统 -40 ~ +90
  • 防水线对线连接系统 -40 ~ +125
  • 非防水线对线连接系统 -40 ~ +105



材料特性

  • 塑壳:PBT/PA66
  • 端子:高性能铜合金材料
