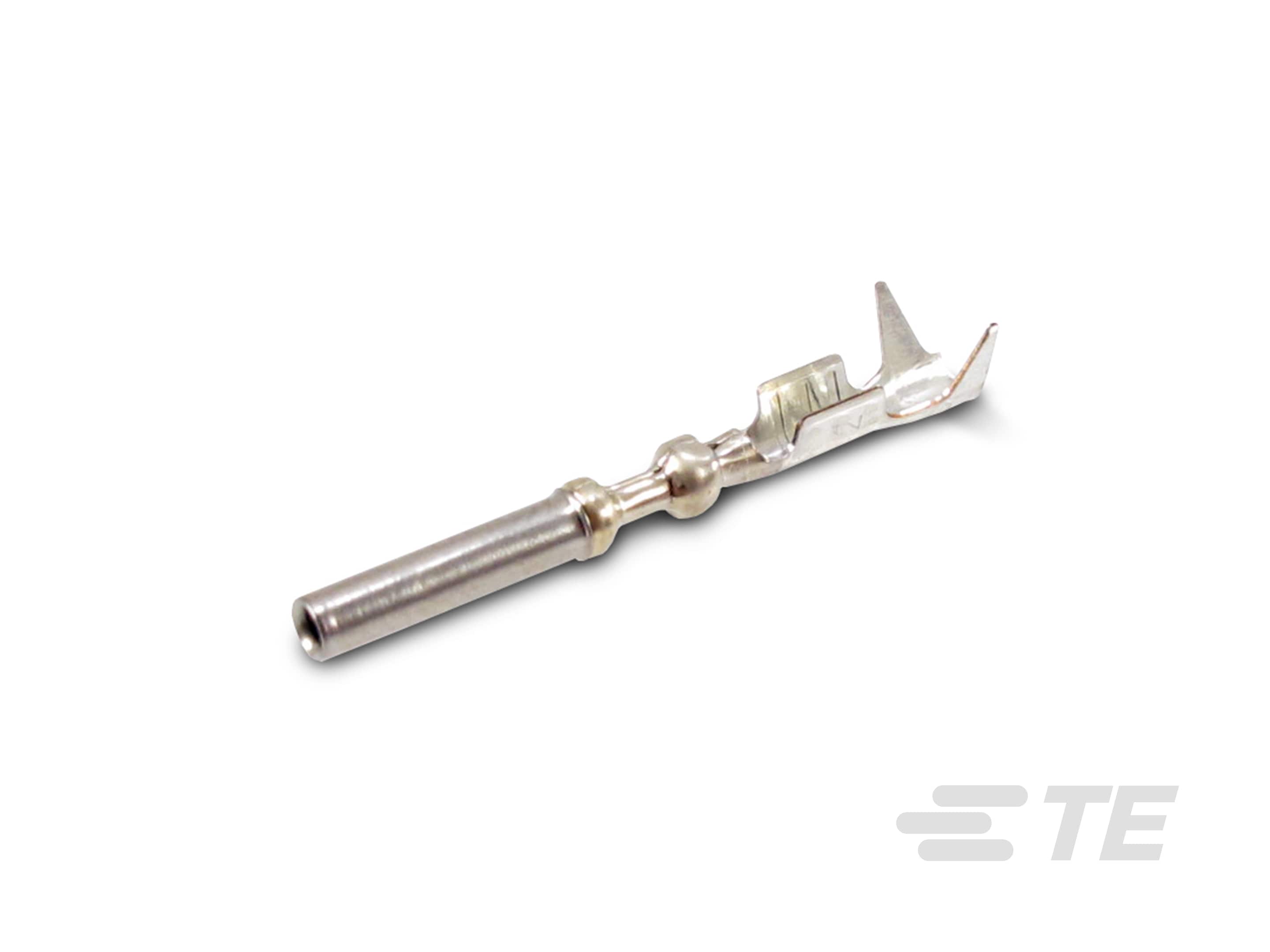

SUPERSEAL 1.0 连接器端子

SUPERSEAL 1.0 连接器端子-CAT-SU763-T273
  • AMP
|
  • SUPERSEAL 1.0mm
SUPERSEAL 1.0 连接器端子是精密设计的终端，专为严苛运输环境中的密封线对板应用而设计。这些冲压成型母端端子专为高密度 1.0 mm 系统而设计，支持高达 15 A 的额定电流，并提供多种电镀选项（镍打底镀锡或镍打底镀金和硬镀银），可满足各种价格与性能需求。SUPERSEAL 1.0 连接器终端具有低插入力、可靠的保持力和出色的抗振性，适用于汽车控制模块、非公路机械和商用车辆传感器系统。
更多 更少
联系我们

产品特性

  • 端子类型 : 插座 | 母端

  • 线径 (AWG): 16 – 14 | 18 – 16 | 20 – 18 | 20 | 22

  • 线径 (mm²): .3 – .35 | .5 – .8 | .5 | .5 – .85 | .75 – 1.25 | 1.25 – 2

  • 对接公端宽度 : 1 mm [ .039 in ]

  • 接触面电镀 : 无 | 金 (Au) | 银 (Ag) | 锡 (Sn)

概述

主要优势

SUPERSEAL 1.0 连接器端子

  • 支持大电流应用：额定电流高达 15 A，适用于要求严苛的控制系统中的电源和信号分配。
  • 耐受严苛环境：设计为可抵抗引擎盖下和非公路应用中的振动、极端温度和污染。
  • 灵活的电线兼容性：适配 0.50 mm² 至 1.25 mm² 线径，应用范围广泛。

  • 可靠的压接和保持力：提供一致的电气性能，具有很强的抗拉强度和端子保持力。

  • 满足性能需求的电镀选项：提供镀金、镀硬银或镀锡版本，具有出色的导电性和防腐性能。

  • 简化的装配：压接就绪型终端与 TE 工具生态系统兼容，可在 SUPERSEAL 连接器壳体内实现一致的生产和安全插接。
Superseal 1.0 连接器端子是双弹簧、冲压成型端子。

主要特性

SUPERSEAL 1.0 连接器端子

特性 规格
端子类型 冲压成型压接插座终端
端子尺寸 1.0 mm
额定电流 高达 15 A
线径范围 0.50 mm² 至 1.25 mm²
卷缩抗拉强度 高达 176.4 N，具体取决于线规
保持力 ≥ 58.8 N（端子到护套）
耐用性 25 次插接（摇摆运动测试）
表面处理选项 镍打底镀金、镍打底镀锡（在端子/压接区域）或镀硬银
兼容外壳 TE SUPERSEAL 1.0 密封连接器壳体和接头
工具选择 用于大批量生产的 CERTI-CRIMP 手动工具和 OCEAN 压接模具
产品目录
Superseal 1.0 终端和连接器产品目录

实际应用

SUPERSEAL 1.0 连接器端子

SUPERSEAL 1.0 端子广泛用于需要出色的耐用性、密封完整性和高电流容量的密封车辆连接系统。这些端子设计为可在极端振动和暴露环境下运行，可在紧凑的任务关键型系统中提供稳定的连接。


常见用例：

  • ECU 和发动机控制模块：为暴露在高温、潮湿和振动环境下的密封端子提供安全的压接终端。
  • 传动和动力总成系统：为自动变速箱控制电子设备提供耐用的信号和动力传输。
  • 车辆传感器线束：为卡车、拖拉机和工程车辆中的温度、压力和位移传感器提供稳定的接口。
  • 照明和辅助系统：为 LED 照明和辅助电气组件提供配电和信号传输。
  • 电池和 APU 接口：为重型车辆中的辅助电源装置和低压配电板提供端子解决方案。



服务的车辆类型：

  • 农业机械（拖拉机、联合收割机）
  • 建筑设备（装载机、挖掘机）
  • 商用卡车和大巴
  • 非公路和娱乐车辆
  • 工业特种车辆和拖车

SUPERSEAL 1.0 连接器产品

SUPERSEAL 1.0 连接器外壳e

SUPERSEAL 1.0 连接器外壳
Superseal 1.0 接头e

SUPERSEAL 1.0 连接器接头
SUPERSEAL 1.0 尾附件

SUPERSEAL 1.0 连接器尾附件
常见问题

常见问答解答

SUPERSEAL 1.0 连接器端子

问：哪些线径适配 SUPERSEAL 1.0 连接器端子？

答：SUPERSEAL 1.0 连接器端子支持 0.50 mm² 至 1.25 mm² 线径，可灵活集成到各种汽车和工业布线系统中。


问：SUPERSEAL 1.0 连接器终端的额定电流是多少？

答：这些端子的额定电流高达 15 安培，适用于重型车辆中的发动机控制、照明系统和辅助模块等高耗电应用。


问：SUPERSEAL 1.0 连接器端子是否适用于严苛环境？

答：适用。SUPERSEAL 1.0 连接器端子采用冲压成型双弹簧端子系统和可选的耐腐蚀镀层设计，可在振动、潮湿和极端温度环境中可靠运行。



阅读更多关于 SUPERSEAL 1.0 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 插座种类  180°

  • 主要锁定特性  无尖刃主体 | 端子上

  • 可密封  否 | 是

主体特性

  • 端子密封类型  系列密封 | 系列密封或非密封 | 非密封

接触件特性

  • 端子制造  冲压成形

  • 端子大小  1mm

  • 典型额定电流 (A) 6 | 15

  • 压接类型  F 型压接

  • 导线端子端接区域电镀材料  锡

  • 端子类型  插座 | 母端

  • 对接公端宽度  1 mm [ .039 in ]

  • 接触面电镀  无 | 金 (Au) | 银 (Ag) | 锡 (Sn)

  • 接合插针直径 (mm) 1

  • 接合插针直径 (in) .039 | .04

端接特性

  • 线缆端接方法  压接

  • 产品端接到  导线

尺寸

  • 兼容的绝缘直径范围 (mm) 1.6 – 2.2 | 1.6 – 1.9 | 1.77 – 2.46 | 2.18 – 2.92

  • 兼容的绝缘直径范围 (in) .063 – .087 | .063 – .075 | .069 – .096 | .085 – .114

  • 线径 (AWG) 16 – 14 | 18 – 16 | 20 – 18 | 20 | 22

  • 线径 (mm²) .3 – .35 | .5 – .8 | .5 | .5 – .85 | .75 – 1.25 | 1.25 – 2

  • 线径查找 (mm²) .3 | .35 | .5 | .6 | .75 | .8 | 1 | 1.25 | 1.5 | 2

  • 线径查找 (AWG) 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22

  • 公端长度 (mm) 16.25 | 20.82

  • 公端长度 (in) .64 | .82

使用环境

  • 绝缘选项  非绝缘

  • 工作温度（最大值） (°C) 120 | 125

  • 工作温度（最大值） (°F) 248 | 257

  • 工组温度范围 (°C) -40 – 125 | -40 – 120

  • 工组温度范围 (°F) -40 – 257 | -40 – 248

操作/应用

  • 与电线基础材料兼容  铜

包装特性

  • 封装方法  Reel | 包装

  • 封装数量  7000 | 8000

其他

  • 客户首选端子  否

  • 端子传导  0 – 24 A（低功率）

参考编号

  • TE 内部编号 CAT-SU763-T273
