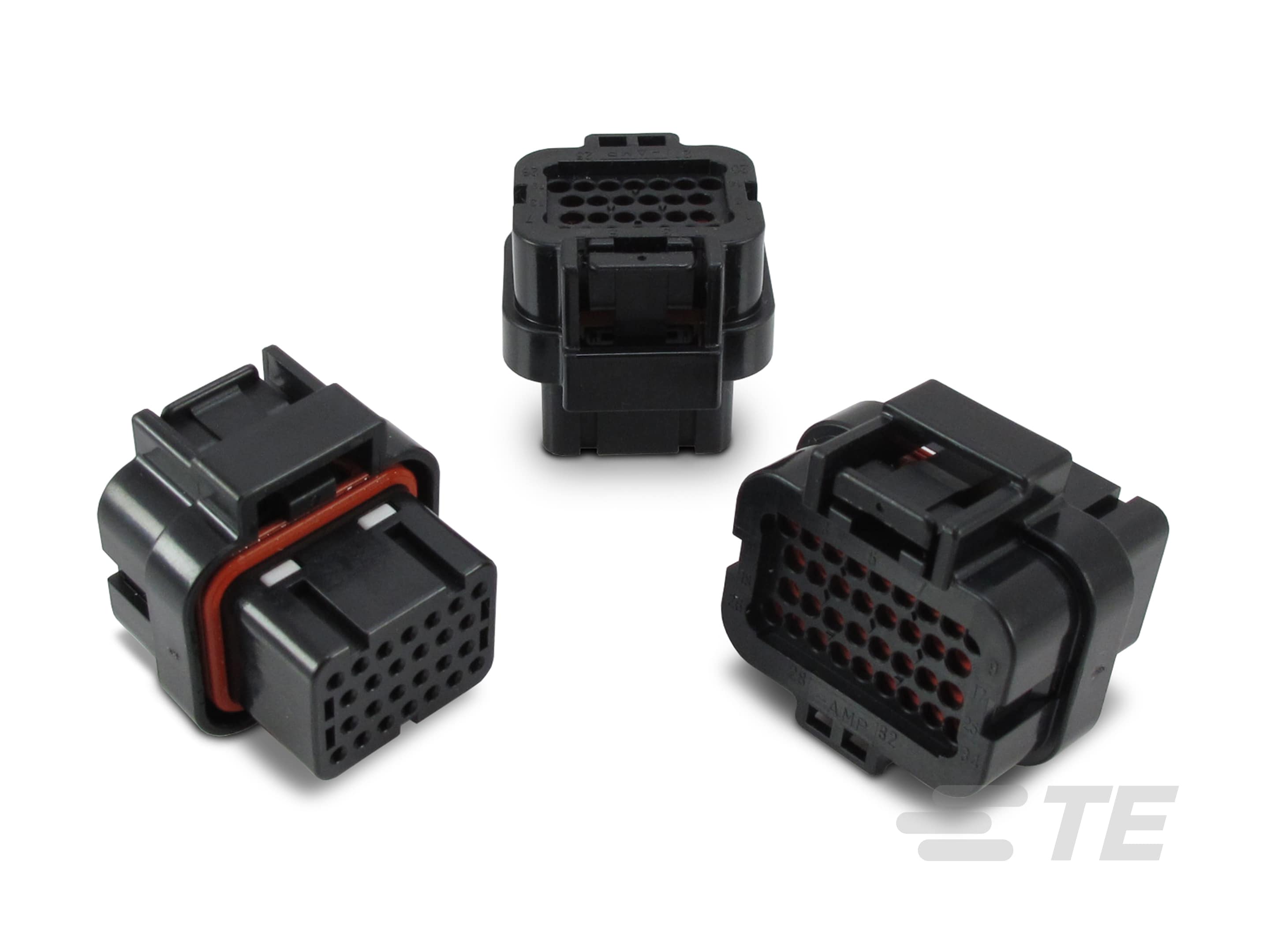

SUPERSEAL 1.0 连接器外壳

SUPERSEAL 1.0 连接器外壳-CAT-SU763-CH8172
  • SUPERSEAL 1.0mm
SUPERSEAL 1.0 连接器外壳专为在严苛的汽车和工业商业运输环境中实现紧凑、密封的线对板连接而设计。这款外壳经过精心设计，具有 1.0 mm 端子，支持高密度应用，可帮助确保敏感的电子系统免受污染物、湿气和振动的影响。SUPERSEAL 1.0 连接器外壳采用集成辅助锁 (TPA) 和矩形热塑性材料，可在发动机控制单元 (ECU) 和引擎盖下组件等空间受限的环境中提供可靠的性能。该解决方案具有 26、34 和 44 位配置，能够为额定电流高达 15 A 的大电流应用提供高效组装和安全保持力。
更多 更少
联系我们

产品特性

  • 连接器和壳体类型 : 插头 | 母端子护套

  • 位数 : 26 | 34 | 44

  • 可密封 : 是

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

  • 行数 : 2 | 4

概述

主要优势

SUPERSEAL 1.0 连接器外壳

  • 支持严苛环境应用：集成式密封和坚固的外壳结构有助于降低在存在灰尘、水和振动的汽车和工业环境下发生故障的风险。
  • 提高端子可靠性：内置端子位置卡扣 (TPA) 增强了对准和保持力，在振动和热循环期间支持一致的性能。
  • 紧凑的高密度设计：通过多达 60 个位置的腔体布置节省 PCB 空间，适用于控制模块和狭小封装区域。
  • 灵活的配置：提供多种键控和锁定选项，包括上部、下部、双闩锁设计以及杠杆，可满足不同的应用要求。
  • 简化装配：专为手动集线和安全插接而设计，缩短了装配时间并提高了安装效率。
  • 与标准工具兼容：提供 TE 认证的压接和压接模具工具，可实现一致的端接和长期现场性能。
SUPERSEAL 1.0 外壳可提供多种锁闩装置选项和键控配置。

主要特性

SUPERSEAL 1.0 连接器外壳

特性
端子尺寸
 1.0 mm（高达 15 A）
线径范围
 1.25–0.50 mm²
型腔选项
 26、34 和 44 位
安装类型
 PCB 安装
外壳材料
 矩形热塑性外壳
锁定系统
 集成锁闩 + 二次锁 (TPA)
密封选项
 硅橡胶密封件 + 盲堵
键控和锁变体
 上部、下部、双重锁定和杠杆等多种键控类型
产品目录
Superseal 1.0 终端和连接器产品目录

实际应用

SUPERSEAL 1.0 连接器外壳

SUPERSEAL 1.0 连接器外壳专为工业和商业运输领域强固型车辆系统中的密封线对板应用而设计。这款外壳支持关键信号和电源接口，在此类应用中，需要紧凑的高密度连接器来耐受严苛的操作环境。



适合集成：

  • 发动机控制单元 (ECU)：在引擎盖下实现安全的信号传输，能够进一步抵御热量、振动和液体侵入。
  • 传动和动力总成系统：为暴露于热循环环境中的自动化变速箱和传动系统电子设备提供耐用的 PCB 连接。
  • 车辆传感器接口：为非公路和重型车辆平台中的压力、温度和位移传感器提供稳定的连接。
  • 照明和辅助模块：与大巴、卡车和多用途车中的 LED 控制板和分布式照明系统兼容。
  • 底盘和车身电子设备：在严苛的操作环境中，为制动控制单元、悬架模块和信息娱乐系统提供密封的 PCB 连接。

SUPERSEAL 1.0 连接器产品

Superseal 1.0 接头e

SUPERSEAL 1.0 连接器接头
Superseal 1.0 端子e

SUPERSEAL 1.0 连接器尾附件
SUPERSEAL 1.0 尾附件

SUPERSEAL 1.0 连接器尾附件
常见问题

常见问答解答

SUPERSEAL 1.0 连接器外壳

问：SUPERSEAL 1.0 连接器外壳的用途是什么？

答：SUPERSEAL 1.0 连接器外壳专为在高密度汽车和工业应用中提供密封式线对板连接而设计。这款产品通常用于卡车、大巴、工程机械和农用车辆的发动机控制单元 (ECU)、传动系统和电子控制模块。其紧凑的外形和环境密封使其适用于严苛的引擎盖下环境或暴露环境。

问：SUPERSEAL 1.0 连接器外壳提供多少个位置？

答：SUPERSEAL 1.0 连接器外壳提供 26、34 和 44 位配置，支持 1.0 mm 端子系统。这些高密度选项有助于减少 PCB 空间要求，并支持高达 15 安培的额定电流，适用于工业和商业运输车辆中空间受限的模块。



问：SUPERSEAL 1.0 连接器外壳是否适用于严苛环境应用？

答：是的，SUPERSEAL 1.0 连接器外壳专为严苛环境而设计。它们具有集成密封件、热塑性外壳和端子位置卡扣 (TPA) 锁，可帮助防止湿气、灰尘和振动破坏电气连接。这使其适用于卡车、大巴和特种车辆的引擎盖下、非公路和重型应用。



阅读更多关于 SUPERSEAL 1.0 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 混合型连接器  否

  • 连接器形状  矩形

  • 连接器和壳体类型  插头 | 母端子护套

  • 可密封  是

  • 主要锁定特性  外壳集成 | 触点固定器

  • 连接器系统  线到板 | 线到设备

  • 连接器和端子端接到  印刷电路板 | 电线和电缆

结构特性

  • 位数  26 | 34 | 44

  • 行数  2 | 4

电气特征

  • 工作电压 (VDC) 12 | 250

  • 工作电压 (VAC) 250

  • 标称电压架构 (V) 12 | 24 | 30 | 42 | 48 | 80 | 90 | 125 | 240 | 250

主体特性

  • 出线角度  180°

  • 主要产品颜色  黑色

  • 连接器和键控代码  01 | 02 | 1 | 2 | 3 | 4

接触件特性

  • 端子类型  插座 | 母端

  • 端子大小  1mm

  • 接合插针直径 (mm) 1 | 3

  • 接合插针直径 (in) .039 | .118

  • 端子额定电流（最大值） (A) 7

机械附件

  • 接合对准  不带 | 带有

  • 端子位置保证  否 | 是

  • 接合对准类型  极化 | 极性定位槽 | 键控

  • 应力消除  不带

  • 连接器安装类型  电缆安装（自由悬挂）

壳体特性

  • 外壳材料  PBT GF | PBT GF30 | 热塑性 | 聚苯硫醚

  • 中心线（间距） (mm) 3 | 3.5

  • 中心线（间距） (in) .118 | .138

尺寸

  • 产品宽度 (mm) 32.2 | 34.5 | 38 | 38.2

  • 产品宽度 (in) 1.268 | 1.35 | 1.5 | 1.504

  • 行间距 (mm) 3 | 3.5 | 4

  • 行间距 (in) .118 | .137 | .138 | .157

  • 连接器高度 (mm) 32.1 | 34.55 | 38

  • 连接器高度 (in) 1.26 | 1.36 | 1.496

  • 产品长度 (mm) 32.15 | 32.2 | 38.2

  • 产品长度 (in) 1.26 | 1.266 | 1.5

使用环境

  • 工组温度范围  -40 – 125 °C [ -40 – 257 °F ]

  • 工作温度（最大值）  125 °C [ 257 °F ]

操作/应用

  • 电路应用  Signal | 电源 | 电源和信号

行业标准

  • UL 阻燃性等级  UL 94V-2

  • IP 等级  JIS D0203

包装特性

  • 封装方法  Box | Tube

  • 封装数量  20 | 114 | 144 | 510

其他

  • 可维修  是

  • 能够保证连接器位置  否

参考编号

  • TE 内部编号 CAT-SU763-CH8172
