概述

主要优势

SUPERSEAL 1.0 连接器尾附件

  • 减轻连接器应力,提高电气性能
    通过稳定电线出口点,尾附件可显著减少电缆弯曲和移动,减轻端子上的应力,并有助于保持长期的电气完整性。
  • 有助于延长线束使用寿命
    集成式应力消除装置可减少布线的机械疲劳,特别是在承受连续振动、运动或发动机相关冲击的区域。
  • 增强密封性和环境保护
    尾附件可通过将电缆轻松地引导出连接器进一步提高密封性能,从而有助于降低湿气和碎屑进入风险。
  • 在狭小空间内实现更轻松的电缆布线

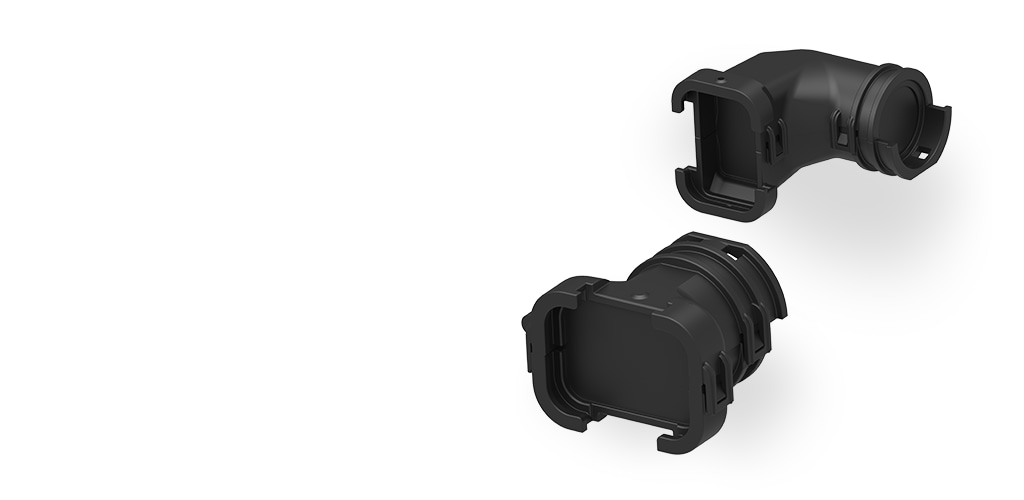

    这些尾附件具有 180° 和 90° 电线出口选项,能够为在空间受限的车厢内布线和线束布局布线提供灵活性。
  • 支持多种插头配置,简化了集成
    尾附件可与使用单闩锁、双闩锁或杠杆锁定机制的 SUPERSEAL 1.0 连接器插头结合使用,从而简化组装并降低零件复杂性。
  • 增强要求严苛的运输应用的可靠性
    SUPERSEAL 1.0 连接器尾附件适用于引擎盖下、底盘和发动机安装系统,可提高商用车和非公路环境中的产品耐用性。
在最紧要的关头提高可靠性。
向 SUPERSEAL 1.0 连接器中增加尾附件有助于减轻电缆应力,并确保连接免受高压水喷淋的影响。

主要特性

SUPERSEAL 1.0 连接器尾附件

特性 规格
连接器兼容性
设计用于 34 位 SUPERSEAL 1.0 插头(闩锁和杠杆式)
导线出口选项
可选择 180° 和 90° 方向
保护等级 与 SUPERSEAL 1.0 插头插接时,密封等级达到 IP69K 标准
应力消除功能 提供增强的应力消除,可提高线束稳定性
材料 高性能热塑性外壳
料号 2389576-1(180°、锁闩),2389577-1(90°、锁闩),2459350-1(90°、杠杆)

实际应用

SUPERSEAL 1.0 连接器尾附件

SUPERSEAL 1.0 连接器尾附件能够满足现代工业和商业运输系统的需求。在持续振动、热循环、机械应力和高压水喷淋环境中,它们能够增强应力消除能力,并提高连接器的长期性能。常见应用包括:



  • 非公路设备中的发动机舱线束
    帮助保护农业、建筑和采矿机械中暴露在高温和振动环境下的电线连接。
  • 电动商用车中的电池管理系统 (BMS) 接口
    为高压环境中的电动卡车、大巴和特种车辆提供应力消除和可靠的信号传输。
  • 重型卡车中的底盘线束耦合
    稳定位于车架上或附近的连接器接口,帮助防止连接器在高冲击路况下发生疲劳。
  • 休闲车中的电子控制单元 (ECU) 连接
    增强线束保持力,并减少远程信息处理单元、动力总成控制模块和 ABS/EBS 系统中所使用连接器的压力。
  • 严苛环境中的传感器和致动器布线
    为传动系统、制动器和液压控制系统中的传感器提供安全的电线出口和布线灵活性。
  • 大巴和多用途车的引擎盖下布线
    在位于发动机舱和防火墙连接处的密封连接器系统中提供紧密布线和长期耐用性。



常见问题

常见问答解答

SUPERSEAL 1.0 连接器尾附件

问:SUPERSEAL 1.0 连接器系统中尾附件的用途是什么?

答:连接器尾附件可在连接器接口处提供额外的应力消除和电缆支撑,有助于减少电线疲劳并增强抗振性。在 SUPERSEAL 1.0 系统中,连接器尾附件能够帮助提高连接器在高应力环境(如发动机舱和底盘安装应用)中的长期稳定性。它们还可以防止高压水喷淋,并且所有 SUPERSEAL 1.0 连接器系统的防护等级均达到 IP69K。



问:SUPERSEAL 1.0 尾附件是否与闩锁和杠杆塞设计兼容?

答:兼容。SUPERSEAL 1.0 尾附件设计用于单闩锁、双闩锁和杠杆锁塞配置。这允许在各种 ICT 应用之间灵活集成,同时保持密封和安全的连接。



问:何时应使用 90 度和 180 度尾附件?

答:当空间限制需要紧密布线或侧出口电缆路径时,可使用 90 度尾附件,常见于引擎盖下或控制模块位置。在空间允许且需要最小弯曲半径的情况下,可选择 180 度尾附件进行直通布线。这两个选项都经过优化,可帮助保持导线对齐并减轻振动下的导线应力。



阅读更多关于 SUPERSEAL 1.0 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

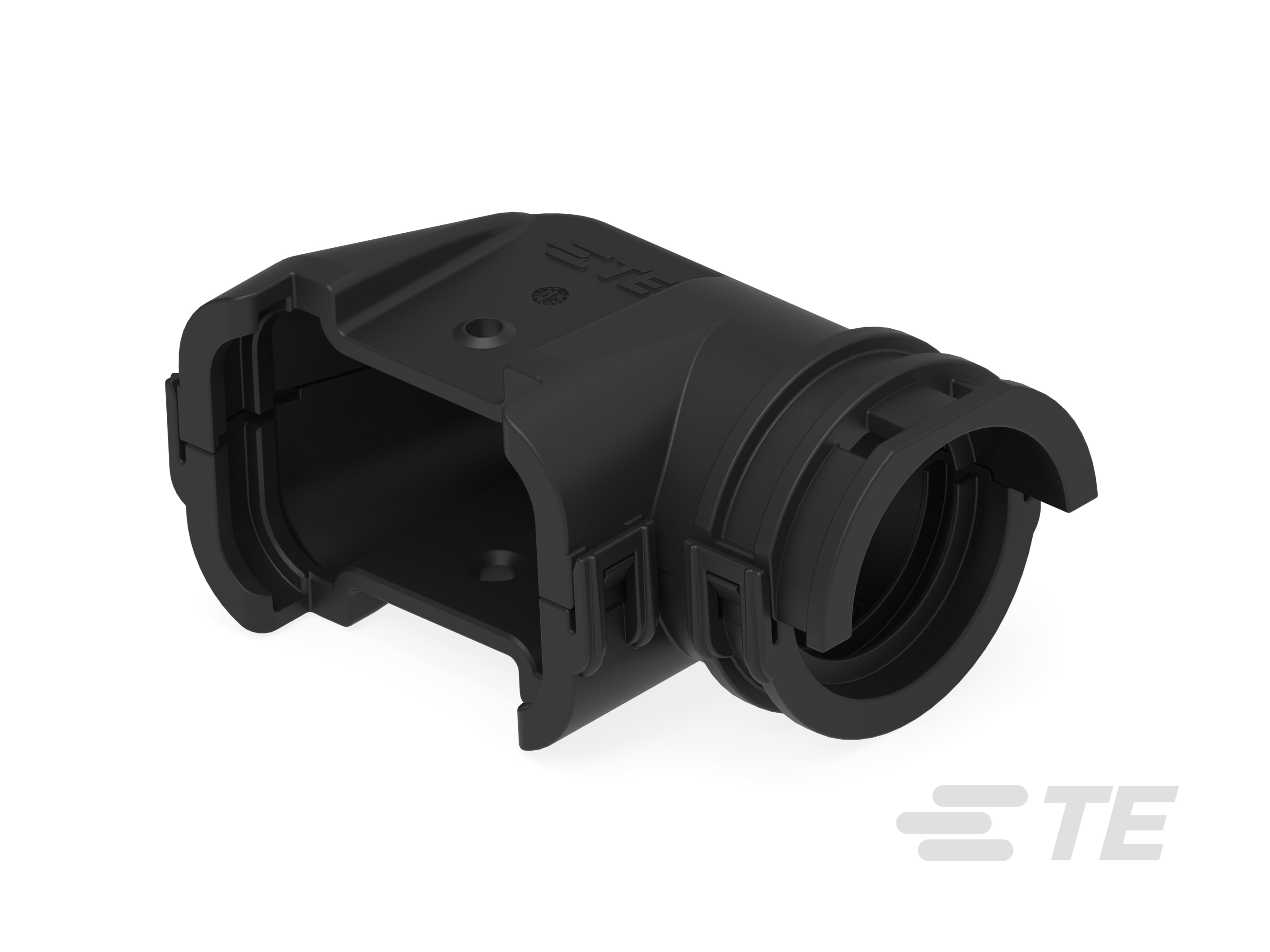

  • 连接器后盖产品类型  尾附件

结构特性

  • 位数  34

主体特性

  • 出线角度  180°

  • 主要产品颜色  黑色

  • 主要产品材料  PA 6

壳体特性

  • 主体方向  180

  • 与连接器形状兼容  矩形

尺寸

  • 产品长度 (mm) 43.3, 46.5

  • 产品长度 (in) 1.7, 1.83

使用环境

  • 工组温度范围 (°C) -40 – 125, -40 – 120

  • 工组温度范围 (°F) -40 – 248, -40 – 257

其他

  • 入口尺寸代码  19

参考编号

  • TE 内部编号 CAT-J12-SB10
