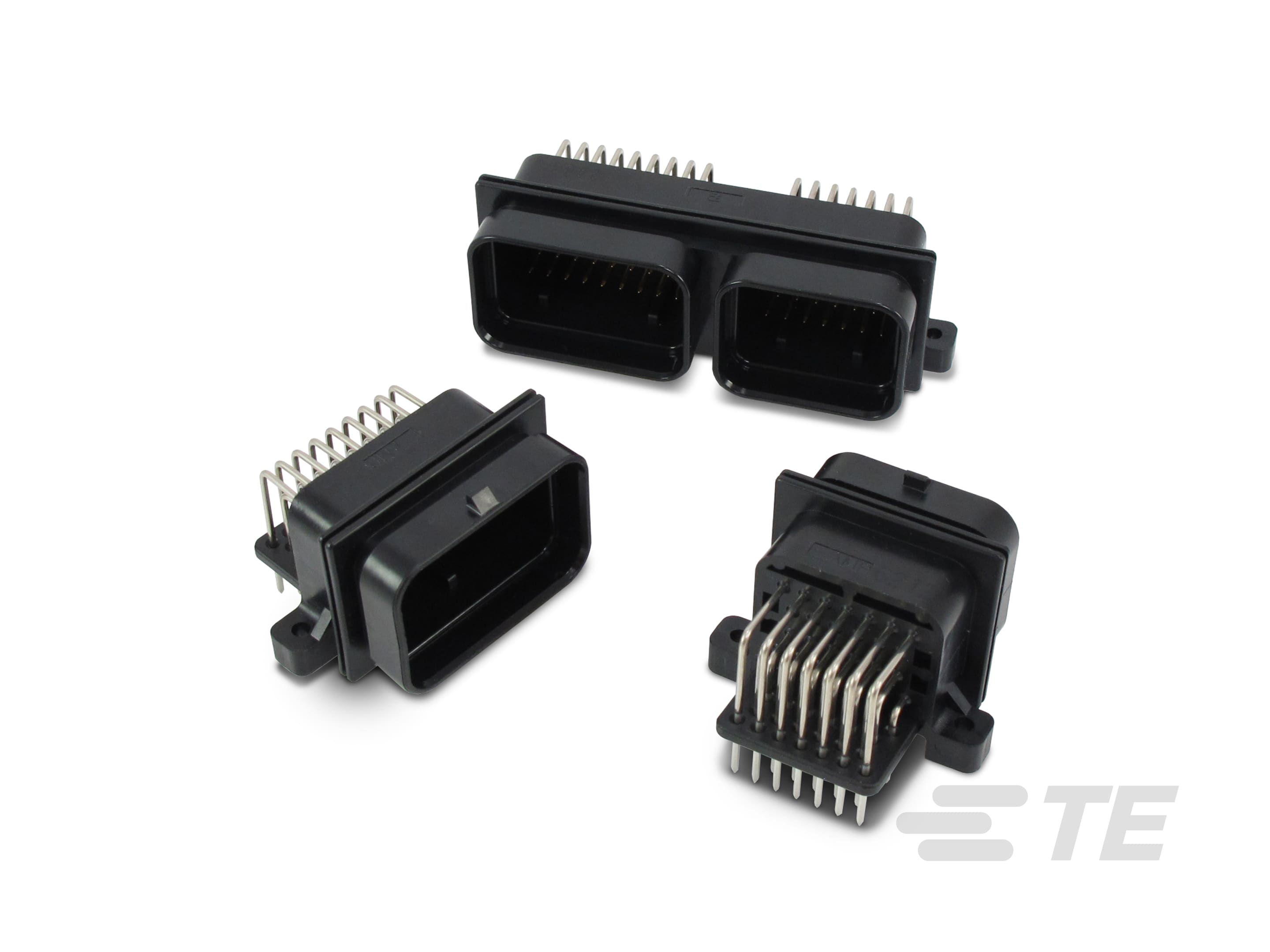

SUPERSEAL 1.0 连接器接头

SUPERSEAL 1.0 连接器接头-CAT-SU763-H342
  • SUPERSEAL 1.0mm
SUPERSEAL 1.0 连接器接头专为在严苛操作环境中需要密封和安全连接的高密度印刷电路板 (PCB) 应用而设计。这款接头支持额定电流高达 15 安培的 1.0 mm 端子，提供 26、34 和 60 位配置，以及直式或直角插针选项。SUPERSEAL 1.0 连接器接头采用紧凑的热塑性外壳和多种键控及闩锁选项设计，能够提供可靠的线对板电气连接。这款接头适用于商用、非公路和特种车辆中的车辆控制模块及引擎盖下电子设备，能够在高温、潮湿和振动环境中提供一致的性能。
更多 更少
联系我们

产品特性

  • PCB 安装方向 : 垂直 | 直角

  • 连接器系统 : 线到板 | 线到设备 | 缆到板

  • 位数 : 26 | 34 | 60

  • 行数 : 2 | 4

  • 中心线（间距） (mm): 3 | 3.5

  • 中心线（间距） (in): .118 | .138

概述

主要优势

SUPERSEAL 1.0 连接器接头

  • 支持紧凑的 PCB 集成：节省空间的接头设计可在控制模块和发动机安装系统中实现高密度线对板配置。
  • 提升可靠的电气性能：提供多达 60 个针位，1.0 mm 端子支持高达 15 A 的额定电流，可满足严苛的电源和信号传输需求。
  • 专为严苛环境而设计：热塑性外壳和可选密封功能有助于抵抗潮湿、振动和极端温度。
  • 灵活的安装选项：从直式或直角板端连接器中进行选择，可满足不同的布局和封装要求。
  • 增强插接安全性：多个锁闩装置和键控配置可促进安全连接，帮助减少端子回退并提高系统完整性。
  • 与 TE 的 SUPERSEAL 1.0 连接器生态系统兼容：设计为可与 SUPERSEAL 1.0 外壳和端子插接，为运输电子产品提供完整的线对板密封解决方案。
SUPERSEAL 1.0 连接器专为满足严苛环境中日益增加的可靠印刷电路板应用需求而设计。

主要特性

SUPERSEAL 1.0 连接器接头

特性 描述
端子尺寸 1.0 mm
（支持高达 15 安培额定电流）
位置配置 26、
34 和 60 位
插针方向 直式
或直角选项
外壳材料

矩形热塑性外壳
锁定机构

集成闩锁，可实现安全插接
键控配置 提供多种选择，
可实现设计灵活性
产品目录
Superseal 1.0 终端和连接器产品目录

实际应用

SUPERSEAL 1.0 连接器接头

SUPERSEAL 1.0 连接器接头专为各种工业和商用车辆系统中的强固型线对板 PCB 连接而设计。这些接头经过精心设计，可耐受严苛的工况（例如振动、极端温度和暴露于液体中），适用于重型车辆和非公路机械中的控制电子设备。

经过优化，适用于以下应用：

  • 发动机控制模块 (ECM)：在耐热和抗振至关重要的发动机安装控制单元中提供紧凑的大电流连接。
  • 传动和动力总成控制系统：为自动化变速箱和传动系统组件中的电源和信号路由提供可靠的 PCB 终端。
  • 引擎盖下接线盒：为在高湿度和易污染环境中运行的模块提供密封接头接口。
  • 车辆传感器网关：为建筑和农用车辆中分布式传感器的数据和电源连接提供稳定的 PCB 安装终端。
  • 照明和附件控制单元：为 LED 驱动器、辅助系统和机箱安装模块提供可靠的接头连接。

SUPERSEAL 1.0 连接器产品

SUPERSEAL 1.0 连接器外壳e

SUPERSEAL 1.0 连接器外壳
Superseal 1.0 端子e

SUPERSEAL 1.0 连接器尾附件
SUPERSEAL 1.0 尾附件

SUPERSEAL 1.0 连接器尾附件
常见问题

常见问答解答

SUPERSEAL 1.0 连接器接头

问：SUPERSEAL 1.0 连接器接头的用途是什么？

答：SUPERSEAL 1.0 连接器接头用于严苛汽车和工业环境中的密封线对板 PCB 应用。它们通常可集成到商用车辆、农业设备和工程机械的发动机控制模块 (ECM)、传输系统、引擎盖下接线盒和配电单元中。这些接头支持紧凑的高密度布局，在严苛条件下经久耐用。

问：SUPERSEAL 1.0 连接器接头提供哪些配置？

答：卡车、大巴、非公路车辆、工程机械、农业、采矿、应急车辆、林业、休闲、船舶、摩托车。

问：SUPERSEAL 1.0 连接器接头是否适用于严苛环境？

答：适用。SUPERSEAL 1.0 连接器接头设计用于严苛环境应用。这款接头具有热塑性外壳、可选密封功能和抗振锁定机构，可帮助确保 PCB 连接免受潮湿、灰尘和极端高温的影响。这使其适用于需要坚固性能的引擎盖下和非公路车辆系统。



阅读更多关于 SUPERSEAL 1.0 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 接头类型  不带罩 | 全部带罩 | 公端和弹射器配件

  • 连接器产品类型  外壳 | 连接器组件

  • 混合板端连接器  否

  • 连接器形状  矩形

  • 连接器系统  线到板 | 线到设备 | 缆到板

  • 可密封  否 | 是

  • 连接器和端子端接到  印刷电路板

结构特性

  • 节数  1 | 2

  • 信号位置数量  26 | 34 | 60

  • PCB 安装方向  垂直 | 直角

  • 位数  26 | 34 | 60

  • 行数  2 | 4

电气特征

  • 工作电压 (VDC) 250

  • 标称电压架构 (V) 12 | 24 | 42 | 48 | 240 | 250

  • 额定电压（最大值） (VDC) 250

  • 工作电压 (VAC) 250

  • 额定电压（最大值） (VAC) 250

主体特性

  • 连接器和键控代码  2 | 3 | 4

  • 主要产品颜色  灰色 | 黑色

接触件特性

  • 端子类型  插针

  • 接合插针直径  1 mm [ .039 in ]

  • 端子接触部电镀材料  金 (Au) | 银 (Ag)

  • 端子额定电流（最大值） (A) 3 | 7 | 15

端接特性

  • PCB 端接方法  通孔 - 焊接

机械附件

  • PCB 安装对准  不带 | 带有

  • PCB 安装固定类型  安装孔

  • 接合对准  不带 | 带有

  • PCB 安装固定  不带 | 带有

  • 面板安装特性  不带

  • 安装孔  不带 | 带有

  • 接合固定类型  锁定接口

  • 连接器安装类型  板安装 | 面板安装

壳体特性

  • 中心线（间距） (mm) 3 | 3.5

  • 中心线（间距） (in) .118 | .138

尺寸

  • 连接器长度 (mm) 36.5 | 39 | 39.5 | 39.6 | 45.5 | 46.5 | 62 | 62.5 | 78

  • 连接器长度 (in) 1.44 | 1.53 | 1.55 | 1.56 | 1.79 | 1.791 | 1.83 | 2.44 | 2.46 | 3.07 | 3.1

  • 连接器宽度 (mm) 23 | 27.4 | 36.5 | 39

  • 连接器宽度 (in) .905 | .906 | 1.08 | 1.44 | 1.53

  • PCB 的外形高度 (mm) 21.3 | 21.4 | 22.3 | 23 | 24 | 24.7 | 27.9 | 28.1

  • PCB 的外形高度 (in) .838 | .843 | .877 | .906 | .945 | .972 | 1.1

使用环境

  • 工作温度（最大值）  125 °C [ 257 °F ]

  • 工组温度范围  -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 屏蔽  否

  • 电路应用  Signal

行业标准

  • UL 阻燃性等级  UL 94V-0 | 按照 UL 746C 标准进行的 12mm 火焰测试

  • IP 等级  IPX7 | JIS D0203

包装特性

  • 封装方法  Box | Carton | Tube | 带托盘纸箱 | 托盘/盒

  • 封装数量  8 | 10 | 14 | 16 | 17 | 168 | 320 | 560 | 640

参考编号

  • TE 内部编号 CAT-SU763-H342
