TSYS03 数字温度传感器
- MEAS
- MEAS TSYS
产品特性
-
产品宽度 (mm): 1.5, 2.5
-
产品宽度 (in): .059, .098
-
传感器封装 : TDFN8, XDFN6
-
分辨率 (bit): 16
-
精确度（参考温度） (°C): ± .5
-
输出接口 : I2C

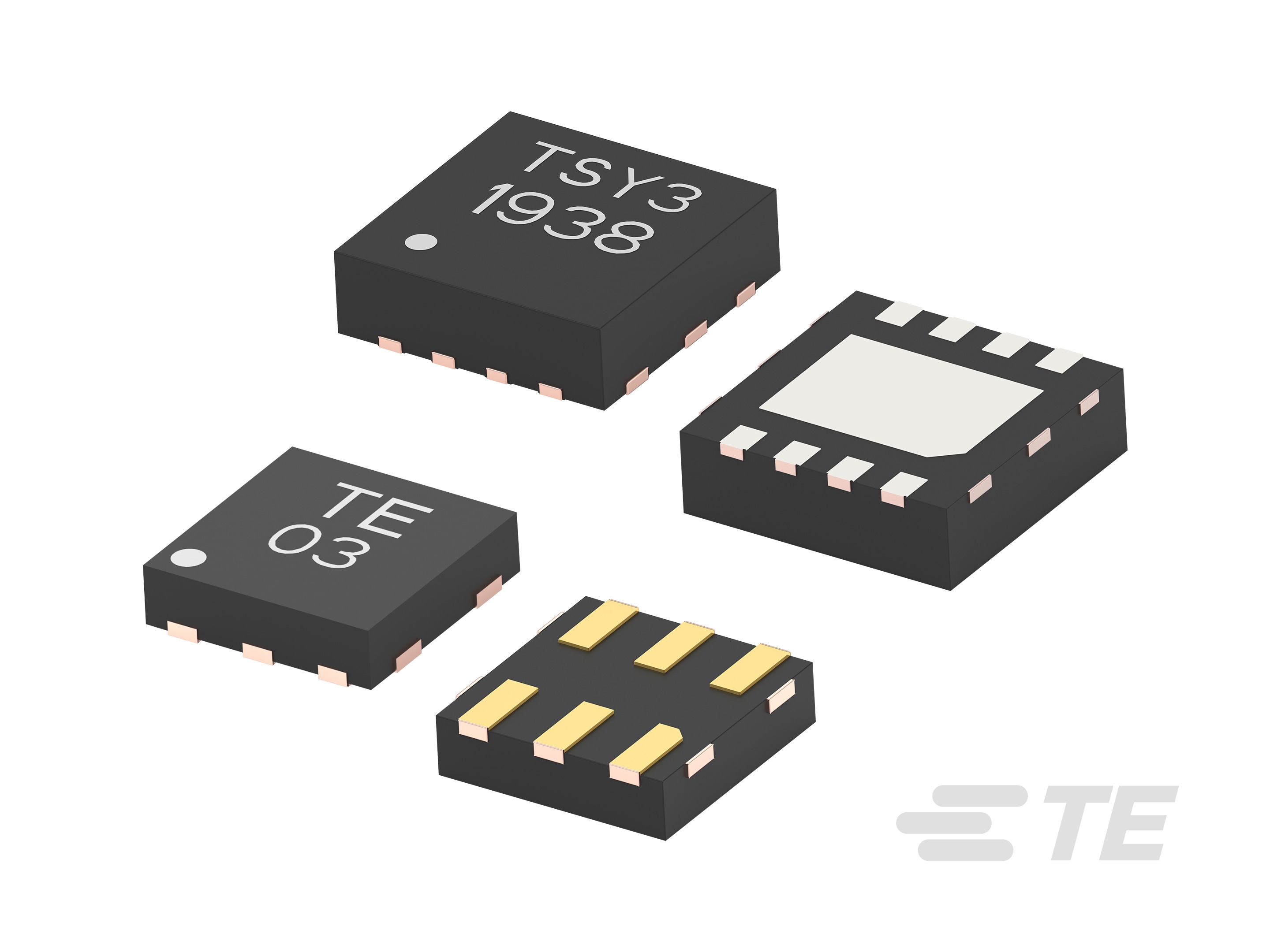

该设备包含耐用的温度传感器元件、模数转换器和微控制器，用于通过 I2C 接口管理数据通信。 TSYS03 采用 TDFN8 (2.5mm x 2.5mm) 或 XDFN6 (1.5mm x 1.5mm) 封装尺寸，可轻松适应印刷电路板上的可用空间。这些封装尺寸非常小，热耗低，可快速响应温度变化。工作和测量温度范围为 -40°C 到 +125°C，分辨率为 ±0.01°C。工作电流和睡眠电流极低，因此这款传感器非常适合手机和电池电源应用。
特色优势
- 高精度：±0.5°C
- 可按要求调整高精度温度范围
- I2C 接口，高达 1 MHz
- 可编程 I²C 地址
- 低供电电流 < 5 μA（待机电流 < 0.3 μA）
- 工作温度范围：-40°C 至 + 125°C
应用说明
-
替代 I2C 地址编程：TSYS03
TSYS03 数字温度传感器提供了将替代 I²C 地址静态写入内存的选项，TSYS03 将使用该地址进行通信。
开发板
-
来自 Mikroe™ 的 Thermo 20 Click Board™
来自 Mikroe 的 Thermo 20 Click (MIKROE-4316) 采用 TSYS03 数字温度传感器，使客户能够轻松评估传感器并创建参考设计。Click Board 为即插即用型模块，旨在为现有开发套件添加额外功能。这些功能特定的小型附加模块具有连接 mikroBUS™ 适配器板的通用接口。提供参考设计示例，让用户快速入门。
常见问题解答
TSYS03 传感器是否符合 RoHS 标准？
符合，TSYS03 传感器符合 RoHS 和 REACH 标准。
操作系统是否需要固件或应用程序？
无需设置任何固件或应用程序；可以使用 I²C 接口将它们连接到微控制器。
可根据客户请求提供哪些类型的特定选项？
可根据请求对 TSYS03 数字温度传感器进行预配置（带 I²C 地址）。
可以为 TSYS03 传感器配置不同的 I²C 地址吗？如果可以，需要遵循哪些安装步骤？
可以，可以为 TSYS03 配置不同的 I²C 配置。请参阅我们的替代 I²C 地址编程应用说明，以了解更多信息。
可以手动焊接该传感器吗？
可以，可以手动焊接 TSYS03，但不推荐这样做，因为它尺寸很小。
数字温度传感器有哪些典型应用？
TSYS03 属于 TSYS 系列，包括广泛的数字温度传感器产品。对于消费品等空间受限的应用，TSYS03 是最佳选择。对于具有高精度要求的医疗或临床应用，建议使用 TSYS01。
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
传感器封装 TDFN8, XDFN6
结构特性
-
电气连接 SMD
电气特征
-
电源电压 (V) 2.4 – 5.5
-
电源电流（最大值） (µA) 400
尺寸
-
产品宽度 (mm) 1.5, 2.5
-
产品宽度 (in) .059, .098
-
产品长度 (mm) 1.5, 2.5
-
产品长度 (in) .059, .098
-
产品高度 (mm) .38, .75
-
产品高度 (in) .015, .03
使用环境
-
精确度温度范围 (°C) -5 – 50
-
工组温度范围 -40 – 125 °C [ -40 – 257 °F ]
-
精确度（参考温度） (°C) ± .5
操作/应用
-
输出接口 I2C
其他
-
分辨率 (bit) 16
参考编号
-
TE 内部编号 CAT-DTS0001
Mikroe、Click Board 和 mikroBUS 是 MikroElektronika DOO 的商标。
