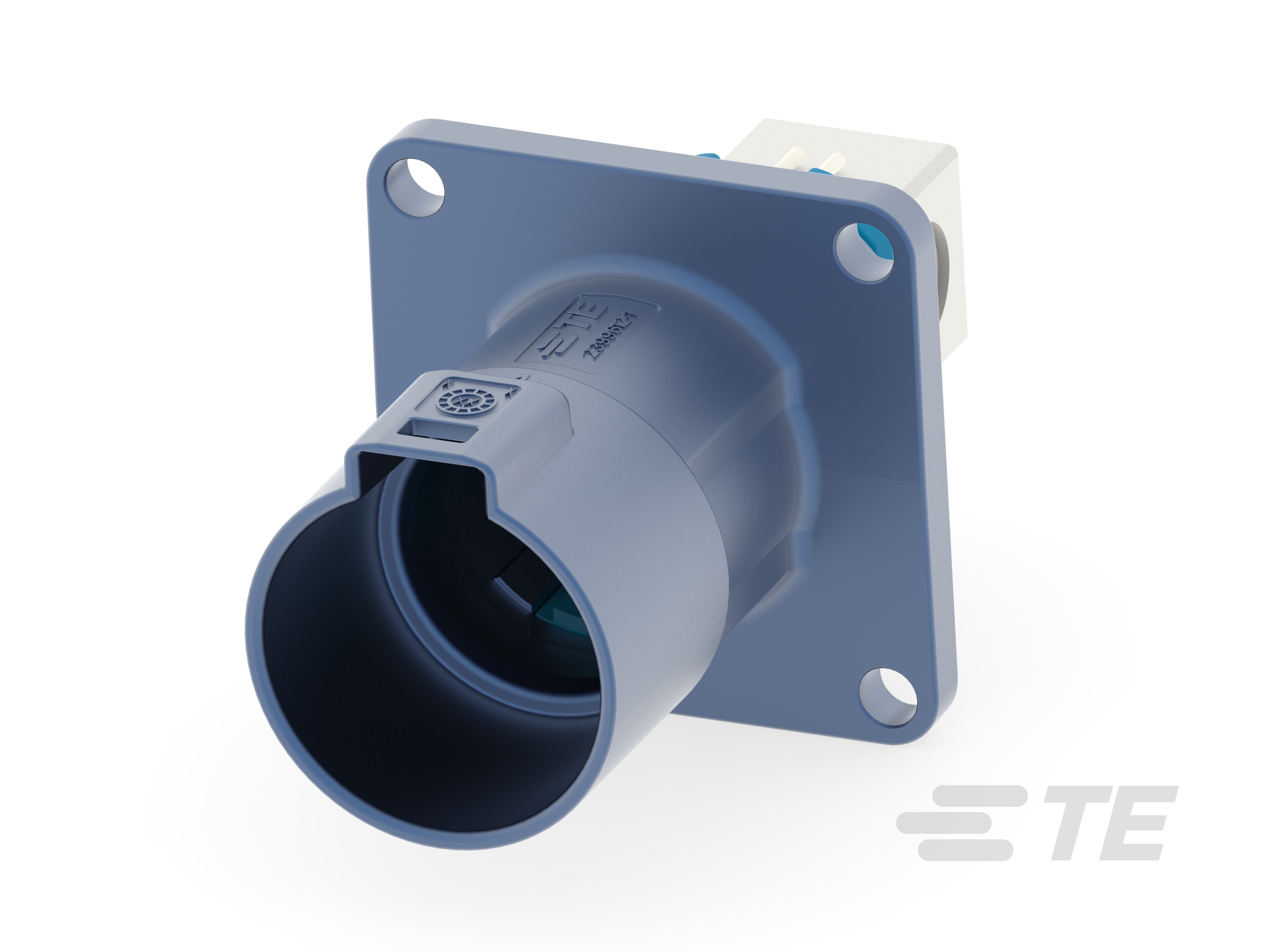

PowerTube HVP-HD 1400 180º 接头
PowerTube HVP-HD 1400 180º 接头旨在为要求严苛的工商业车辆应用提供大电流、高压连接。这些坚固耐用的连接器支持高达 580 A 的连续电流和 1000 V 额定电压，能够为大功率系统提供可靠安全的连接。PowerTube HVP-HD 1400 180º 接头具有 IP67 和 IP6K9K 防护等级、高压互锁系统 (HVIL) 和连接器位置保证 (CPA) 等功能，可在严苛环境中增强安全性和性能。
产品特性
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 是
-
连接器和端子端接到 : 母排
-
电路应用 : 电源
概述
主要优势
PowerTube HVP-HD 1400 180º 接头
- 大电流容量：支持高达 580 A 的连续电流，适用于要求严苛的高功率应用。
- 增强了安全性：采用 HVIL 和 CPA 以实现安全可靠的连接，从而降低了意外断开风险。
- 可靠的性能：具有 IP67 和 IP6K9K 防护等级，可防止灰尘和水进入，从而提供一致的性能。
- 模块化设计：提供多种配置和方向 (180º) 选择，可灵活地满足各种应用需求。
- 坚固的结构：可承受发动机级振动和严苛环境条件，提高了长期耐用性。
- 高效的电缆管理：180º 方向可帮助提高电缆布线效率，减轻电线应力。
- 广泛的兼容性：兼容大线径（70 mm² 至 150 mm²），并提供多种颜色编码，便于识别。
- 高 EMC 性能：360° 屏蔽可抵御电磁干扰，提供可靠的信号完整性。
PowerTube HVP-HD 1400 180º 接头专为工商业车辆而设计，可提供大电流、高压连接和增强的安全功能。
主要特性
PowerTube HVP-HD 1400 180º 接头
| 特性 | |
|---|---|
| 方向 |
180º |
| 电流容量 |
高达 580 A |
| 额定电压 | 高达 1000 V |
| 防护等级 | IP67、IP6K9K |
| 安全功能 | 高压互锁系统 (HVIL) 和连接器位置保证 (CPA) |
| 触点类型 | 公端 |
| 触点大小 | 14 mm 圆形引脚 |
| 线径兼容性 | 70 mm²、95 mm²、120 mm²、150 mm² |
| 屏蔽 | 360° 屏蔽（屏蔽电流高达主电流的 30%） |
| 抗振性 | ISO 16750-3 配置文件 7 和配置文件 9 |

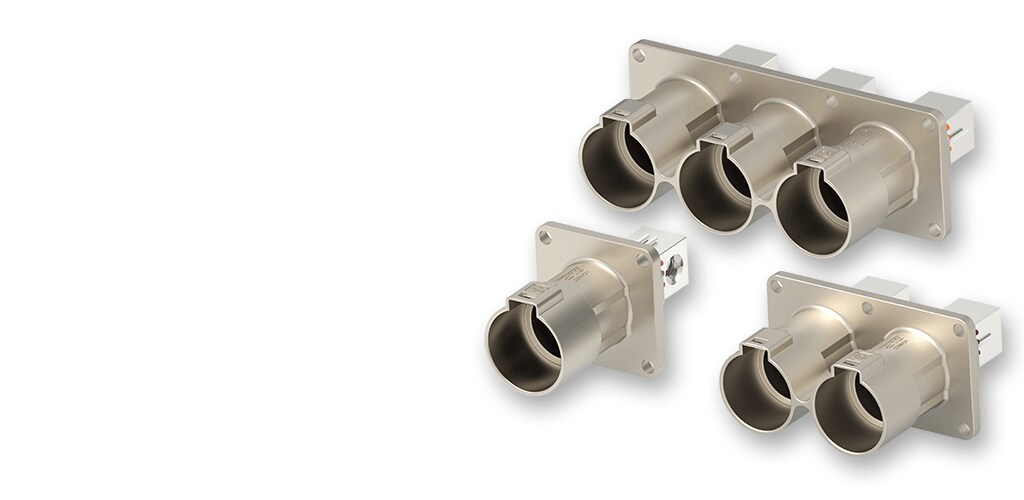

| 引脚数量 | 接头侧 1/2/3 个引脚，连接器侧 1 个引脚 |
| 颜色防错 | 12 防错键码 |
| 耐腐蚀性 | VDA 233-102 盐沫测试 |
| 安装类型 | 母线对线 |
| 接合对准 | 键控，极化肋 |
| 端接方法 | 压接 |
| 连接器形状 | 圆形 |
| 主要产品颜色 | 黑色、灰色、绿色 |
| UL 防火等级 | UL 94HB、UL 94V-0 |
| 工作温度范围 | -40°C 至 140°C（-40°F 至 284°F） |
实际应用
PowerTube HVP-HD 1400 180º 接头
- 重型电机连接：支持具有更高电流需求的工商业车辆中的电机，可处理高达 580 A 的连续电流（HVP-HD 1000 可处理的电流为 300 A）。适用于需要坚固和大功率连接的大型电动机。
- 大型电池组集成：便于连接电动和混合动力汽车中的大型电池组，可兼容高达 150 mm² 的线径。适用于高能量存储和传输至关重要的应用。
- 高容量配电系统：帮助在各个子系统之间分配高压电力，进而实现高效、安全的运营。专为需要更大电流容量和更高配电能力的系统而设计。
- 大功率车载充电器：连接大功率车载充电系统，为大型车辆提供安全可靠的电池充电。提供必要的电流处理，以实现更快、更高效的充电。
- 大功率辅助设备：支持需要大电流连接的辅助系统，例如大型车辆中先进的空调装置、动力转向系统等。处理更高电流负载，为功率密集型辅助系统提供可靠运行。
- 为大功率系统提供逆变器连接：为电动和混合动力汽车中的大功率逆变器提供安全高效的连接。支持更高的功率转换需求，这对于更大、更强大的逆变器系统至关重要。
- 建筑和农业设备：为大型建筑和农业机械中的大功率电气系统提供持久安全的连接。满足重型设备的更高功率要求，适用于严苛环境。
- 公共交通车辆：适用于大巴和其他公共交通车辆，能够为大型电气系统提供可靠安全的高压连接。满足公共交通系统的更高电流需求，进而提供高效的运营。
- 重型卡车：支持重型卡车中的大功率电气系统，可在严苛条件下提高性能。满足大型卡车的更高电流和电压需求，实现稳健可靠的连接。
- 船舶应用：适用于电动船舶，可在严苛的海洋环境中提供坚固可靠的高压连接。旨在满足大型船舶的更高功率要求，从而提供安全高效的配电。
PowerTube HVP-HD 1000 连接器系列
e
e
e
PowerTube HVP-HD 1400 连接器系列
e
e
常见问题
PowerTube HVP-HD 1400 180º 接头
问：PowerTube HVP-HD 1400 180º 接头如何应用于大电流应用？
答：PowerTube HVP-HD 1400 180º 接头设计用于处理高达 580 A 的连续电流，可适配更大的线径（70 mm² 至 150 mm²）。这使其适用于工商业车辆中的大电流应用。
问：如何借助 PowerTube HVP-HD 1400 180º 接头的安全功能提高可靠性？
答：这款接头包括高压互锁系统 (HVIL) 和连接器位置保证 (CPA) 结构。HVIL 能够帮助防止在连接器错误配接的情况下接合高压电路，而 CPA 可帮助防止意外断开连接，从而提高整体安全性和可靠性。
问：PowerTube HVP-HD 1400 180º 接头可在什么环境中使用？
答：PowerTube HVP-HD 1400 180º 接头符合 IP67 和 IP6K9K 防护等级，能够暴露在灰尘和水中，可承受严苛环境考验。这使其适用于工商业运输中的各种应用，例如建筑设备、公共交通车辆和船舶应用。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
连接器形状 圆形
-
可密封 是
-
连接器和端子端接到 母排
-
连接器产品类型 连接器组件
-
连接器产品类型 连接器组件
结构特性
-
PCB 安装方向 垂直
电气特征
-
工作电压 (VDC) 1000
-
标称电压架构 (V) 1000
-
工作电压 (VAC) 1000
主体特性
-
连接器和键控代码 A, A/B, A/B/C, A-B, B, C, C/D, C-D, D, D/E/F, E, E/F, F, G, G/H, G/H/J, H, J, J/K, K, K/L/M, L, L/M, M
-
主要产品颜色 土黄色, 橙色, 紫色, 红色, 绿色, 蓝色, 褐色, 黄色, 黑色
接触件特性
-
接合插针直径 14 mm [ .55 in ]
端接特性
-
PCB 端接方法 通孔 - 螺钉
机械附件
-
接合对准类型 极化
-
连接器安装类型 面板安装
使用环境
-
工作温度（最大值） 140 °C [ 284 °F ]
-
工组温度范围 -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 电源
行业标准
-
IP 等级 IP6K9K
参考编号
-
TE 内部编号 CAT-AQ4-HHD1400180
