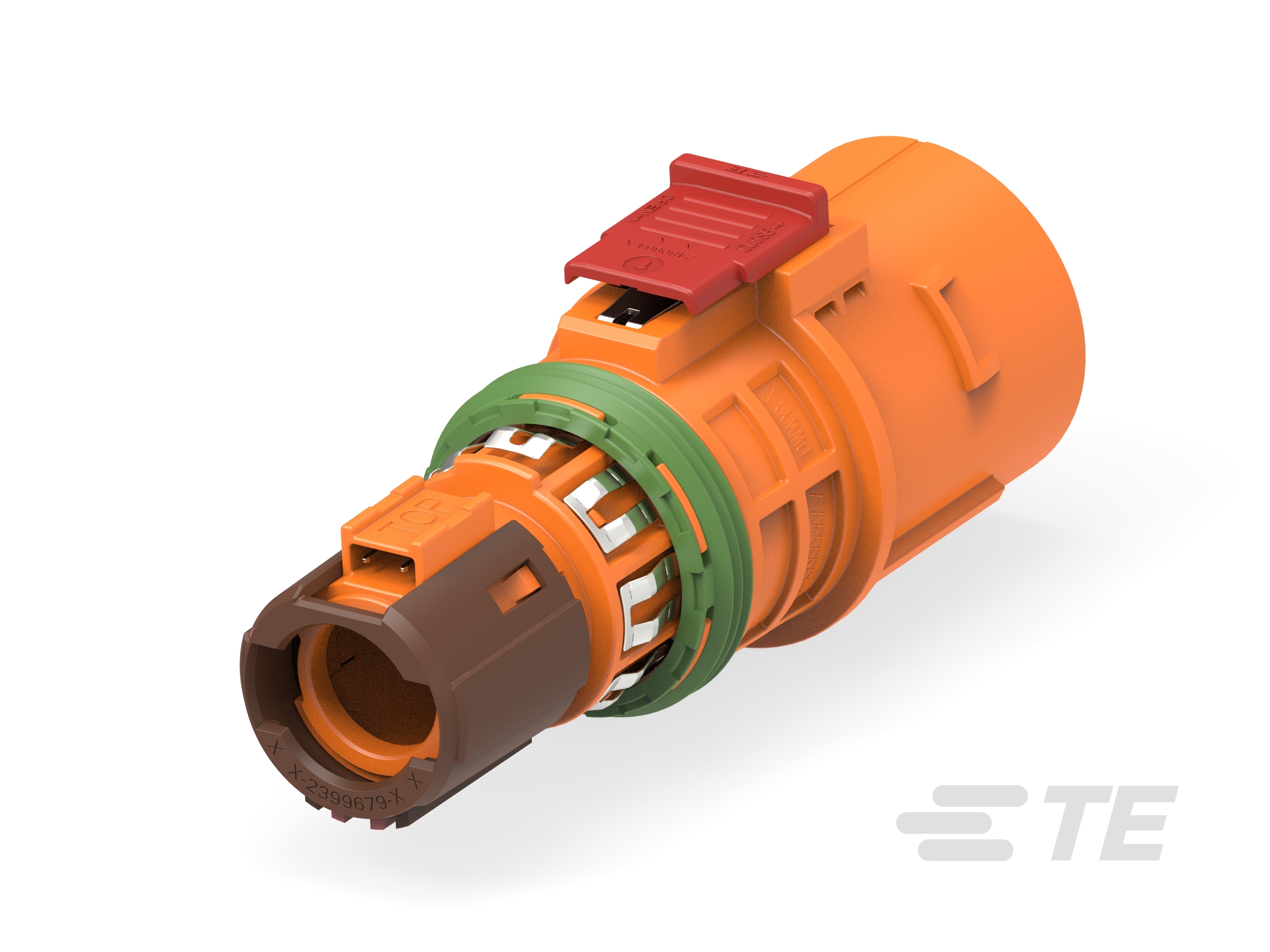

PowerTube HVP-HD 1400 插头预装件
PowerTube HVP-HD 1400 插头预装件是一款强大的解决方案，可在工商业车辆中实现大电流、高压连接。这款插头经过精心设计，可处理高达 580 A 的连续电流和 1000 V 额定电压，支持更大的线径，并提供比 1000 系列更出色的性能。PowerTube HVP-HD 1400 90º 插头具有 IP67 和 IP6K9K 防护等级、高压互锁系统 (HVIL) 和连接器位置保证 (CPA) 等功能，可在严苛环境中提供安全持久的连接。
产品特性
-
位数 : 1
-
连接器和壳体类型 : 母端子护套
-
接合插针直径 : 14 mm [ .55 in ]
-
连接器系统 : 线到面板
-
可密封 : 是
概述
主要优势
PowerTube HVP-HD 1400 插头预装件
- 更高的功率容量：支持高达 580 A 的连续电流，适用于要求严苛的大功率应用。
- 增强了安全性：采用 HVIL 和 CPA 以实现安全可靠的连接，从而降低了意外断开风险。
- 可靠的性能：具有 IP67 和 IP6K9K 防护等级，可防止灰尘和水进入，从而提供一致的性能。
- 灵活的兼容性：兼容更大的线径（70 mm² 至 150 mm²），为各种应用提供多功能性。
- 简化了组装：专为轻松使用模块化组件而设计，缩短了安装时间和降低了复杂性。
- 高 EMC 性能：360° 屏蔽可抵御电磁干扰，提供可靠的信号完整性。
- 坚固的结构：可承受发动机级振动和严苛环境条件，提高了长期耐用性。
PowerTube HVP-HD 1400 插头预装件可为工商业车辆提供大电流、高压连接，从而增强安全性和耐用性。
主要特性
PowerTube HVP-HD 1400 插头预装件
| 特性 | |
|---|---|
| 电流容量 |
高达 580 A |
| 额定电压 |
高达 1000 V |
| 防护等级 |
IP67、IP6K9K |
| 安全功能 | 高压互锁系统 (HVIL) 和连接器位置保证 (CPA) |
| 触点类型 | 母端子 |
| 线径兼容性 | 70 mm²、95 mm²、120 mm²、150 mm² |
| 屏蔽 | 360° 屏蔽（屏蔽电流高达主电流的 30%） |
| 抗振性 | ISO 16750-3 配置文件 7 和配置文件 9 |
| 颜色防错 | 12 防错键码 |
| 耐腐蚀性 | VDA 233-102 盐沫测试 |
| 外壳材料 | 耐用塑料 |
| 安装类型 | 母线对线 |
| 连接器形状 | 圆形 |
| UL 防火等级 | UL 94HB、UL 94V-0 |
| 工作温度范围 | -40°C 至 140°C（-40°F 至 284°F） |
实际应用
PowerTube HVP-HD 1400 插头预装件
- 大功率电机连接：帮助大电流需求高达 580 A 的电机实现可靠连接。
- 大型电池组集成：为电动和混合动力汽车中的大型电池组提供安全连接。
- 大电流配电系统：在各个子系统之间高效、安全地分配高压电力。
- 大功率车载充电器：连接大功率车载充电系统，确保电池安全可靠地充电。
- 大功率辅助设备：支持需要高电流连接的辅助系统，例如空调装置、动力转向系统等。
- 为大功率系统提供逆变器连接：为大功率逆变器中的母端子提供坚固的外壳。
- 建筑和农业设备：为大型机械中的大功率电气系统提供持久安全的连接。
- 公共交通车辆：适用于大巴和其他公共交通车辆，能够提供可靠且安全的高压连接。
- 重型卡车：支持重型卡车中的大功率电气系统，可在严苛条件下提高性能。
- 船舶应用：适用于电动船舶，可在严苛的海洋环境中提供强大的高压连接。
PowerTube HVP-HD 1000 连接器系列
e
e
e

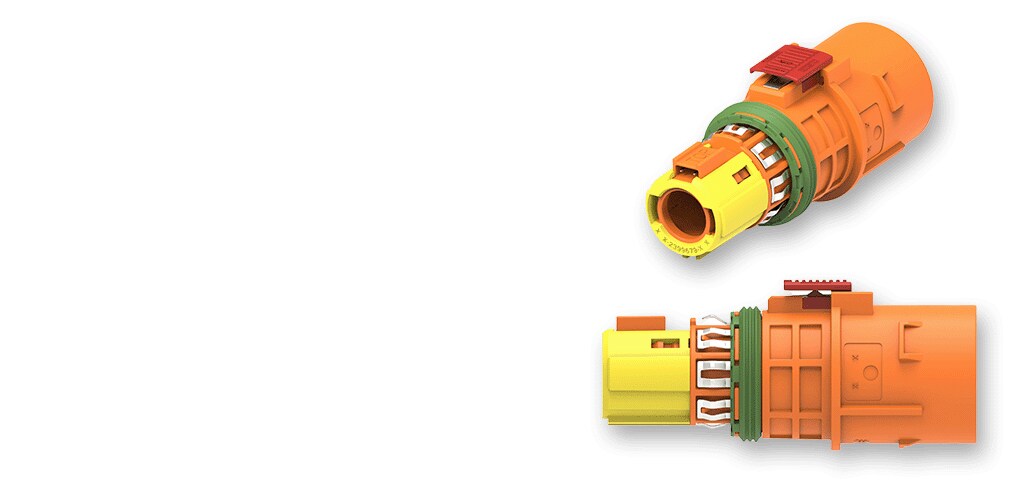

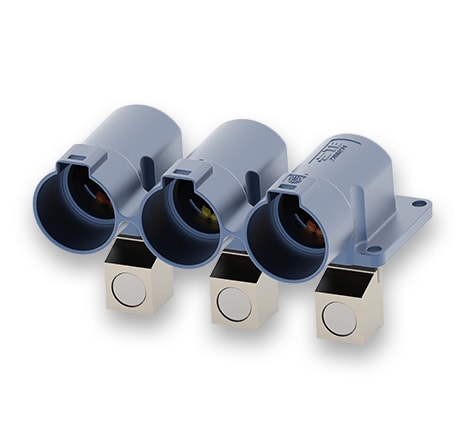

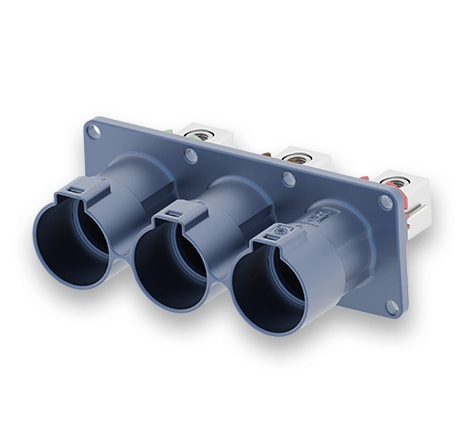

PowerTube HVP-HD 1400 连接器系列
e
e
常见问题
PowerTube HVP-HD 1400 插头预装件
问：PowerTube HVP-HD 1400 如何应用于大电流应用？
答：PowerTube HVP-HD 1400 设计用于处理高达 580 A 的连续电流，适用于更大的线径（70 mm² 至 150 mm²）。这使其适用于工商业车辆中的高要求大电流应用。
问：如何借助 PowerTube HVP-HD 1400 插头的安全功能提高连接安全性？
答：这款插头包括高压互锁系统 (HVIL) 和连接器位置保证 (CPA) 结构。HVIL 能够帮助防止在连接器错误配接的情况下接合高压电路，而 CPA 可帮助防止意外断开连接，从而提高整体安全性和可靠性。
问：PowerTube HVP-HD 1400 可以在哪些环境中使用？
答：PowerTube HVP-HD 1400 符合 IP67 和 IP6K9K 防护等级，能够暴露在灰尘和水中，可承受严苛环境考验。这使其适用于工商业运输中的各种应用，例如建筑设备、公共交通车辆和船舶应用。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
混合型连接器 是
-
连接器和壳体类型 母端子护套
-
连接器系统 线到面板
-
可密封 是
-
主要锁定特性 外壳集成
-
连接器和端子端接到 电线和电缆
结构特性
-
位数 1
-
行数 1
电气特征
-
工作电压 (VDC) 1000
-
工作电压 (VAC) 1000
主体特性
-
出线角度 180°
-
主要产品颜色 橙色
-
连接器和键控代码 A, B, C, D, E, F, G, H, J, K, L, M
接触件特性
-
端子类型 插座
-
接合插针直径 14 mm [ .55 in ]
机械附件
-
端子位置保证 是
-
接合对准类型 极化
-
应力消除 带有
-
连接器安装类型 电缆安装（自由悬挂）
壳体特性
-
外壳材料 PA GF
使用环境
-
工作温度（最大值） 140 °C [ 284 °F ]
-
工组温度范围 -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 电源
行业标准
-
UL 阻燃性等级 UL 94V-0
-
IP 等级 IPX9K
其他
-
可维修 是
-
能够保证连接器位置 是
参考编号
-
TE 内部编号 CAT-AQ4-HFFTH1400
