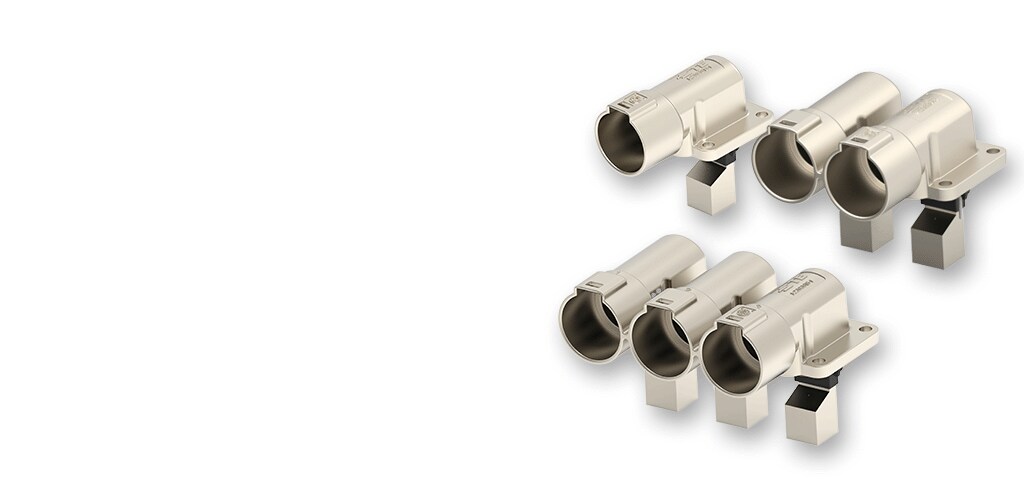

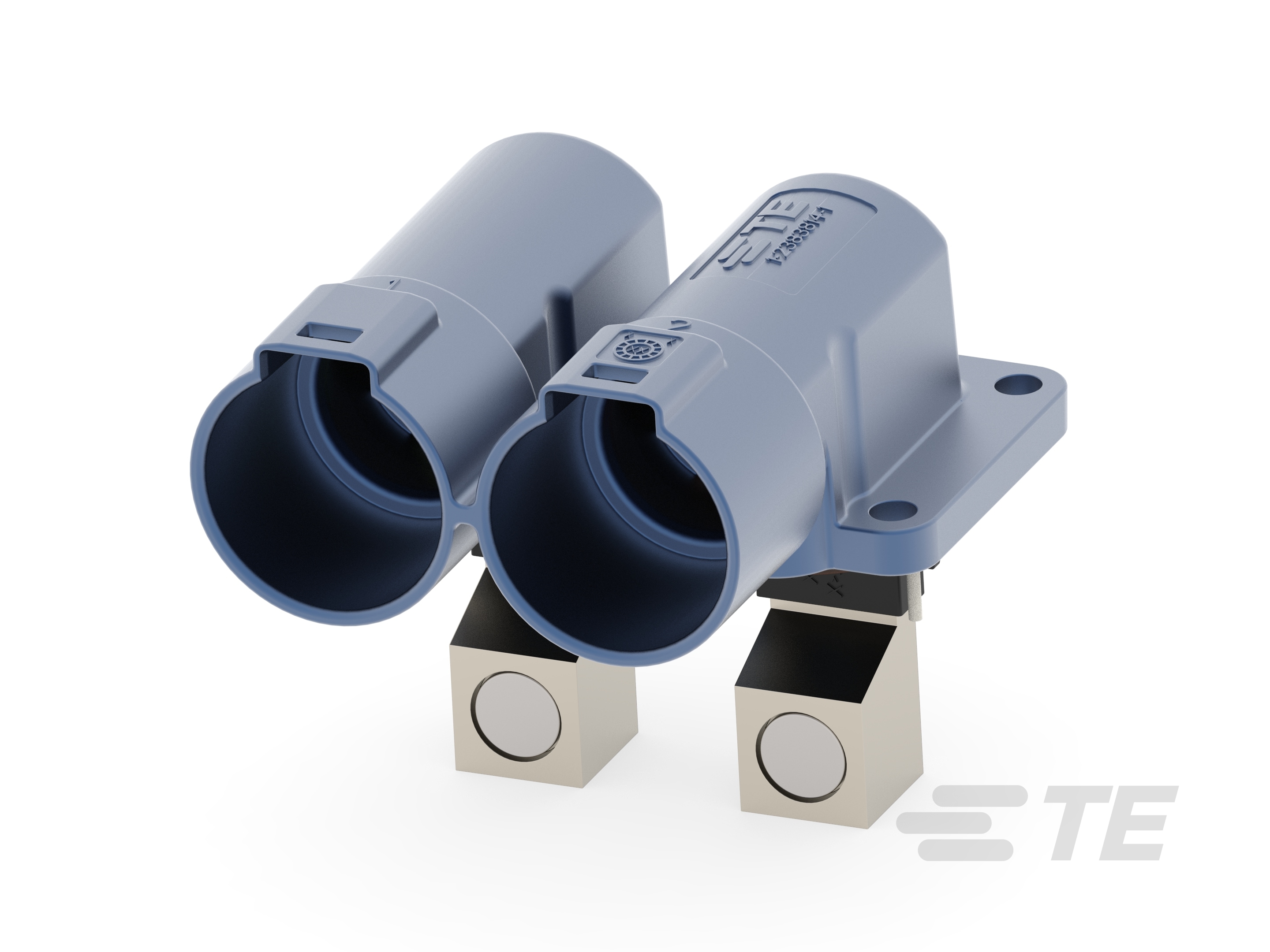

PowerTube HVP-HD 1000 90º 接头
PowerTube HVP-HD 1000 90º 接头采用直角设计，能够在工商业车辆中实现高效且节省空间的高压连接。这些连接器可处理高达 300 A 的连续电流和 1000 V 额定电压，从而提供坚固可靠的连接。PowerTube HVP-HD 1000 90º 插头具有 IP67 和 IP6K9K 防护等级、高压互锁系统 (HVIL) 和连接器位置保证 (CPA) 等功能，可在严苛环境中提供安全稳定的操作。这些连接器适用于电机连接、电池组集成和配电系统等应用，可提供模块化、可扩展性和简化的组装等功能。
产品特性
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 是
-
连接器和端子端接到 : 母排
-
端子额定电流（最大值） (A): 500
-
电路应用 : 电源, 电源和信号
概述
主要优势
PowerTube HVP-HD 1000 90º 接头
- 节省空间的设计：90º 方向设计可减少连接器占用面积，适合紧凑型安装。
- 高效的电缆管理：直角配置简化了电缆布线，从而减少了弯曲和潜在电线应力。
- 高可靠性：具有 IP67 和 IP6K9K 防护等级，可防止灰尘和水进入，从而提供一致的性能。
- 增强了安全性：具有高压互锁系统 (HVIL)和连接器位置保证 (CPA) 结构，可提供安全的连接。
- 大电流容量：支持高达 300 A 的连续电流，适用于高功率应用。
- 模块化设计：提供多种配置和方向选择，可灵活地满足各种应用需求。
- 坚固的结构：可承受发动机级振动和严苛环境条件，提高了长期耐用性。
- 广泛的兼容性：兼容各种线径（35 mm² 至 70 mm²），并提供多种颜色编码，便于识别。
- 高 EMC 性能：360° 屏蔽可抵御电磁干扰，提供可靠的信号完整性。
PowerTube HVP-HD 1000 90º 接头可为工商业车辆提供高效且节省空间的高压连接以及增强的安全功能。
主要特性
PowerTube HVP-HD 1000 90º 接头
| 特性 | |
|---|---|
| 方向 |
90º |
| 电流容量 |
高达 300 A |
| 额定电压 | 高达 1000 V |
| 防护等级 | IP67、IP6K9K |
| 安全功能 | 高压互锁系统 (HVIL) 和连接器位置保证 (CPA) |
| 触点类型 | 公端 |
| 触点大小 | 10 mm 圆形引脚 |
| 线径兼容性 | 35 mm²、50 mm²、70 mm² |
| 屏蔽 | 360° 屏蔽（屏蔽电流高达主电流的 30%） |
| 抗振性 | ISO 16750-3 配置文件 7 和配置文件 9 |
| 引脚数量 | 接头侧 1/2/3 个引脚，连接器侧 1 个引脚 |
| 颜色防错 | 12 防错键码 |
| 耐腐蚀性 | VDA 233-102 盐沫测试 |
| 安装类型 | 母线对线 |
| 接合对准 | 键控，极化肋 |
| 端接方法 | 压接 |
| 连接器形状 | 圆形 |
| 主要产品颜色 | 黑色、灰色、绿色 |
| UL 防火等级 | UL 94HB、UL 94V-0 |
| 工作温度范围 | -40°C 至 140°C（-40°F 至 284°F） |
实际应用
PowerTube HVP-HD 1000 90º 接头
- 电机连接：为工商业车辆中的电机提供坚固且节省空间的连接。
- 电池组集成：为电动和混合动力汽车中的电池组提供安全高效的连接。
- 配电系统：促进在车辆内的各个子系统之间高效、安全地分配高压电力。
- 车载充电器：适合连接车载充电系统，为车载电池提供可靠安全的充电。
- 大功率辅助设备：支持需要高压连接的辅助系统，例如空调装置、动力转向系统等。
- 逆变器连接：为电动和混合动力汽车中的逆变器提供安全高效的连接，从而支持其功率转换需求。
- 建筑和农业设备：为建筑和农业机械中的大功率电气系统提供可靠的连接。
- 公共交通车辆：适用于大巴和其他公共交通车辆，能够为高压系统提供持久且安全的连接。
- 重型卡车：支持重型卡车中的大功率电气系统，可在严苛条件下提供可靠的性能。
- 船舶应用：适用于电动船舶，可在严苛的海洋环境中提供可靠安全的高压连接。
PowerTube HVP-HD 1000 连接器系列
e
e

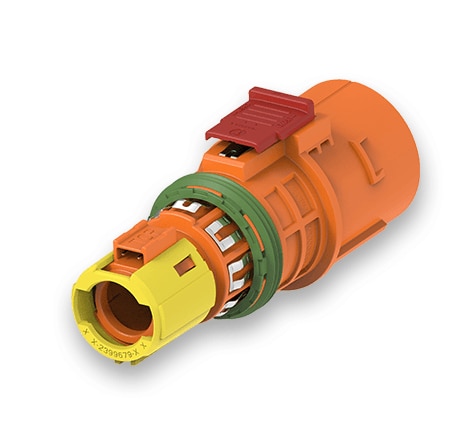

PowerTube HVP-HD 1400 连接器系列
e
e
e
常见问题
PowerTube HVP-HD 1000 90º 接头
问：PowerTube HVP-HD 1000 90º 接头的 90º 方向设计有哪些优势？
答：90º 方向设计具有多种优势，包括节省空间和提高电缆管理效率。它能够简化电缆布线，减少弯曲和潜在电线应力，从而提高紧凑或受限空间内连接的耐用性和可靠性。
问：PowerTube HVP-HD 1000 90º 接头包括哪些安全功能？
答：PowerTube HVP-HD 1000 90º 接头具有高压互锁系统 (HVIL) 和连接器位置保证 (CPA) 功能。HVIL 能够确保在连接器错误配接的情况下不会接合高压电路，而 CPA 可帮助防止意外断开连接，从而提高整体安全性。
问：PowerTube HVP-HD 1000 90º 接头最常用于哪些应用？
答：这些接头适用于各种高功率应用，包括电机连接、电池组集成、配电系统、车载充电器和高功率辅助设备。它们非常适合用于工商业车辆，例如电动和混合动力车辆、建筑和农业设备、公共交通车辆、重型卡车和船舶。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
连接器形状 圆形
-
可密封 是
-
连接器和端子端接到 母排
电气特征
-
工作电压 (VDC) 1000
-
标称电压架构 (V) 1000
-
工作电压 (VAC) 1000
主体特性
-
连接器和键控代码 A, A/B, A/B/C, AB, B, C, C/D, CD, D, D/E/F, E, E/F, F, G, G/H, G/H/J, H, J, J/K, K, K/L/M, L, L/M, M
-
主要产品颜色 土黄色, 橙色, 紫色, 红色, 红色 - 绿色, 绿色, 蓝色, 褐色, 褐色 - 绿色, 黄色, 黄色和绿色, 黑色
接触件特性
-
接合插针直径 (mm) 10
-
接合插针直径 (in) .393, .4
-
端子额定电流（最大值） (A) 500
端接特性
-
PCB 端接方法 通孔 - 螺钉
机械附件
-
接合对准类型 极化
-
连接器安装类型 面板安装
使用环境
-
工作温度（最大值） 140 °C [ 284 °F ]
-
工组温度范围 -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 电源, 电源和信号
行业标准
-
IP 等级 IP6K9K, IPX9K
参考编号
-
TE 内部编号 CAT-AQ4-HHD100090
