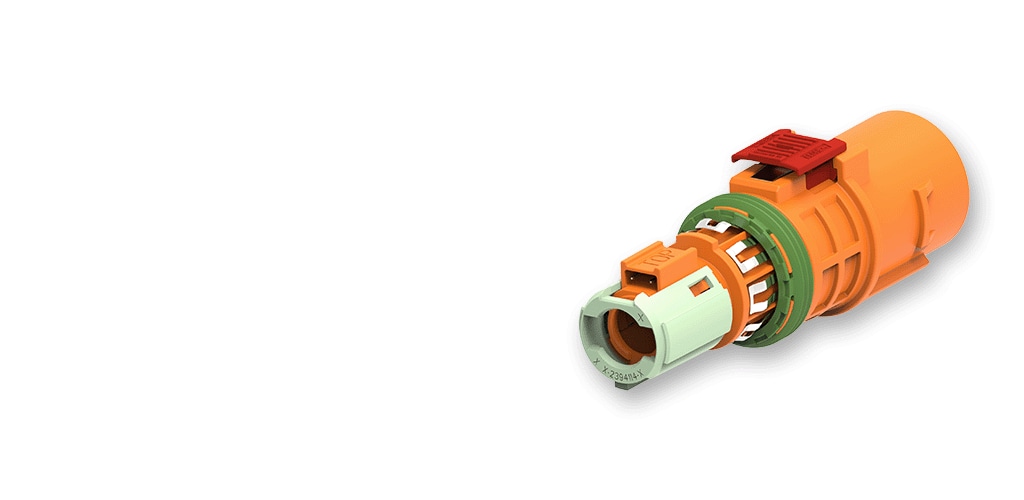

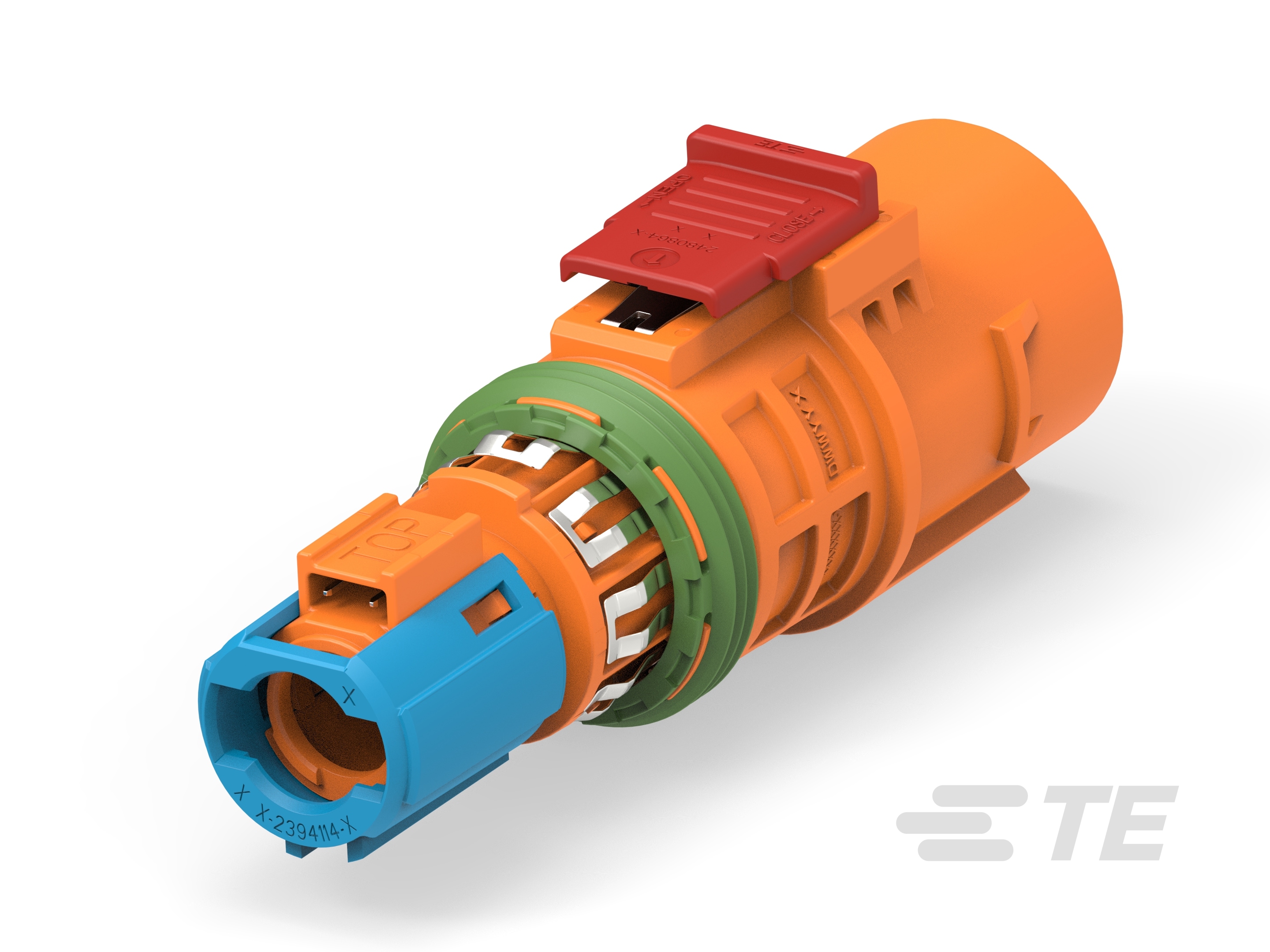

PowerTube HVP-HD 1000 插头预装件
PowerTube HVP-HD 1000 插头预装件是一种可靠的多功能解决方案，可满足高压连接需求，提供增强的安全性、稳健的性能和易用性。无论是用于电动机、电池组还是配电系统，这款外壳都能提供安全高效的连接，满足电动汽车市场不断增长的需求。PowerTube HVP-HD 1000 插头专为承受具有挑战性的环境考验而设计，是延长工商业运输应用中高压连接的寿命和可靠性的绝佳选择。
产品特性
-
位数 : 1
-
连接器和壳体类型 : 母端子护套
-
接合插针直径 : 10 mm [ .4 in ]
-
连接器系统 : 线到面板
-
可密封 : 是
概述
主要优势
PowerTube HVP-HD 1000 插头预装件
- 大电流和电压容量：PowerTube HVP-HD 1000 插头设计用于处理高达 300 A 的连续电流和 1000 V 额定电压，可为大功率应用提供出色的性能。
- 增强的安全功能：这款外壳具有高压互锁系统 (HVIL) 和连接器位置保证 (CPA) 功能，可提供安全连接并有助于防止意外断开，从而增强高压环境中的整体安全性。
- 卓越的环保性：这款插头符合 IP67 和 IP6K9K 防护等级，具有出色的防尘和防水能力，适用于严苛的高要求环境。
- 多功能兼容性：这款插头兼容各种线径（包括 35 mm²、50 mm² 和 70 mm²），可提供多种颜色编码，便于识别和组装。
- 坚固的结构：这款插头由耐用的塑料材料制成，可承受发动机级振动和极端环境考验，从而实现长期可靠性和耐用性。
- 360° 屏蔽：这款外壳具有 360° 屏蔽层，可提供全面的电磁兼容性 (EMC)，防止电磁干扰 (EMI) 并实现可靠的信号完整性。
- 简化了组装和安装：外壳的模块化设计和用户友好的功能可帮助您轻松快速地组装，缩短安装时间和降低复杂性，并最终降低系统总成本。
- 应用广泛：适用于各种高功率应用，包括电动机连接、电池组集成、配电系统、车载充电器以及工商业车辆中的大功率辅助设备。
PowerTube HVP-HD 1000 插头预装件可为工商业车辆提供安全的高压连接和增强的安全性。
主要特性
PowerTube HVP-HD 1000 插头预装件
| 特性 | |
|---|---|
| 电流容量 |
高达 300 A |
| 额定电压 |
高达 1000 V |
| 防护等级 |
IP67、IP6K9K |
| 安全功能 | 高压互锁系统 (HVIL) 和连接器位置保证 (CPA) |
| 触点类型 | 母端子 |
| 线径兼容性 | 35 mm²、50 mm²、70 mm² |
| 屏蔽 | 360° 屏蔽（屏蔽电流高达主电流的 30%） |
| 抗振性 | ISO 16750-3 配置文件 7 和配置文件 9 |
| 颜色防错 | 12 防错键码 |
| 耐腐蚀性 | VDA 233-102 盐沫测试 |
| 外壳材料 | 耐用塑料 |
| 安装类型 | 母线对线 |
| 连接器形状 | 圆形 |
| UL 防火等级 | UL 94HB、UL 94V-0 |
| 工作温度范围 | -40°C 至 140°C（-40°F 至 284°F） |
实际应用
PowerTube HVP-HD 1000 插头预装件
- 电机连接：为工商业车辆中的电机提供强大可靠的连接，从而实现高效的电力传输。
- 电池组集成：为电动和混合动力汽车中的电池组提供安全连接，有助于实现一致的性能。
- 配电系统：协助在各个子系统之间分配高压电力，提高运营效率。
- 车载充电器：适用于车载充电系统中的母端子，有助于保持安全可靠的连接。
- 大功率辅助设备：支持需要高压连接的辅助系统（例如空调装置、动力转向系统等），帮助增强车辆的整体功能。
- 逆变器连接：为逆变器中的母端子提供坚固的外壳，支持有效的功率转换。
- 建筑和农业设备：帮助保持建筑和农业机械中大功率电气系统的可靠连接，提供操作耐久性。
- 公共交通车辆：适用于大巴和其他公共交通工具，有助于提高高压系统的可靠性和安全性。
- 重型卡车：支持重型卡车中的大功率电气系统，有助于在严苛条件下保持高性能。
- 船舶应用：适用于电动船舶，可在严苛的海洋环境中为母端子提供可靠的外壳。

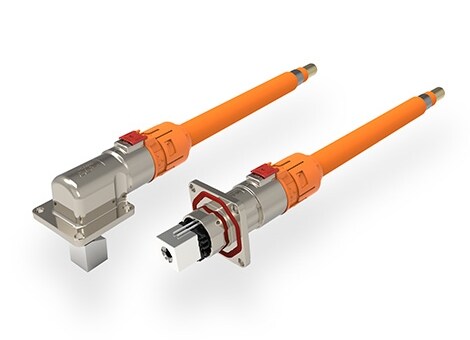

PowerTube HVP-HD 1000 连接器系列
e
e
PowerTube HVP-HD 1400 连接器系列
e
e
e
常见问题
PowerTube HVP-HD 1000 插头预装件
问：PowerTube HVP-HD 1000 插头预装件包括哪些安全功能？
答：PowerTube HVP-HD 1000 插头预装件具有高压互锁系统 (HVIL) 和连接器位置保证 (CPA) 功能。HVIL 可帮助防止在连接器错误配接的情况下，不会结合高压电路，而 CPA 有助于保护连接以防止意外断开。
问：PowerTube HVP-HD 1000 插头预装件符合哪些环保等级？
A：此插头符合 IP67 和 IP6K9K 防护等级，具有很强的防尘和防水能力。这使其适用于严苛环境条件，在工商业运输应用中能够提供可靠的性能。
问：哪些线径与 PowerTube HVP-HD 1000 插头预装件兼容？
答：PowerTube HVP-HD 1000 插头预装件与 35 mm²、50 mm² 和 70 mm² 线径兼容。这种灵活性使它们能够用于各种高功率应用，为工商业车辆应用提供可靠高效的连接。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
混合型连接器 是
-
连接器和壳体类型 母端子护套
-
连接器系统 线到面板
-
可密封 是
-
主要锁定特性 外壳集成
-
连接器和端子端接到 电线和电缆
结构特性
-
位数 1
-
行数 1
电气特征
-
工作电压 (VDC) 1000
-
工作电压 (VAC) 1000
主体特性
-
出线角度 180°
-
主要产品颜色 橙色
-
连接器和键控代码 A, B, C, D, E, F, G, H, J, K, L, M
接触件特性
-
端子类型 插座
-
端子大小 10mm
-
接合插针直径 10 mm [ .4 in ]
机械附件
-
端子位置保证 是
-
接合对准类型 极化
-
应力消除 带有
-
连接器安装类型 电缆安装（自由悬挂）
壳体特性
-
外壳材料 PA GF
使用环境
-
工作温度（最大值） 140 °C [ 284 °F ]
-
工组温度范围 -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 电源
行业标准
-
UL 阻燃性等级 UL 94V-0
-
IP 等级 IPX9K
其他
-
可维修 是
-
能够保证连接器位置 是
参考编号
-
TE 内部编号 CAT-AQ4-HFFTH1000
