PowerTube HVP-HD 1000 180º 接头

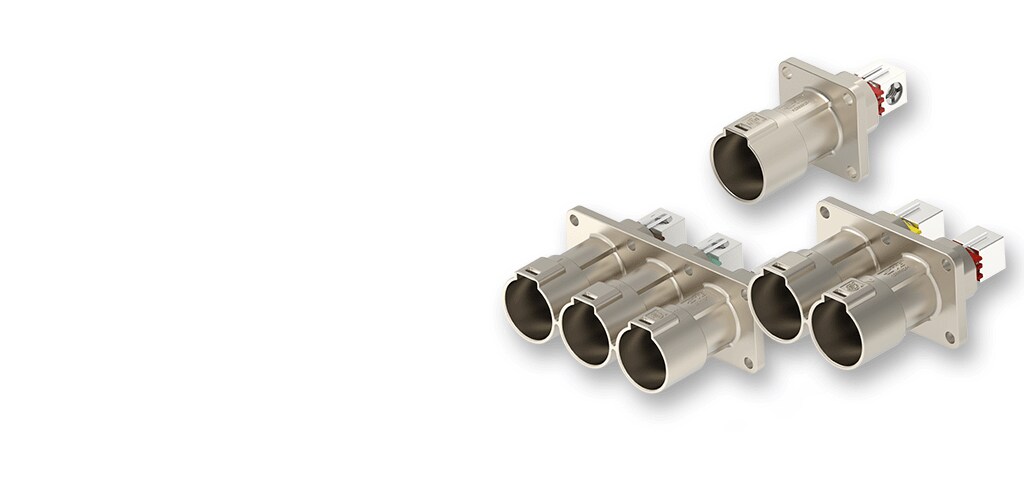

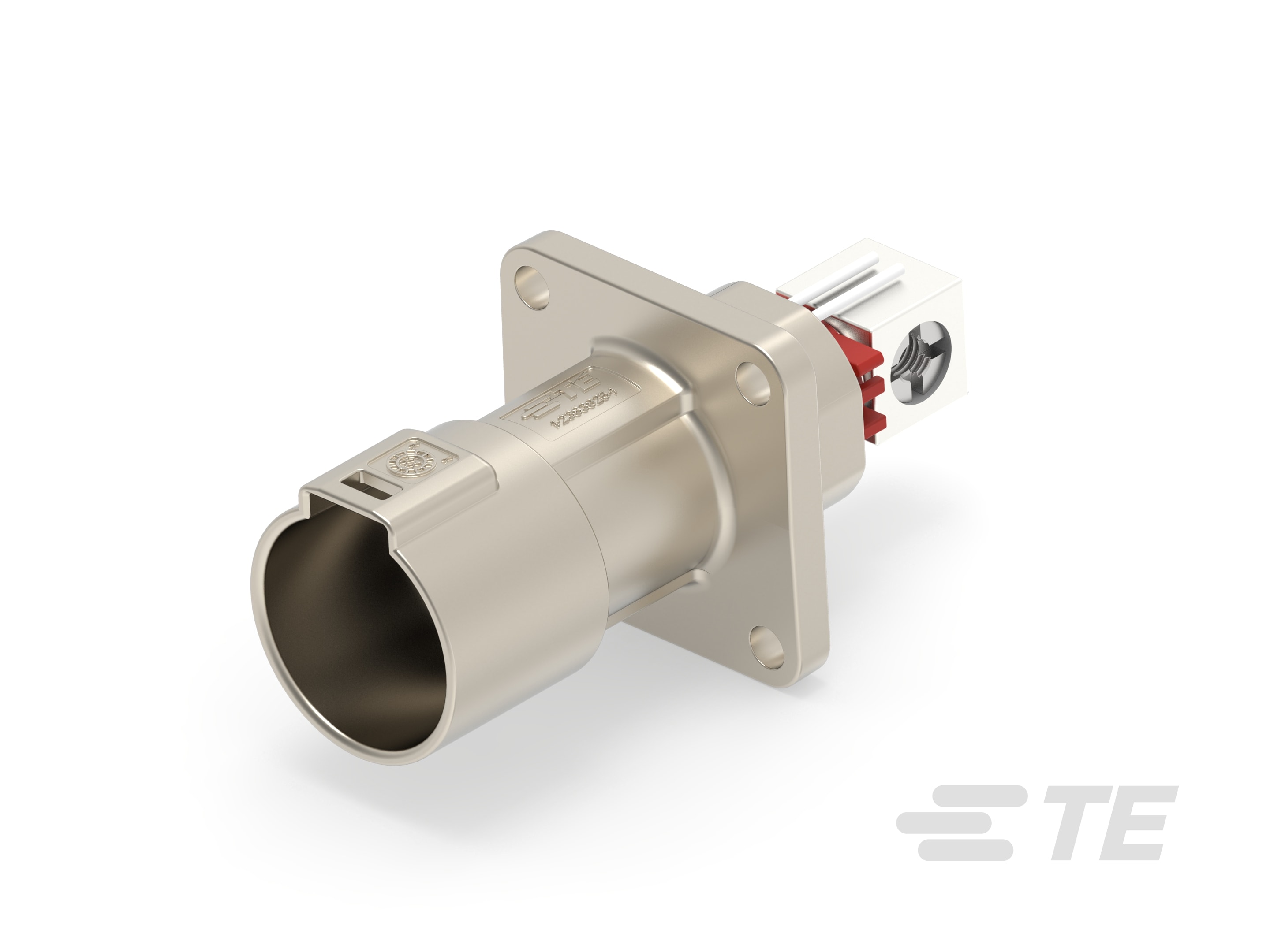

PowerTube HVP-HD 1000 180º 接头是全罩式 PCB 安装接头，可为工商业车辆中的大功率电动汽车应用提供可靠且安全的连接。这款接头设计为可处理高达 300 A 和 1000 V 的大型电气负载，适用于需要强大性能、模块化和可扩展性的应用。
产品特性
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 是
-
连接器和端子端接到 : 母排
-
端子额定电流（最大值） (A): 500
概述
主要优势
PowerTube HVP-HD 1000 180º 接头
- 高可靠性：具有 IP67 和 IP6K9K 防护等级，可防止灰尘和水进入，从而提供一致的性能。
- 大电流容量：支持高达 300 A 的连续电流，适用于高功率应用。
- 增强了安全性：具有高压互锁系统 (HVIL)和连接器位置保证 (CPA) 结构，可提供安全可靠的连接。
- 模块化设计：提供多种配置和方向 (180º) 选择，可灵活地满足各种应用需求。
- 坚固的结构：可承受发动机级振动和严苛环境条件，提高了长期耐用性。
- 简化了组装：圆形设计和模块化简化了电缆布线和连接器组装，从而降低了系统总成本。
- 广泛的兼容性：兼容各种线径（35 mm² 至 70 mm²），并提供多种颜色编码，便于识别。
- 高 EMC 性能：360° 屏蔽可抵御电磁干扰，提供可靠的信号完整性。
- 用途广泛：适用于电动机连接、电池组集成、配电系统和大功率辅助设备。
PowerTube HVP-HD 1000 180º 接头可为工商业车辆提供可靠的高压连接。
主要特性
PowerTube HVP-HD 1000 180º 接头
| 特性 | |
|---|---|
| 方向 |
180º |
| 电流容量 |
高达 300 A |
| 额定电压 | 高达 1000 V |
| 防护等级 | IP67、IP6K9K |
| 安全功能 | 高压互锁系统 (HVIL) 和连接器位置保证 (CPA) |
| 触点类型 | 公端 |
| 触点大小 | 10 mm 圆形引脚 |
| 线径兼容性 | 35 mm²、50 mm²、70 mm² |
| 屏蔽 | 360° 屏蔽（屏蔽电流高达主电流的 30%） |
| 抗振性 | ISO 16750-3 配置文件 7 和配置文件 9 |
| 引脚数量 | 接头侧 1/2/3 个引脚，连接器侧 1 个引脚 |
| 颜色防错 | 12 防错键码 |
| 耐腐蚀性 | VDA 233-102 盐沫测试 |
| 安装类型 | 母线对线 |
| 接合对准 | 键控，极化肋 |
| 端接方法 | 压接 |
| 连接器形状 | 圆形 |
| 主要产品颜色 | 黑色、灰色、绿色 |
| UL 防火等级 | UL 94HB、UL 94V-0 |
| 工作温度范围 | -40°C 至 140°C（-40°F 至 284°F） |
实际应用
PowerTube HVP-HD 1000 180º 接头
- 电机连接：为工商业车辆中的电机提供强大可靠的连接，从而实现高效的电力传输。
- 电池组集成：为电动和混合动力汽车中的电池组提供安全和高性能的连接，保持操作完整性。
- 配电系统：促进在车辆内的各个子系统之间高效、安全地分配高压电力。
- 车载充电器：非常适合连接车载充电系统，为车载电池提供可靠安全的充电。
- 大功率辅助设备：支持需要高压连接的辅助系统，例如空调装置、动力转向系统等。
- 逆变器连接：为电动和混合动力汽车中的逆变器提供安全高效的连接，从而支持其功率转换需求。
- 建筑和农业设备：为建筑和农业机械中的大功率电气系统提供可靠的连接。
- 公共交通车辆：适用于大巴和其他公共交通车辆，能够为高压系统提供持久且安全的连接。
PowerTube HVP-HD 1000 连接器系列
e
e
PowerTube HVP-HD 1400 连接器系列
e
e
e
常见问题
PowerTube HVP-HD 1000 180º 接头
问：PowerTube HVP-HD 1000 180º 接头的主要安全功能是什么？
答：PowerTube HVP-HD 1000 180º 接头包括高压互锁系统 (HVIL) 和连接器位置保证 (CPA) 结构，可提高安全性。HVIL 能够帮助防止在连接器错误配接的情况下接合高压电路，而 CPA 通过帮助防止意外断开连接来提供额外的安全保护。
问：PowerTube HVP-HD 1000 180º 接头符合哪些防护等级？
答：PowerTube HVP-HD 1000 180º 接头的防护等级为 IP67 和 IP6K9K。这意味着它们具有很强的防尘和抗水能力，适用于工商业车辆应用中常见的严苛环境条件。
问：哪些线径与 PowerTube HVP-HD 1000 180º 接头兼容？
答：PowerTube HVP-HD 1000 180º 接头与 35 mm² 至 70 mm² 线径范围兼容。这种灵活性使它们能够用于各种高功率应用，为工商业车辆提供安全高效的连接。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
连接器形状 圆形
-
可密封 是
-
连接器和端子端接到 母排
-
连接器产品类型 连接器组件
-
连接器产品类型 连接器组件
结构特性
-
PCB 安装方向 垂直
电气特征
-
工作电压 (VDC) 1000
-
标称电压架构 (V) 1000
-
工作电压 (VAC) 1000
主体特性
-
连接器和键控代码 A, A/B, A/B/C, AB, B, C, C/D, CD, D, D/E/F, E, E/F, F, G, G/H, G/H/J, H, J, J/K, K, K/L/M, L, L/M, M
-
主要产品颜色 土黄色, 橙色, 紫色, 红色, 绿色, 蓝色, 褐色, 黄色, 黄色和绿色, 黑色
接触件特性
-
接合插针直径 (mm) 10
-
接合插针直径 (in) .04, .393
-
端子额定电流（最大值） (A) 500
端接特性
-
PCB 端接方法 通孔 - 螺钉
机械附件
-
接合对准类型 极化
-
连接器安装类型 面板安装
使用环境
-
工作温度（最大值） 140 °C [ 284 °F ]
-
工组温度范围 -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 电源, 电源和信号
行业标准
-
IP 等级 IP6K9K, IPX9K
参考编号
-
TE 内部编号 CAT-AQ4-HHD1000180
