T 形连接器

T 形连接器轨道

我们的符合轨道车辆标准的 C 型接口 T 形连接器提供与变压器的安全接口,是密封车顶系统的一部分。这些行业标准弯头连接器由硅制成,符合 EN45545 标准。

T 形连接器系列专门针对轨道车辆市场进行了优化和测试,符合有关火灾和烟雾的 EN45545-2:2013 – HL2 标准、 有关冲击和振动的 IEC 61373: 2010 标准规定。此外,该款产品还接受了高电压开关瞬变加速寿命测试,这是 TE Connectivity 内部开发的一种特殊测试方法,旨在模拟轨道车辆车顶应用中产生的典型瞬变效应。

主要特性

  • T 形连接器的绝缘依靠高度改良的硅橡胶,其特征是高耐电痕和耐燃性。这在极宽的温度范围内提供了可靠的操作。
  • 接地引线易于断开,确保了轻松安装和测试。
  • 薄壁屏蔽层将永久胶合在绝缘体上,使连接系统免于受到意外接触。
  • 总体尺寸的设计旨在占用最小空间。
  • 后部插头易插入,带有电容测试点,可用来确定电路是否接通。导电帽将保护此测试点。
  • 按照 EN50180 和 EN50181 规定设计,针对高达 800A 的应用且适配 630A 和 125A 衬套(“C1”和“C2”接口)。
  • T 形连接器与 CLC/TS 50537 衬套兼容。
  • 适用于列车内部和外部高电压连接(建议对外部安装实施机械保护)。
  • 应用范围广,覆盖从 50 到 240 mm2 的电缆截面。
  • 通过 800A DIN 铜质接线片进行导线连接。
  • 适合但不限于 18/30 kV 和 26/45 kV 轨道车辆电缆,如 Prysmian/Draka TENAX-TRAIN-Plus 电缆和 Nexans Flamex Panto 电缆
T 形连接器

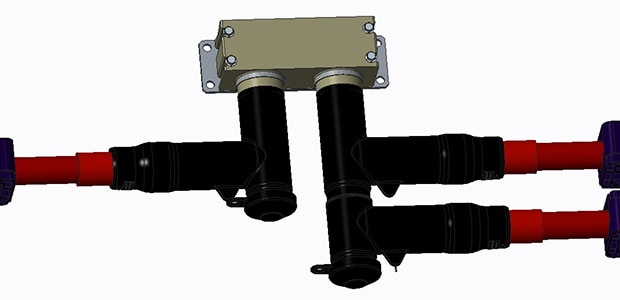

我们的 T 形连接器还可与 U 形连接器组合作为系统拆分器。

PRYSMIAN、DRAKA、PROTOLON、FLAMEX、FLAMEX PANTO 是其各自所有者的商标
