高电压连接器

高压 (HV) 连接器

U 形连接器和 L 形接头连接器是符合轨道车辆标准的产品,专为机车、动车组 (EMU) 和高速列车上的高压电气设备互连而设计。

U 形连接器

U 形连接器组件作为可配置系统的一部分,安装后,将构成完全封装的接地屏蔽总成的一部分。这种系统的优点是,由于封装设计采用紧凑的设计解决方案,所以无需满足基于 IEC 60077-1 的间隙和漏电要求。

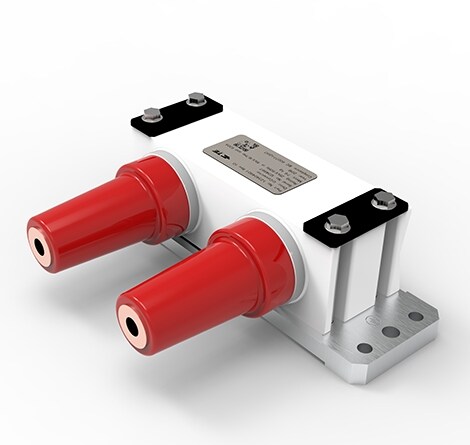

U 形连接器组件由安装在安装板上的模制树脂绝缘 U 形连接器组成。它有两个 C2 型模制树脂可分离连接器衬套,提供完全绝缘的端接,允许连接和断开高电压电缆。

L 形接头连接器

L 形插头式连接器是符合轨道车辆标准的产品,专为机车、动车组和高速列车上的高压电气设备互连而设计。它采用完全绝缘端接,减少了外部因素(如污染空气、高海拔和各种天气条件)的影响,能够适应严苛环境。它易于在现场组装和拆卸,为列车维护带来很大便利。



特点

  • 27.5kV 车顶和设备连接电缆接头针对铁路环境进行了优化
  • 已由 TE 装配和测试,以便简化供应链并便于现场安装
  • 针对不同应用定制设计
  • 适用于各种严苛环境应用的完全绝缘解决方案
  • 可分离接头有助于确保轻松安装和维护
高电压连接器
U 形连接器
高电压连接器
L 形接头连接器
T 形连接器
我们的 T 形连接器还可与 U 形连接器组合作为系统拆分器。
