连接盘网格阵列 (LGA) 插槽

面向下一代的 LGA 插槽

连接盘网格阵列 (LGA) 插槽可实现印刷电路板 (PCB) 和处理器之间的电气压连。LGA 插槽是可实现 x86 LGA 微处理器封装的最新插槽技术之一,引脚数最多可达 4200 个。这些插槽可以提供连接到微处理器封装的压缩电气接口,并通过焊球表面贴装的方式焊接到 PCB。我们的 LGA 插槽具有灵活的工具,可为技术原型提供优质、快速的周转时间,从而使插槽在计划初期即可供使用。我们的 LGA 插槽用于高性能计算、服务器、工作站和台式机。

我们独特的新型 XLA 插槽技术提供更稳定的性能,弯曲问题较传统模制 LGA 插槽改善了 78%。 这款插槽采用印刷电路板 (PCB) 基质而非其他塑料材料制成,这意味着该插槽的弯曲程度与安装它的 PCB 并无二异。在将插槽安装到 PCB 上以及在将处理器安装到插槽中时,这种弯曲控制让定位得到了 33% 的改善。利用 XLA 插槽技术,引脚数可扩展到 10,000 多个,成为市面上最大的一件式插槽。XLA 插槽可提供高达 56Gbps 的数据速率,是速度和大小的完美结合。

产品特性:

LGA 插槽
  • 插槽护套便于对 PCB 进行高效焊接。
  • 插槽配有便于真空拾放的帽。
  • 背板可选用镀锌层和镀镍层。

产品详细信息:

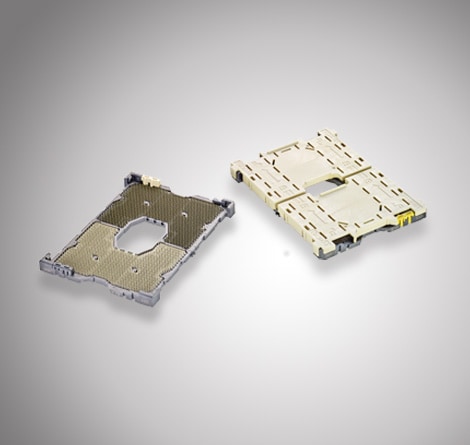

LGA 3647 插槽
  • 间距:0.9906 mm 六角
  • SP 高度:2.7 mm
  • 正向力:25gf,标称定义
  • 引脚数:3647
  • 插针阵列:49x74
  • 多件式护套:2 件式
LGA 3647 插槽和硬件

LGA 3647 插槽和硬件

  1. LGA 3647 插座和硬件(英文版)

利用 TE 全新的 LGA 3647 插座和硬件,设计人员可充分利用 Intel 性能更高且系统扩展更佳的新处理器。
