LoRaWAN 无线加速度传感器

8xx1N 的操作概念 (CONOPS) 是什么？

8xx1N 系列是一款振动传感器，具有板载电源、信号和数据处理以及无线通信无线电功能。8xx1N 根据用户配置的设定间隔监测振动。

间隔开始时：

• 8xx1N 通电
• 监测一段时间内的振动
• 使用快速傅里叶变换 (FFT) 处理该时间序列数据
• 然后，传输从 FFT 得出的汇总频率分量数据。

该频率数据可供分析师和/或算法用于识别潜在机器故障及其类型。

这款传感器可提供持续监测，无需振动分析师在危险区域或难以到达的位置检查昂贵的人工路线，并且可以缩短过去监测成本过高的设备的计划外停机时间。

8xx1N 设计用于监测哪种类型的机器？

8xx1N 系列是旋转设备的理想选择，包括泵、电机、压缩机、变速箱、轴承和机械密封件。传感器以用户可选的固定间隔监测振动，并通过无线连接报告振动数据。

8xx1N 不为地震或冲击监测而设计，在这些监测中，要测量的振动事件会短暂爆发或以不规则的间隔发生。

如何将 8xx1N 安装到要监测的设备中？

8xx1N 需要与设备建立牢固的机械连接。首选金属螺柱安装，以最大限度提高振动传递能力。当螺柱无法使用时，磁性和粘合安装是次要选择。使用粘合安装时，建议使用环氧树脂或氰基丙烯酸酯。

不建议采用泡沫、胶带或其他柔软或海绵状安装，因为这会大大降低传感器性能。

传感器有多大？

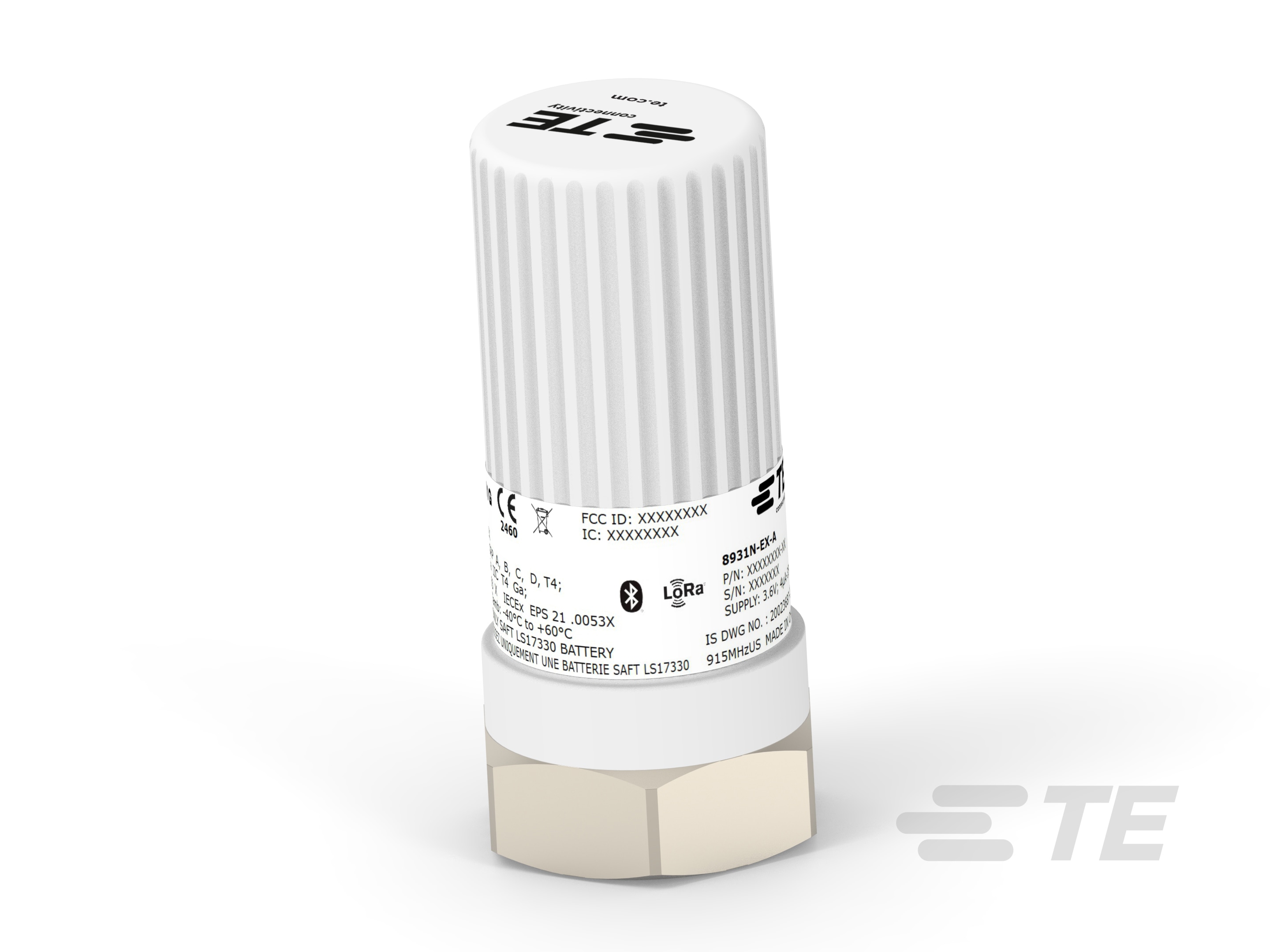

这款传感器近似圆柱体，高 8 cm，直径为 3.2 cm。顶部由一个可拆卸的塑料盖组成，盖住电子设备和电池。底座由 316L 不锈钢制成，六角头，平面至平面尺寸为 3.5 cm。

一台机器上需要多少个传感器？

一台设备上需要测量的点数取决于许多因素，包括机器类型、需要检测的故障类型、可用冗余以及设备操作员的预算。至少建议进行旋转轴径向的单轴测量。

三轴传感器是一种改进，可用于测量多个轴的振动，包括设备的轴向和切向。对于复杂的机器和更高的频率，三轴设备是首选，因为设备中的振动将非常复杂，并且会在多个轴上发生。

在电机驱动另一台设备（压缩机、泵等）的应用中，建议为电机和从动附件使用单独的传感器。大多数应用在两者之间都有一个轴耦合，并且轴耦合不能很好地传递振动。

89xxN 和 85xxN 产品之间有什么区别？

89xxN 设计有 LoRa 通信功能，用于将数据发送到网络。它采用两种配置方式：通过 LoRa，或者通过蓝牙低功耗 (BLE) 技术，该技术使用在 Google Play 和 Apple 的 App Store 中找到的 TE SensorConnect 应用程序。

85xxN 设计为仅通过 BLE 传输数据，也支持通过 BLE 进行设备配置。

估计传输距离是多少？

89x1N 通过 LoRa 进行通信，LoRa 可以传输公里级的数据。85x1N 通过蓝牙低功耗 (BLE) 进行通信，可以传输米级（约 10-100 米）数据。确切传输范围将根据传感器位置、接收器位置、大气条件和干扰设备/结构而有所不同。

多久进行一次测量？多久传输一次数据？

对于 8511N、8531N 和 8911N，定期进行振动测量，范围从每 1 分钟一次到每 24 小时一次。对于 8931N，定期进行振动测量，范围从每 15 分钟一次到每 24 小时一次。收集和处理数据后立即传输数据。

可以在 LoRaWAN 专用和公共网络上使用传感器吗？

89x1N 系列设计为可与公共和专用 LoRaWAN 网络一起运行。如需连接到这些网络，需要了解特定网络设置。

如何查看或访问数据？是否提供可视化或分析工具？

数据传输到 BLE 或 LoRa 连接，之后可以灵活地保存、增强、分析和可视化数据。TE 提供 TE SensorConnect 应用程序来配置传感器并进行有限的数据可视化。此外，用户还可以构建自己的后端解决方案，以使用我们的文档通过 LoRa 或 BLE 检索传感器中的数据。

无线通信使用什么协议？

TE 无线振动传感器支持两种不同的无线通信协议，即 LoRaWAN 和蓝牙低功耗 (BLE)。当传输距离较长，达到公里级时，首选 LoRaWAN；当传输距离较短时，只有米级时，首选 BLE。BLE 具有比 LoRaWAN 更高的数据传输带宽，这意味着可以在相同的时间内传输更多数据。这使得它们在功能上存在一些差异。

89x1N 型通过 LoRaWAN 协议进行通信。LoRaWAN 协议规定了区域特定的频率和信道计划，因此 TE 提供两种 LoRaWAN 选项：915MHz，即适用于美国和加拿大的 US902-928 选项，以及 868MHz，即适用于欧洲大部分地区的 EU862-870 选项。89x1N 型还包括蓝牙通信链路，但在这些型号中，蓝牙链路仅用于配置传感器，不用于传输传感器数据。

85x1N 型通过 BLE 协议进行通信。BLE 协议使用 2.4GHz 的频率，是全球标准化协议

典型电池寿命有多长？

在大多数情况下，典型电池寿命预计在 4-10 年之间。但是，配置的设置和环境因素可能会影响电池寿命体验。这些因素包括但不限于：

• 测量间隔
• 无线电发射功率水平
• 环境温度

可以使用除 TE Connectivity 推荐电池外的其他任何电池吗？

对于需要本质安全认证设备的任何应用，请务必使用 TE Connectivity 推荐的电池。推荐的电池带有电池制造商的本质安全认证。使用非品牌或其他型号的电池可能会增加发生火灾、爆炸、受伤或死亡的机会。

传感器是否需要定期校准和维护？

设计该传感器时使用的元件可确保长期稳定性，并且其性能在规格范围内将保持数年时间。不需要在现场校准。唯一需要进行的维护是在电量耗尽时更换电池。安装手册中提供了如何更换电池的具体说明。

对于 3 轴设备，如何确定每个轴的方向？

传感器底部附近六角区域一个平面上的标记显示了如何确定 X、Y 和 Z 敏感方向。X 方向平行于安装面和带有标记的六角平面。Y 轴垂直于带有标记的六角平面。Z 轴垂直于安装面。
