概述

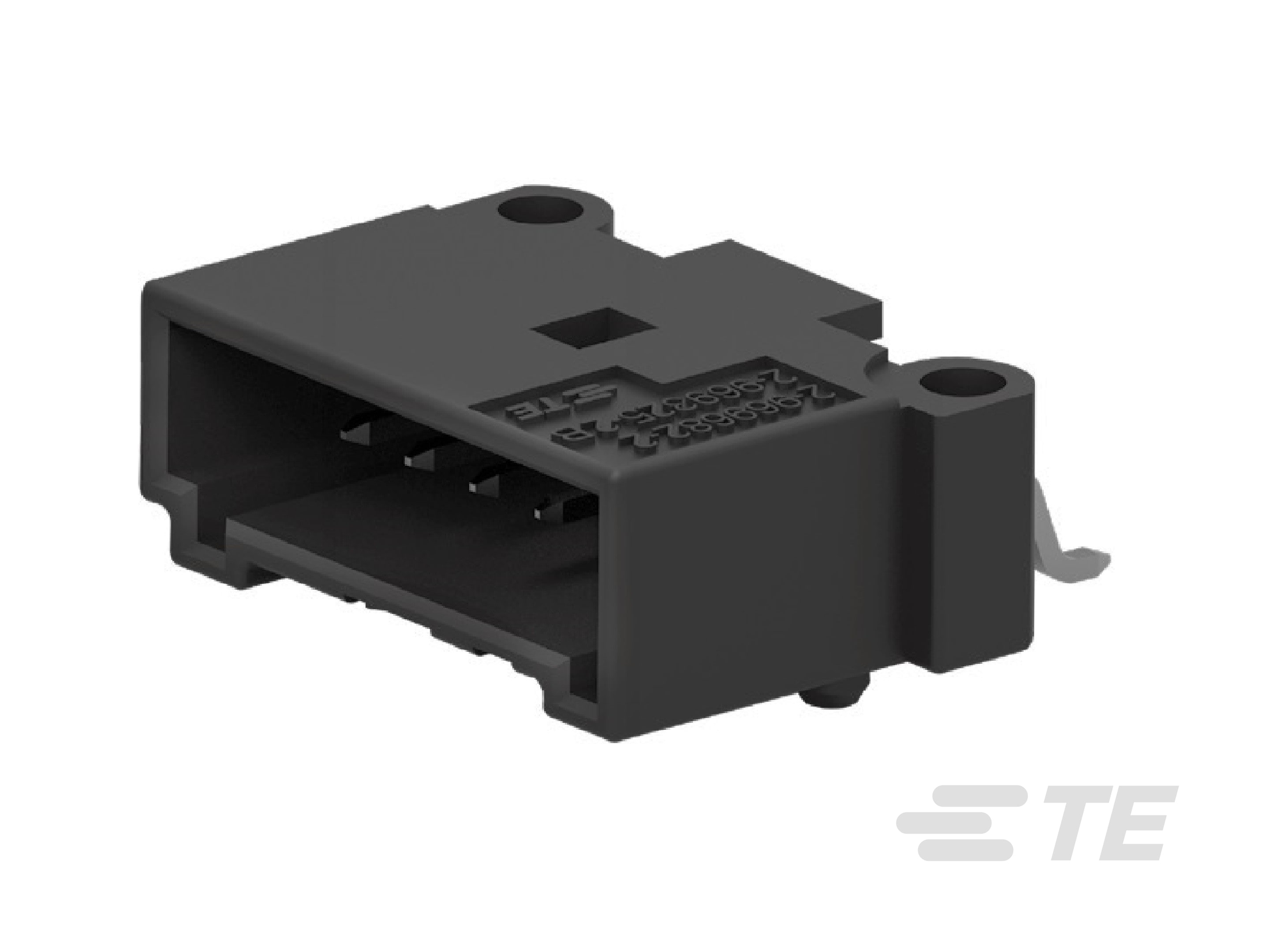

免焊连接和表面贴装技术 (SMT) 接头

TE 提供的接头产品组合可满足表面贴装和免焊连接应用不断增长的需求。利用 TE 免焊连接和表面贴装设备 (SMD) 接头,照明、传感器和其他汽车应用可以实现轻松连接。TE 还提供广泛的连接器固定机产品组合,可在任何印刷电路板 (PCB) 上插入免焊连接接头。

电路 密封 方向 公端宽度 混合 端接方法
3-26 两种 90° | 180° 0.5、0.63、2.8mm 免焊连接 | SMT
  1. 用于汽车应用的免焊连接技术(英文版本)

用于汽车应用的 TE 免焊连接技术的概述动画视频。

  • 免焊连接技术:NanoMultispring (英文版本)

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器系统  线到板, 线到设备

  • Sealable  否, 是

  • 连接器和端子端接到  印刷电路板

  • 屏蔽  否, 是

  • 混合头  否, 是

结构特性

  • 信号位置数量  2, 4, 8, 16, 18, 20, 24, 26

  • Number of Positions  4, 8, 10, 16, 18, 24, 26

  • 行数  1, 2

  • 节数  1, 2

电气特征

  • 标称电压架构 (V) 12

  • 工作电压 (VDC) 12

  • 额定电压(最大值) (VDC) 12, 24, 600

主体特性

  • 颜色  橙色, 灰色, 白色, 蓝色, 黄色, 黑色

接触件特性

  • 公端宽度 (mm) .63, .64, 2.5, 2.8

  • 公端宽度 (in) .025, .1, .11

  • 公端厚度 (mm) .6, .63, .64, .8

  • 公端厚度 (in) .024, .025, .031

  • 接触面电镀  无, 银 (Ag), 锡 (Sn)

端接特性

  • 端接方法  压接/自适应针, 表面贴装

机械附件

  • PCB 安装固定类型  板锁, 焊尾

  • PCB 安装固定  不带, 带有

  • 面板安装特性  不带, 带有

  • PCB 安装对准  不带, 带有

  • 安装方向  垂直/180°, 水平/90°

  • 安装孔  不带, 带有

  • 锁定接口  不带, 带有

壳体特性

  • 中心线(间距) (mm) 2.2, 2.54, 6.05, 10.4

  • 中心线(间距) (in) .087, .1, .238, .409

尺寸

  • 宽度 (mm) 15.9, 16, 17.8, 18.7, 23.8, 26.6, 32.6, 35.3, 35.4, 40.6, 41.4, 43, 6.34, 8.4

  • 宽度 (in) .25, .335, .624, .626, .63, .701, .736, .937, 1.047, 1.283, 1.39, 1.59, 1.63, 1.693

  • PCB 的外形高度 (mm) 12.7, 20, 21.9, 23.95, 24, 4.42, 9.8

  • PCB 的外形高度 (in) .174, .386, .5, .787, .862, .943, .945

  • PCB 厚度(建议) (mm) 1 – .8, 1.6

  • PCB 厚度(建议) (in) .04 – .031, 0.063

  • 长度 (mm) 14.66, 16.2, 17.1, 20, 20.2, 27.4, 33.3, 37.3, 44.4, 45.4, 47.5, 63.16, 79.3

  • 长度 (in) .577, .638, .673, .78, .795, 1.079, 1.311, 1.469, 1.748, 1.78, 1.87, 2.487, 3.12

使用环境

  • 工组温度范围 (°C) -40 – 100, -40 – 125, -40 – 125, -40 – 140, -40 – 85, -40 – 85, -30 – 105, -30 – 80

  • 工组温度范围 (°F) -40 – 185, -40 – 185, -40 – 212, -40 – 257, -40 – 257, -40 – 284, -22 – 176, -22 – 221

  • 工作温度(最大值) (°C) 100, 105, 110, 120, 125, 130, 140, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284

操作/应用

  • 电路应用  Signal, 电源和信号

行业标准

  • UL 易燃性等级  UL 94-HB, UL 94V-0, 无

包装特性

  • 封装数量  1, 13, 16, 170, 19, 22, 220, 25, 2500, 336, 392, 720

  • 封装类型  包装, 卷, 托盘, 管, 零散零件

其他

  • 接口编号  208-15545
