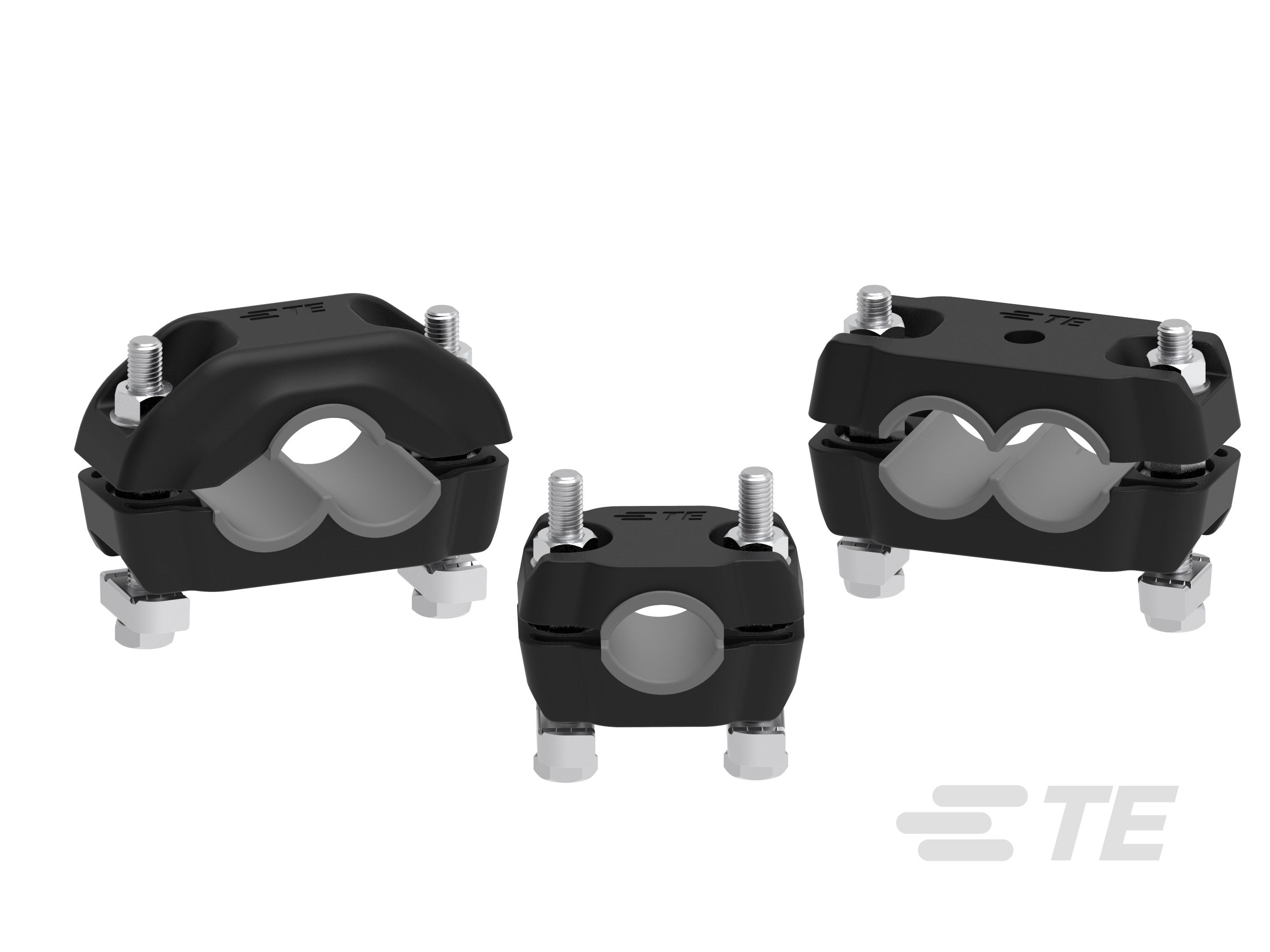

采用V0阻燃聚合物制造的电缆固定夹

RAYCHEM

我们的电缆固定夹采用V0阻燃无卤聚合物材料，为低压、中压和高压应用中的电缆及终端提供针对短路事件中电磁力的高度可靠固定系统。其紧凑、可堆叠的设计非常适合空间有限的安装场合。

图片库 |
文档 |

产品特性

要安装的电缆数 : 1 | 2 | 3 | 4
兼容电缆直径范围 (mm): 15 – 26 | 19 – 30.48 | 26 – 38 | 27 – 42 | 30 – 42 | 38 – 50 | 39 – 54 | 42 – 54 | 50 – 63 | 50 – 75 | 51 – 79 | 54 – 67 | 63 – 75 | 67 – 79 | 75 – 100 | 75 – 89 | 76 – 104 | 79 – 93 | 89 – 104 | 93 – 108 | 100 – 135 | 101 – 139 | 104 – 120 | 108 – 124 | 135 – 175 | 139 – 179 | 175 – 220 | 179 – 224
兼容电缆直径范围 (in): .59 – 1.023 | .74 – 1.18 | .75 – 1.18 | 1.02 – 1.5 | 1.06 – 1.65 | 1.18 – 1.65 | 1.5 – 1.97 | 1.53 – 2.12 | 1.65 – 2.12 | 1.97 – 2.95 | 1.97 – 2.48 | 2 – 3.11 | 2.12 – 2.63 | 2.48 – 2.95 | 2.63 – 3.11 | 2.95 – 3.5 | 2.95 – 3.93 | 2.99 – 4.09 | 3.11 – 3.66 | 3.5 – 4.09 | 3.66 – 4.25 | 3.93 – 5.31 | 3.97 – 5.47 | 4.09 – 4.72 | 4.25 – 4.88 | 5.31 – 6.88 | 5.47 – 7.04 | 6.88 – 8.66 | 7.04 – 8.82
螺栓孔中心 (mm): 56 | 64 | 80 | 81 | 82 | 100 | 107 | 126 | 139 | 160 | 163 | 187 | 217 | 220.6 | 258 | 261 | 290
螺栓孔中心 (in): 2.2 | 2.52 | 3.15 | 3.19 | 3.23 | 3.93 | 4.21 | 4.96 | 5.47 | 6.3 | 6.42 | 7.36 | 8.54 | 8.68 | 10.15 | 10.27 | 11.41
高度（已安装） (mm): 53 | 62 | 87 | 90 | 100 | 106 | 110 | 120 | 124 | 130 | 138 | 140 | 150 | 158 | 170 | 177 | 180 | 200 | 220 | 221 | 237 | 240 | 253 | 260 | 270 | 287 | 299 | 300 | 340 | 390
高度（已安装） (in): 2.08 | 2.44 | 3.42 | 3.54 | 3.93 | 4.17 | 4.33 | 4.72 | 4.88 | 5.11 | 5.12 | 5.43 | 5.51 | 5.9 | 6.22 | 6.69 | 6.96 | 7.08 | 7.87 | 8.66 | 8.7 | 9.33 | 9.44 | 9.96 | 10.23 | 10.26 | 10.63 | 11.3 | 11.77 | 11.81 | 13.38 | 15.35
螺栓尺寸 : 1 x M10 | 1 x M12 | 2 x M10 | 2 x M12 | 2 x M16

产品	TE 产品编号	文档	要安装的电缆数	兼容电缆直径范围	螺栓孔中心	高度（已安装）	螺栓尺寸	安装选项	欧盟 RoHS 符合性	欧盟 ELV 符合性
CC15-26-FM	ET1062-000	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1	15 – 26 mm	56 mm	53 mm	2 x M10	平面安装 - 不锈钢	-	-
CCD15-26-INS	ES8504-000	\u4EA7\u54C1\u56FE\u7EB8	2	15 – 26 mm	82 mm	62 mm	2 x M10	-	-	-	-
CCD38-50-SN	ER0050-000	\u4EA7\u54C1\u56FE\u7EB8	2	38 – 50 mm	139 mm	110 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CCD50-63-FM	ER0059-000	\u4EA7\u54C1\u56FE\u7EB8	2	50 – 63 mm	163 mm	120 mm	1 x M12	平面安装	-	-
CCD63-75-FM	ER0066-000	\u4EA7\u54C1\u56FE\u7EB8	2	63 – 75 mm	187 mm	130 mm	1 x M12	平面安装	-	-
CCT15-26	ES8486-000	\u4EA7\u54C1\u56FE\u7EB8	3	19 – 30.48 mm	81 mm	87 mm	2 x M10	-	-	-	-
CC15-26-SN	ET1061-000	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1	15 – 26 mm	56 mm	53 mm	2 x M10	支撑螺母 - 不锈钢	-	-
CCD15-26-FM	ET1065-000	\u4EA7\u54C1\u56FE\u7EB8	2	15 – 26 mm	82 mm	62 mm	2 x M10	平面安装 - 不锈钢	-	-
CC15-26-CM	ET1063-000	\u4EA7\u54C1\u56FE\u7EB8	1	15 – 26 mm	56 mm	53 mm	2 x M10	中心安装	-	-
CCD26-38-SN-DOUB	ER0046-000	\u4EA7\u54C1\u56FE\u7EB8	4	26 – 38 mm	107 mm	200 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CCT89-104-FM	ET1076-000	\u4EA7\u54C1\u56FE\u7EB8	3	89 – 104 mm	258 mm	253 mm	2 x M16	平面安装 - 不锈钢	-	-
CC26-38	ER0001-000	\u4EA7\u54C1\u56FE\u7EB8	1	27 – 42 mm	64 mm	-	-	1 x M12	-	-	-	-
CCT38-50-SN	ER0079-000	\u4EA7\u54C1\u56FE\u7EB8	3	38 – 50 mm	139 mm	140 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CCD26-38-INS	ER0041-000	\u4EA7\u54C1\u56FE\u7EB8	2	26 – 38 mm	107 mm	100 mm	1 x M12	-	-	-	-
CCD63-75	ER0063-000	\u4EA7\u54C1\u56FE\u7EB8	2	67 – 79 mm	187 mm	-	-	1 x M12	-	-	-	-
CCT63-75-CM	ER0091-000	\u4EA7\u54C1\u56FE\u7EB8	3	63 – 75 mm	187 mm	170 mm	1 x M12	中心安装	-	-
CCT38-50-CM	ER0081-000	\u4EA7\u54C1\u56FE\u7EB8	3	38 – 50 mm	139 mm	140 mm	1 x M12	中心安装	-	-
CCT50-63-SN	ER0084-000	3D PDF	3	50 – 63 mm	163 mm	150 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CC50-75-CM	ER0022-000	\u4EA7\u54C1\u56FE\u7EB8	1	50 – 75 mm	100 mm	130 mm	1 x M12	中心安装	-	-
CCT26-38-INS	ER0071-000	\u4EA7\u54C1\u56FE\u7EB8	3	26 – 38 mm	107 mm	120 mm	1 x M12	-	-	-	-
CC26-38-SN-DOUB	ER0007-000	\u4EA7\u54C1\u56FE\u7EB8	2	26 – 38 mm	64 mm	180 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CC38-50	ER0010-000	3D PDF	1	39 – 54 mm	80 mm	-	-	1 x M12	-	-	-	-
CC50-75-SN-DOUB	ER0023-000	\u4EA7\u54C1\u56FE\u7EB8	2	50 – 75 mm	100 mm	260 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CC75-100	ER0026-000	\u4EA7\u54C1\u56FE\u7EB8	1	76 – 104 mm	126 mm	-	-	1 x M12	-	-	-	-
CCT26-38-FM	ER0075-000	\u4EA7\u54C1\u56FE\u7EB8	3	26 – 38 mm	107 mm	120 mm	1 x M12	平面安装	-	-
CCT38-50-INS	ER0078-000	\u4EA7\u54C1\u56FE\u7EB8	3	38 – 50 mm	139 mm	140 mm	1 x M12	-	-	-	-
CC75-100-FM	ER0029-000	\u4EA7\u54C1\u56FE\u7EB8	1	75 – 100 mm	126 mm	150 mm	1 x M12	平面安装	-	-
CCD63-75-SN	ER0065-000	\u4EA7\u54C1\u56FE\u7EB8	2	63 – 75 mm	187 mm	130 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CC26-38-CM	ER0006-000	3D PDF	1	26 – 38 mm	64 mm	90 mm	1 x M12	中心安装	-	-
CC50-75-FM	ER0021-000	\u4EA7\u54C1\u56FE\u7EB8	1	50 – 75 mm	100 mm	130 mm	1 x M12	平面安装	-	-
CC75-100-CM	ER0030-000	\u4EA7\u54C1\u56FE\u7EB8	1	75 – 100 mm	126 mm	150 mm	1 x M12	中心安装	-	-
CC100-135-SN	ER0035-000	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1	100 – 135 mm	160 mm	170 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CCD50-63-SN	ER0058-000	\u4EA7\u54C1\u56FE\u7EB8	2	50 – 63 mm	163 mm	120 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CCD63-75-FM-DOUB	ER0069-000	\u4EA7\u54C1\u56FE\u7EB8	2	63 – 75 mm	187 mm	260 mm	1 x M12	平面安装	-	-
CCD38-50	ER0048-000	\u4EA7\u54C1\u56FE\u7EB8	2	42 – 54 mm	139 mm	-	-	1 x M12	-	-	-	-
CC26-38-INS	ER0002-000	\u4EA7\u54C1\u56FE\u7EB8	1	26 – 38 mm	64 mm	90 mm	1 x M12	-	-	-	-
CCD26-38-SN	ER0043-000	\u4EA7\u54C1\u56FE\u7EB8	2	26 – 38 mm	107 mm	100 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CCT26-38-CM	ER0076-000	\u4EA7\u54C1\u56FE\u7EB8	3	26 – 38 mm	107 mm	120 mm	1 x M12	中心安装	-	-
CC38-50-SN-DOUB	ER0015-000	\u4EA7\u54C1\u56FE\u7EB8	2	38 – 50 mm	80 mm	200 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CCD26-38-CM	ER0045-000	3D PDF	2	26 – 38 mm	107 mm	100 mm	1 x M12	中心安装	-	-
CCD26-38-FM-DOUB	ER0047-000	\u4EA7\u54C1\u56FE\u7EB8	4	26 – 38 mm	107 mm	200 mm	1 x M12	平面安装	-	-
CC38-50-SN	ER0012-000	\u4EA7\u54C1\u56FE\u7EB8	1	38 – 50 mm	80 mm	100 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CC50-75-SN	ER0020-000	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1	50 – 75 mm	100 mm	130 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CCD38-50-FM	ER0051-000	\u4EA7\u54C1\u56FE\u7EB8	2	38 – 50 mm	139 mm	110 mm	1 x M12	平面安装	-	-
CCT63-75	ER0087-000	\u4EA7\u54C1\u56FE\u7EB8	3	67 – 79 mm	187 mm	-	-	1 x M12	-	-	-	-
CCT63-75-FM	ER0090-000	\u4EA7\u54C1\u56FE\u7EB8	3	63 – 75 mm	187 mm	170 mm	1 x M12	平面安装	-	-
CC50-75	ER0018-000	\u4EA7\u54C1\u56FE\u7EB8	1	51 – 79 mm	100 mm	-	-	1 x M12	-	-	-	-
CCT26-38-SN	ER0074-000	3D PDF	3	26 – 38 mm	107 mm	120 mm	1 x M12	支撑螺母 - 不锈钢	-	-
CC38-50-INS	ER0011-000	\u4EA7\u54C1\u56FE\u7EB8	1	38 – 50 mm	80 mm	100 mm	1 x M12	-	-	-	-
CC38-50-CM	ER0014-000	\u4EA7\u54C1\u56FE\u7EB8	1	38 – 50 mm	80 mm	100 mm	1 x M12	中心安装	-	-

配置产品并获取产品报价

联系我们

概述

保护您的资产免受损坏，并提高人员的安全性。我们的电缆固定夹坚固耐用，提供强劲的机械性能，实现高度可靠的保护。

为了满足广泛的应用范围，我们的电缆固定夹（也称为电缆夹具）提供单缆、双缆和三叶形配置，并经过工程设计可承受严苛环境。 它们采用抗冲击、抗紫外线、无卤、聚合物阻燃V0材料制成，并通过UL认证，可在-40°C至+120°C (-40°F至+248°F) 的极端温度下工作。

我们的电缆固定夹根据IEC 61914:2021进行测试，在短路条件下对机电力具有高抵抗力，且不会对电缆造成损坏。同时，其创新的肋条设计和玻璃纤维增强材料使其具备卓越的机械性能。

其简化的设计无需任何加强配件，即可实现简单快速的安装。电缆固定夹的平整表面允许不同的堆叠配置，无需特殊硬件或高度适配器。我们的电缆固定夹可适配外径最大220毫米 (8.66英寸) 的电缆，并同时适用于公制和英制尺寸的硬件。

互锁式EPDM模制嵌件可适应电缆的热胀冷缩和振动，同时提供更高水平的资产保护，并减少垂直应用中的机械负载。不锈钢硬件具有高耐腐蚀性和机械性能。

可堆叠配置

得益于我们的平整表面设计

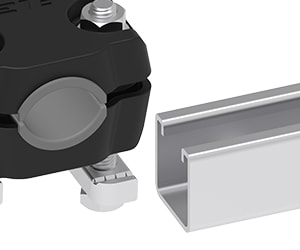

安装选项

实现更多安装灵活性

防护选项

实现更高水平的资产保护

力计算器与产品选择器

根据 IEC 61914:2021 附录 B，使用我们新推出的直观计算工具确定电缆固定夹之间的合适力和间距。

下载我们的力计算器与产品选择器

关键特性

采用抗冲击、抗紫外线、无卤、聚合物阻燃V0材料制造，适用于严苛环境
对机电力具有高抵抗力
采用创新的加强筋设计和玻璃纤维加强材料，具有出色的机械性能
简化的设计实现简单快速的安装
平整表面设计无需适配器即可实现堆叠配置
互锁式EPDM模制嵌件版本可提高资产保护水平
可选配不锈钢硬件，具有更高的耐腐蚀性和机械性能
