概述

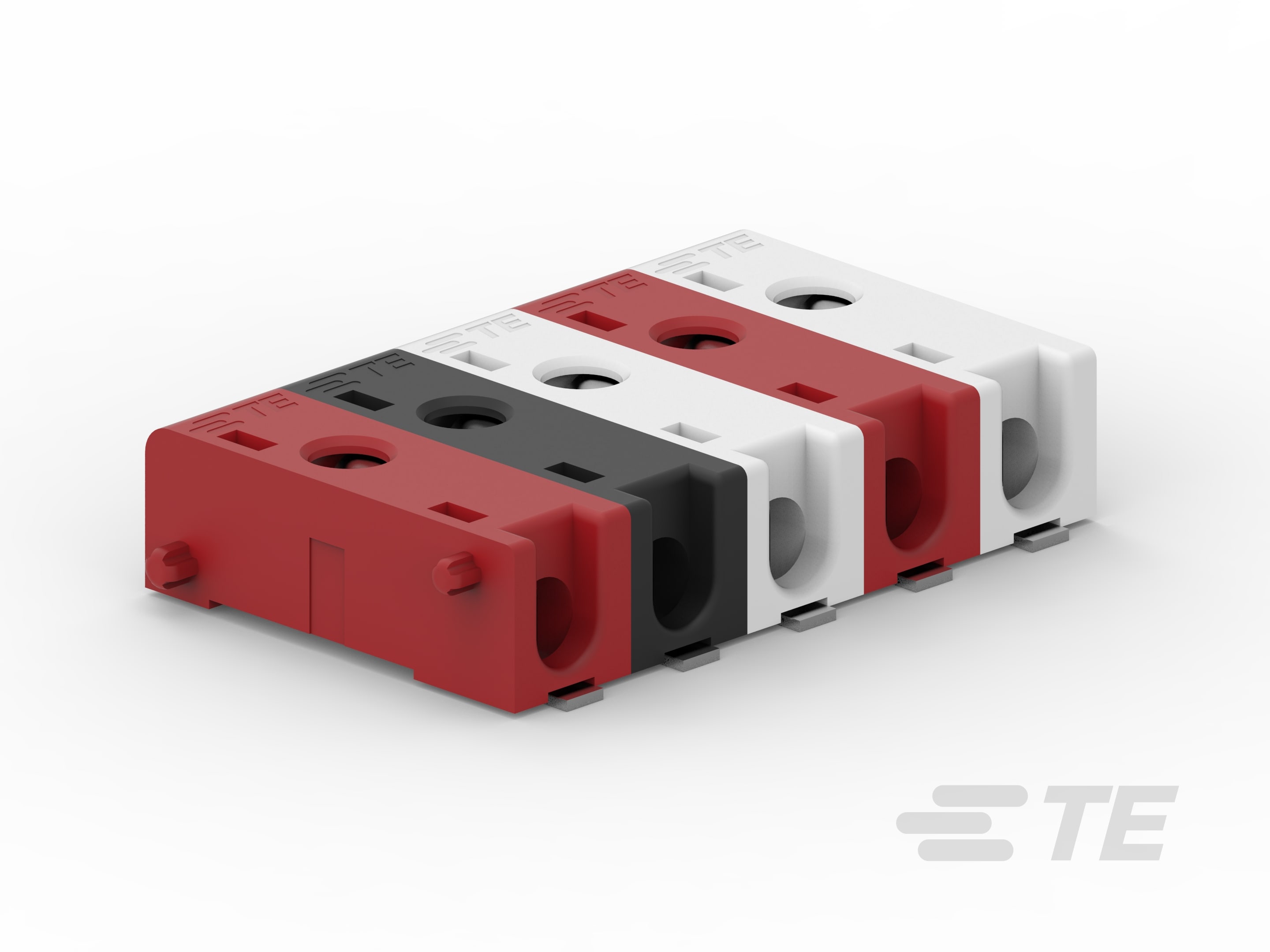

TE 的 BUCHANAN WireMate 插入式连接器系列 是一种用于线对板连接的 4.0 mm 间距模块式连接器,非常适合 LED 照明应用。插入式性能有助于轻松快速地安装,其模块化设计可实现灵活的解决方案。此外,这款连接器还提供多种色彩配置,更易于高效地识别和组装。

应用

• 访问控制
• LED 照明
• 小型家用电器
• 自动调温器

优势

• 模块化技术能够实现设计的灵活性
• 通过插入式端子功能,实现简单快速安装
• 采用颜色配置能够轻松识别
• 紧凑型设计可节省空间

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品线  插入式

  • 连接器系统  线到板

  • Sealable 

  • 连接器和端子端接到  印刷电路板

  • 连接器种类  母端

  • 灼热丝额定值  标准部件 - 非辉光导线

  • 连接器类型  连接器组件

  • 产品类型  连接器

结构特性

  • Number of Positions  1, 2

电气特征

  • 工作电压 (VAC) 400

接触件特性

  • 端子额定电流(最大值) (A) 6

  • 端子端接区域电镀材料  镍打底镀锡铅

  • 冲压成形 

  • 端子端接区域电镀涂层  哑光

端接特性

  • PCB 端接方法  表面贴装

机械附件

  • 连接器安装类型  板安装

壳体特性

  • 中心线(间距) (mm) 4

  • 壳体颜色  自然

尺寸

  • 高度  4.48 mm [ .176 in ]

  • Wire Size (AWG) 18 – 22

  • 接受电线绝缘直径范围 (mm) 2.1

操作/应用

  • SMT 兼容 

行业标准

  • UL 文件号  E28476

  • UL 易燃性等级  UL 94V-0

  • 机构/标准号码  UL 1977

  • 机构/标准  UL

包装特性

  • 封装方法  带盘式
