灵活的设计和颜色编码标识,便于定制

TE Connectivity (TE) 的 BUCHANAN WireMate 连接器是用户友好的插入式线对板连接器,能够满足 LED 照明应用和其他不同的设计需求。这些紧凑型 PCB 连接器提供多达 6 位配置,并具有耐用、可释放的插入机制,一体式导线释放装置嵌入连接器表面下方,无需特殊工具即可确保重复使用时的可靠性。模块化设计提供了灵活性,而颜色编码配置使其易于识别,从而使其成为简化和高效设计的理想选择。

产品特性

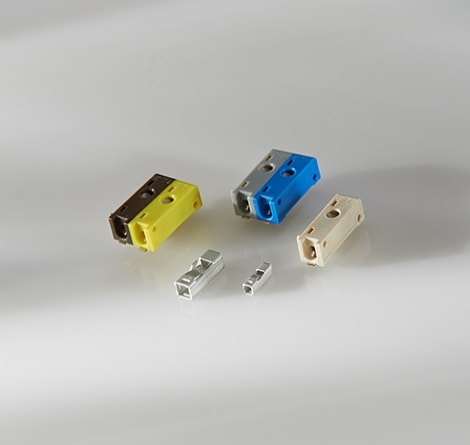

BUCHANAN WireMate 连接器

  • 快速免焊插入式连接器设计
  • 通过颜色配置轻松识别
  • 紧凑型设计可节省空间
  • 提供可并排堆叠选项
  • 适用于多种线径
  • 可选择简单的回流焊接工艺

特色产品

BUCHANAN WireMate 连接器

反向穿板式可释放插入式系列

BUCHANAN WireMate 反向穿板式 (ITB) 连接器专用于各种商用和工业照明系统中的线性和圆形 LED 模块。独特接头可确保电力通过 PCB 和 LED 阵列的底板传输,从而解决顶层表面的电线管理问题。凭借其易于使用的插入式和导线释放功能,新款连接器有助于缩短安装时间,并为重复使用和导线更换提供了额外的灵活性。连接器采用模块化设计,最多可使用 5 个导线连接且颜色各不相同,避免安装人员在插入导线时出错。



插入式系列

BUCHANAN WireMate 连接器插入式系列是一种用于线对板连接的 4.0 mm 间距连接器,非常适合 LED 照明应用。借助插入式功能,可简单快捷地插入导线。模块化版本提供多种颜色配置,是一款可实现轻松识别和装配的灵活解决方案。



两件式插入式系列

BUCHANAN WireMate 两件式插入式系列产品能够为设计人员提供适用于壁挂式设备的三向式安装解决方案,并改善了新手安装人员的整体安装体验。导线穿过墙壁上的一个开口连接到安装在墙板上的 TE Buchanan WireMate 连接器。剥离绝缘导线并将它们轻松地插入到接线端子设备中,无需使用工具即可实现可靠端接。



纤薄型插入式系列

我们的 BUCHANAN WireMate 连接器纤薄型插入式系列采用小尺寸和纤薄外形设计,可用于快速简单的线对板连接。可释放端子功能以及多种线径设计,便于安装和返工。此外,外形和封装小巧,适用于高密度和紧凑型 PCB 设计。



模块化无螺丝系列

BUCHANAN WireMate 连接器模块化无螺丝系列采用高密度和紧凑型设计,适用于电信设备、照明系统和安保系统。导线插入和导线释放的多种组合,使设计工程师能够灵活作业。无需特殊工具即可完成导线释放,不同的颜色配置有助于轻松识别。



表面贴装 TB 系列

BUCHANAN WireMate 连接器表面贴装 TB 系列是一种两件式可插拔解决方案,适用于照明和楼宇自动化应用。可在针位为 2-12 极的垂直或直角配置中使用插接插头。这些产品专为希望更换整个 SMT 印刷电路板,或需要回流焊接功能产品的客户而设计。



垂直插入式系列

BUCHANAN WireMate 连接器垂直插入式系列采用印刷电路板波峰焊接工艺,与便携式和非便携式应用兼容,可在不使用特殊工具的情况下插入剥离的实心导线。专为照明和楼宇自动化应用导线板设计的永久性连接导线牢牢地固定在原位,但必要时可使用退针工具拔出导线。



微型插入式系列

BUCHANAN WireMate 连接器微型插入式系列是一款小尺寸印刷电路板连接器,专用于 LED 照明应用。这款连接器当前提供单针版本,仅适配 24 和 26 AWG 实心电缆。连接器采用圆角设计,可最大程度减少阴影。这款连接器符合 RoHS 标准,是将导线焊接到印刷电路板的具有成本效益的替代方案。

应用

  • LED 照明
  • 进出控制
  • 自动调温器
  • 小型家用电器
  • 工业控制
  • 电梯和自动扶梯
  • 安防系统
