6-390376-1

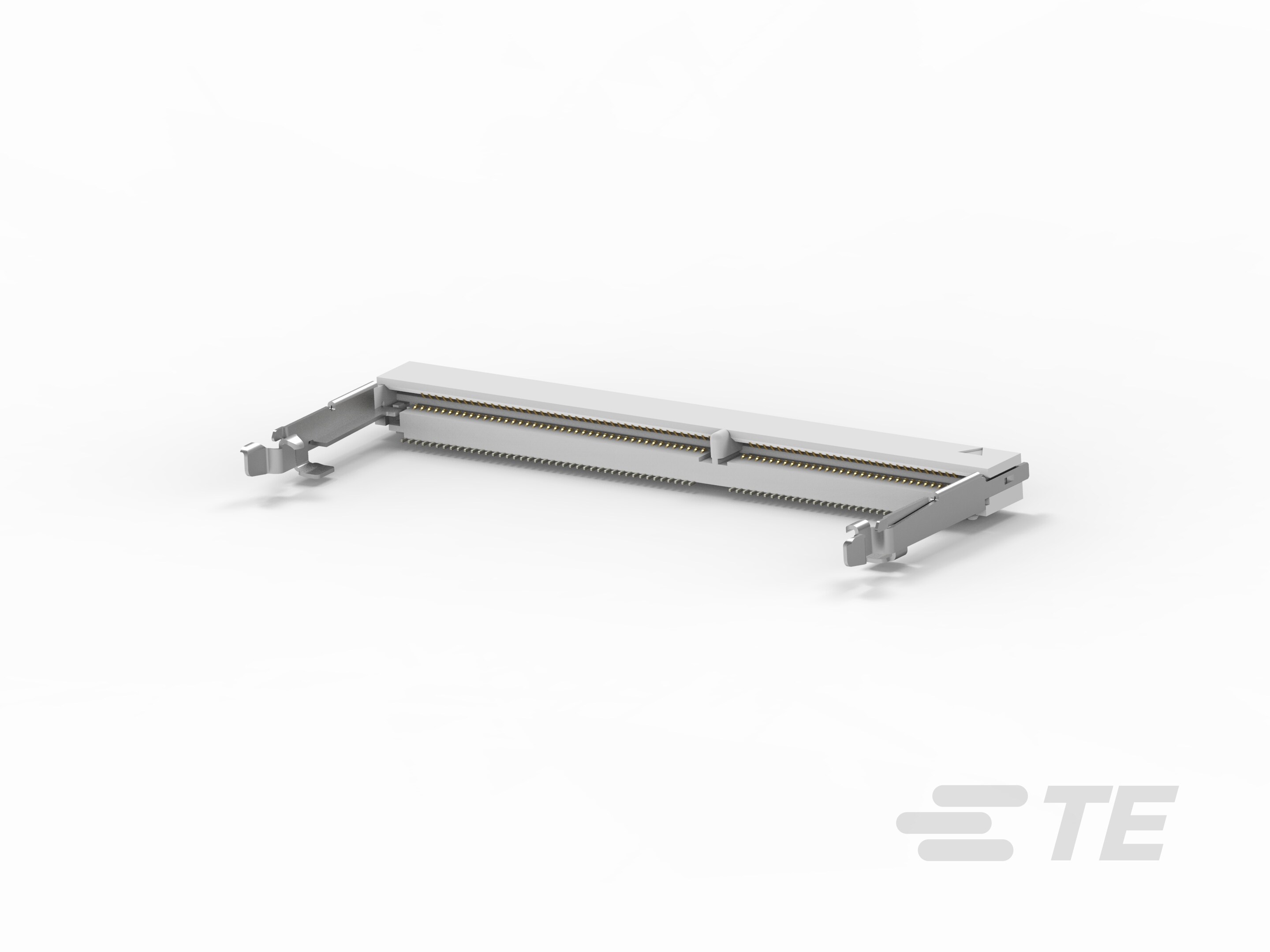

Small Outline (SO), 5.2 mm [.205 in] Stack Height, Right Angle Module Orientation, 144 Position, AMP-METRIMATE, SO DIMM Sockets
6-390376-1
Small Outline (SO), 5.2 mm [.205 in] Stack Height, Right Angle Module Orientation, 144 Position, AMP-METRIMATE, SO DIMM Sockets
-
- AMP-METRIMATE
- TE 内部编号 6-390376-1
- TE 内部产品描述 SKT,SODIMM,144P,SDRAM3.3V,STD,T&R
- 所有 DDR3 SO DIMM 插槽 (12)
-
DRAM 类型 : 小型 (SO)
-
堆叠高度 : 5.2 mm [ .205 in ]
-
模块方向 : 直角
-
位数 : 144
-
中心线（间距） : .8 mm [ .031 in ]
文档
产品图纸
- S.O.DIMM SKT, 0.8mm PITCH, 3.3V, 144 P STD PRO FOR SDRAM MODULE, 0.00076 GOLD ENG_CD_390376_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6-390376-1_H_c-6-390376-1-h-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_6-390376-1_H_c-6-390376-1-h.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6-390376-1_H_c-6-390376-1-h.3d_igs.zip 英文版本
- ENG_CVM_CVM_6-390376-1_H_c-6-390376-1-h.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2048_R_114-2048.pdf 英文版本
- 产品规格 ENG_SS_108-1739_B.pdf 英文版本
- S_108-1739_B.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 缆到板
-
连接器和端子端接到 : 印刷电路板
-
DRAM 类型 : 小型 (SO)
结构特性
-
行数 : 2
-
钥匙数 : 1
-
托架数 : 2
-
模块方向 : 直角
-
位数 : 144
电气特征
-
DRAM 电压 (V): 3.3
主体特性
-
弹射器位置 : 无
-
模块钥匙类型 : DRAM
-
插销材料 : 不锈钢
-
插销电镀材料 : 锡
-
连接器外形 : 低
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 磷青铜
-
内存插槽类型 : 内存卡
-
端子接触部电镀材料 : 金 (Au)
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
端接特性
-
PCB 端接方法 : 表面贴装
-
插入种类 : 凸轮
机械附件
-
PCB 安装固定 : 带有
-
接合对准类型 : 左偏移
-
PCB 安装固定类型 : 焊尾
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 土黄色
-
外壳材料 : 高温塑料
-
中心线（间距） : .8 mm [ .031 in ]
尺寸
-
堆叠高度 : 5.2 mm [ .205 in ]
-
行间距 : 5.4 mm [ .21 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 270
-
封装方法 : Box, Tray
