该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

4-1437290-0

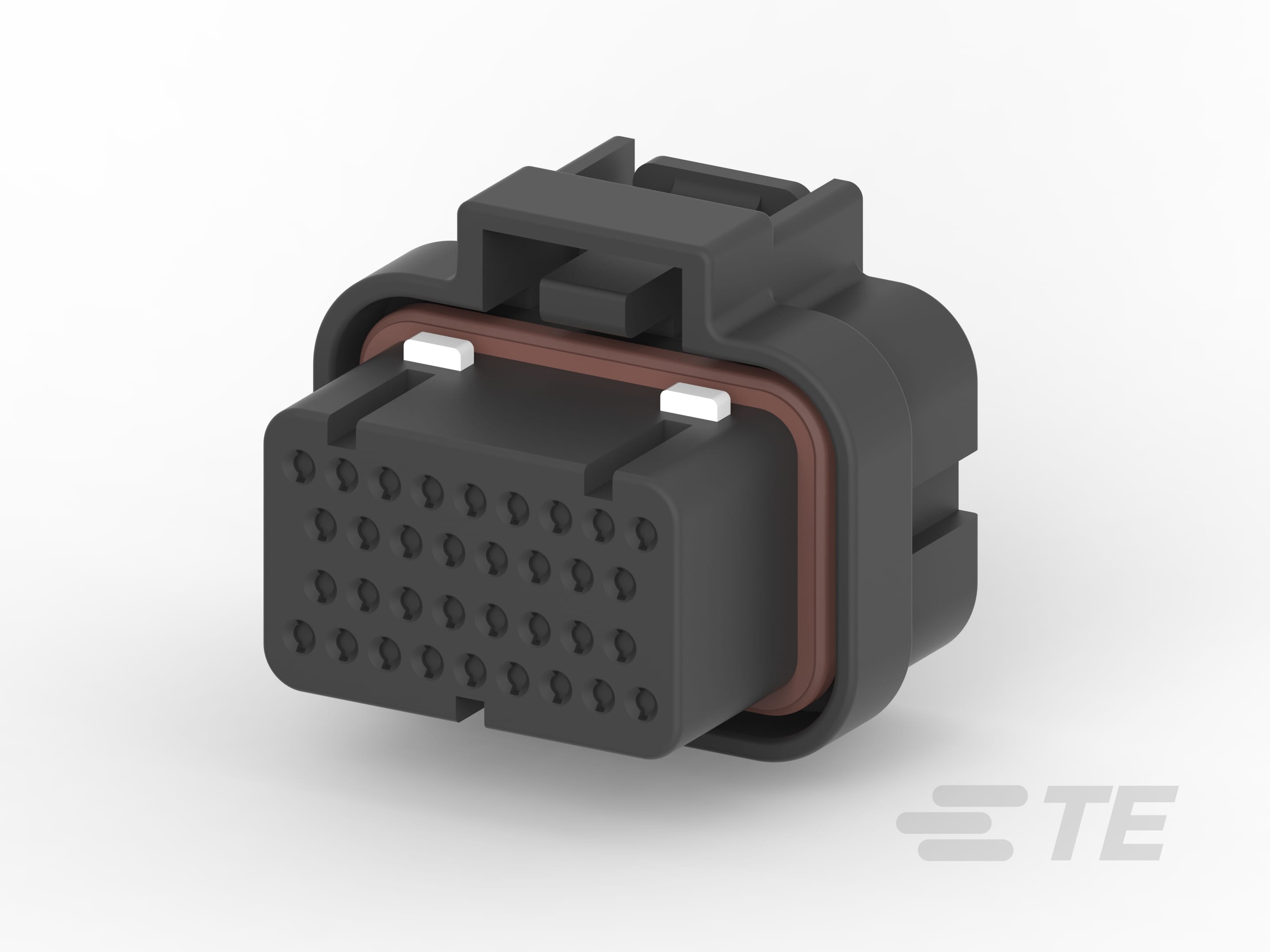

12 V / 24 V / 240 V, 34 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 3 mm [.118 in] Centerline, SUPERSEAL 1.0mm

全部查看 SUPERSEAL 1.0 连接器外壳 (22)
34POS,SUPERSEAL,REC HSG ASSY,SLD,COD 1-4-1437290-0

4-1437290-0

12 V / 24 V / 240 V, 34 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 3 mm [.118 in] Centerline, SUPERSEAL 1.0mm

全部查看  SUPERSEAL 1.0 连接器外壳 (22)
    • AMP
    • SUPERSEAL 1.0mm
  • TE 内部编号 4-1437290-0
  • TE 内部产品描述 34POS,SUPERSEAL,REC HSG ASSY,SLD,COD 1
  • 别名 ID 3900113-3421

  • 标称电压架构 (V): 12 | 24 | 48 | 240

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 34

  • 可密封 : 是

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 否

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器系统 : 线到板 | 线到设备

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 34

  • 行数 : 4

电气特征

  • 工作电压 (VDC): 250

  • 工作电压 (VAC): 250

  • 标称电压架构 (V): 12 | 24 | 48 | 240

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : 1

接触件特性

  • 端子类型 : 插座

  • 端子大小 : 1mm

  • 接合插针直径 : 1 mm [ .039 in ]

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 是

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT GF

  • 中心线（间距） : 3 mm [ .118 in ]

尺寸

  • 连接器高度 : 34.55 mm [ 1.36 in ]

  • 产品长度 : 32.15 mm [ 1.266 in ]

  • 产品宽度 : 38.2 mm [ 1.504 in ]

  • 行间距 (mm): 3.5 | 4

  • 行间距 (in): .138 | .157

使用环境

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

  • 工作温度（最大值） : 125 °C [ 257 °F ]

行业标准

  • UL 阻燃性等级 : UL 94V-2

  • IP 等级 : JIS D0203

包装特性

  • 封装方法 : Box

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否
