354097-E

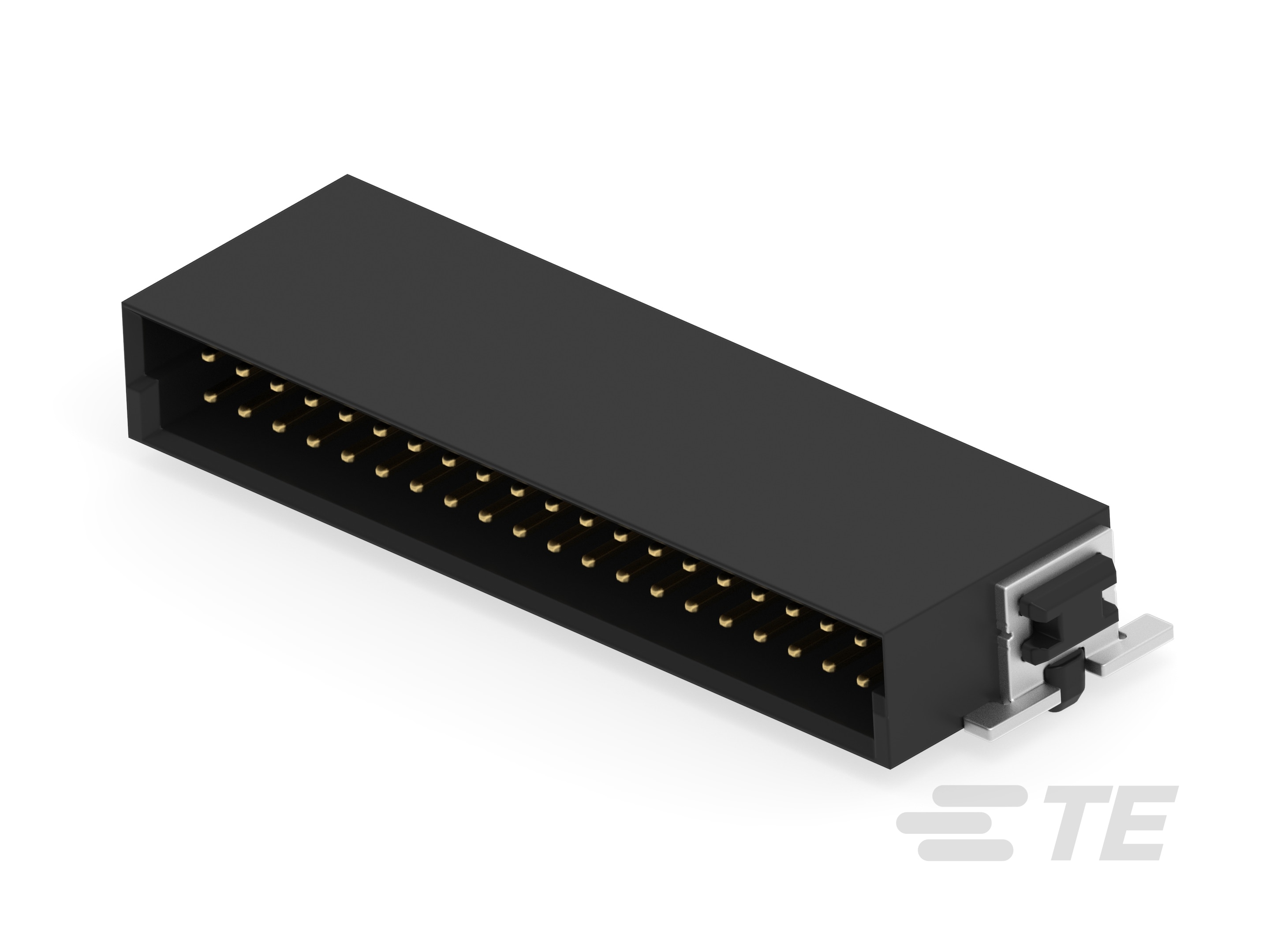

PCB Mount Header, Right Angle, Board-to-Board, 40 Position, 1.27 mm [.05 in] Centerline, Fully Shrouded, Gold (Au), Surface Mount, ERNI SMC

SMCB 40 M AB VV 7-03 CL * 0007 137 E004-354097-E

354097-E

PCB Mount Header, Right Angle, Board-to-Board, 40 Position, 1.27 mm [.05 in] Centerline, Fully Shrouded, Gold (Au), Surface Mount, ERNI SMC

    • ERNI
    • ERNI SMC
  • TE 内部编号 354097-E
  • TE 内部产品描述 SMCB 40 M AB VV 7-03 CL * 0007 137 E004

  • PCB 连接器类型 : PCB 安装接头

  • PCB 安装方向 : 直角

  • 连接器系统 : 板对板

  • 位数 : 40

  • 行数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • PCB 连接器类型 : PCB 安装接头

  • 连接器系统 : 板对板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • 可堆叠 : 否

  • 板对板配置 : 共面, 正交

  • 连接器端子负载状态 : 满载

  • 装载位置数量 : 40

  • 列数 : 20

  • PCB 安装方向 : 直角

  • 位数 : 40

  • 行数 : 2

主体特性

  • 连接器外形 : 标准

  • 主要产品颜色 : 黑色

接触件特性

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 铜合金

  • 端子接触部长度 : 4 mm [ .157 in ]

  • 端子布局 : 矩阵

  • 端子形状和构造 : 矩形

  • PCB 端子端接区域电镀材料厚度 : 4 – 6 µm [ 157.48 – 236.22 µin ]

  • 端子接触部电镀材料 : 金 (Au)

  • 端子类型 : 公端

  • 端子额定电流（最大值） (A): 1.7

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装对准类型 : 定位柱

  • 接合对准类型 : 极化

  • PCB 安装固定类型 : 位置钉

  • 安装校准特征长度 : .75 mm [ .029 in ]

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 带有

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

壳体特性

  • 外壳材料 : LCP

  • 接合入口位置 : 侧

  • 中心线（间距） : 1.27 mm [ .05 in ]

尺寸

  • PCB 的外形高度 : 4.25 mm [ .167 in ]

  • 连接器长度 : 30.48 mm [ 1.2 in ]

  • 连接器高度 : 4.25 mm [ .167 in ]

  • 连接器宽度 : 10 mm [ .394 in ]

  • 行间距 : 1.27 mm [ .05 in ]

使用环境

  • 工作温度（最大值） : 125 °C [ 257 °F ]

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : 电源和信号

行业标准

  • 与已批准的标准产品兼容 : UL

  • 工业标准 : IEC

  • 与机构/标准产品兼容 : DIN, UL

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 560

  • 封装卷筒直径 : 330 mm [ 12.99 in ]

  • 封装方法 : 卷带包装
