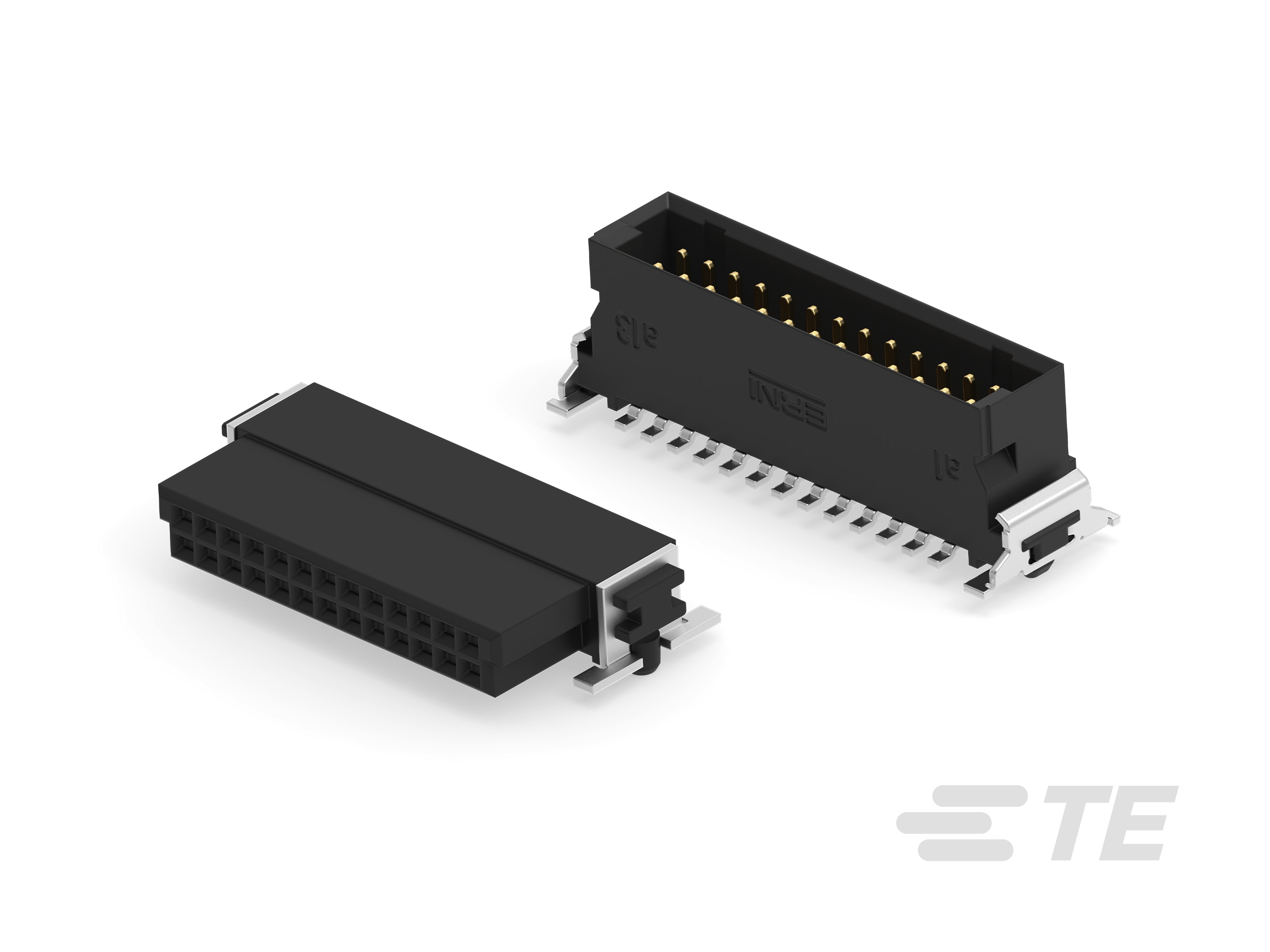

SMC PCB Connectors

请查看产品文档或联系我们以了解最新的机构审批信息。

• 混合板端连接器  否

• 连接器形状  矩形

• PCB 连接器类型  PCB 安装接头 | PCB 安装母端

• PCB 连接器类型  PCB 安装接头 | PCB 安装母端

• 连接器系统  板对板 | 线到板

• 接头类型  全部带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板 | 柔性印刷电路 (FPC)

• 接头类型  全部带罩

• 连接器产品类型  连接器组件

• 列数  6 | 8 | 10 | 13 | 16 | 20 | 25 | 40

• 装载位置数量  12 | 16 | 20 | 26 | 32 | 40 | 50 | 68 | 80

• 可堆叠  否 | 是

• 堆叠配置  堆叠

• 连接器端子负载状态  满载

• PCB 安装方向  垂直 | 直角

• PCB 安装方向  垂直 | 直角

• 位数  12 | 16 | 20 | 26 | 32 | 40 | 50 | 68 | 80

• 行数  2 | 6

• 板对板配置  Mezzanine (Stacking) | 共面 | 平行 | 正交

• 行数  2 | 6

• 介质耐压（最大值） (Vrms) 500

• 接触电阻 (mΩ) 25

• 介质耐压（最大值） (VACrms) 500

• 工作电压 (VDC) 10

• 连接器外形  低 | 标准 | 高

• 主要产品颜色  蓝色 | 黑色

• 主要产品颜色  蓝色 | 黑色

• 端子接触部长度 (mm) 3.25 | 4

• 端子接触部长度 (in) .128 | .157

• PCB 端子端接区域电镀材料厚度  4 – 6 µm [ 157.48 – 236.22 µin ]

• PCB 端子端接区域电镀材料表面涂层  哑光

• 对接公端厚度  .3 mm [ .012 in ]

• 端子基材  铜合金

• 端子布局  矩阵

• 对接公端宽度  .42 mm [ .016 in ]

• 端子形状和构造  双梁 | 矩形

• 端子接触部电镀材料  金 (Au)

• 端子类型  公端 | 插座 | 插针 | 母端

• 端子接触部电镀材料  金 (Au)

• 端子额定电流（最大值） (A) 1 | 1.1 | 1.3 | 1.6 | 1.7

• 端子类型  公端 | 插座 | 插针 | 母端

• PCB 端子端接区域电镀材料  锡

• 端接柱体和尾部长度  4 mm [ .158 in ]

• PCB 端接方法  表面贴装

• PCB 端接方法  表面贴装

• 安装校准特征长度  .75 mm [ .029 in ]

• PCB 安装固定类型  位置钉

• PCB 安装对准类型  定位柱

• 接合固定类型  摩擦锁定 | 锁定

• PCB 安装对准  不带 | 带有

• 接合对准类型  极化

• 接合固定  带有

• PCB 安装对准  不带 | 带有

• 连接器安装类型  板安装

• 接合对准  带有

• PCB 安装固定  不带 | 带有

• PCB 安装固定  不带 | 带有

• 接合入口位置  侧 | 顶部

• 中心线（间距）  1.27 mm [ .05 in ]

• 外壳材料  Liquid Crystal Polymer (LCP)

• 外壳材料  Liquid Crystal Polymer (LCP)

• 连接器长度 (mm) 12.7 | 15.24 | 17.78 | 21.6 | 25.4 | 30.48 | 36.83 | 48.26 | 55.88

• 连接器长度 (in) .5 | .6 | .7 | .85 | 1 | 1.2 | 1.45 | 1.9 | 2.2

• PCB 的外形高度 (mm) 3.85 | 4.25 | 6.25 | 6.75 | 8.25 | 9.05 | 9.85 | 13.65

• PCB 的外形高度 (in) .151 | .152 | .167 | .246 | .266 | .325 | .356 | .388 | .537

• 连接器高度 (mm) 3.85 | 4.2 | 4.25 | 6.25 | 6.75 | 8.25 | 9.05 | 9.85 | 13.65

• 连接器高度 (in) .151 | .152 | .165 | .167 | .246 | .266 | .325 | .356 | .388 | .537

• 连接器宽度 (mm) 6.25 | 7 | 7.2 | 9.6 | 9.8 | 10

• 连接器宽度 (in) .275 | .276 | .283 | .378 | .394

• 行间距  1.27 mm [ .05 in ]

• 堆叠高度 (mm) 1.75 | 3.25 | 4.85 | 6.25 | 9.05 | 13.65

• 堆叠高度 (in) .069 | .128 | .191 | .246 | .356 | .537

• 工作温度（最大值）  125 °C [ 257 °F ]

• 工组温度范围 (°C) -55 – 125 | -40 – 125

• 工组温度范围 (°F) -87 – 257 | -67 – 257 | -40 – 257

• 屏蔽  否

• 电路应用  电源和信号

• 工业标准  IEC | ISO

• 与已批准的标准产品兼容  UL | UL E84703

• 与机构/标准产品兼容  DIN | IEC | UL

• UL 阻燃性等级  UL 94V-0

• UL 阻燃性等级  UL 94V-0
