- MEAS
- MEAS TSYS
- TE 内部编号 20011957-00

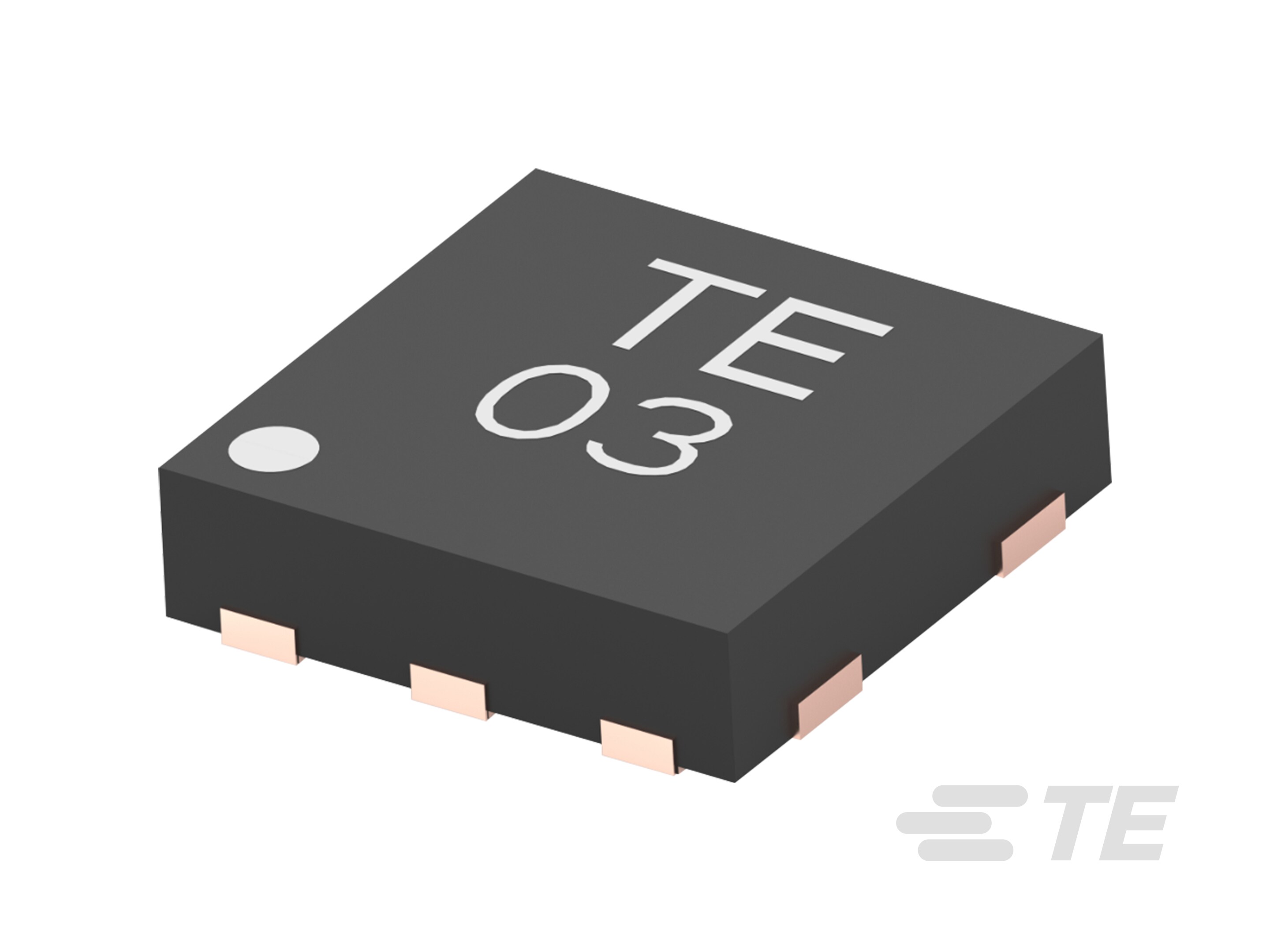

- TE 内部产品描述 TSYS03 TEMP SENSOR TDFN8 2.5X2.5MM I2C
- 所有 TSYS03 数字温度传感器 (2)
-
产品宽度 : 2.5 mm [ .098 in ]
-
传感器封装 : TDFN8
-
分辨率 (bit): 16
-
精确度（参考温度） (°C): ± .5
-
输出接口 : I2C
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_20011957-00_1.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_20011957-00_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_20011957-00_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_20011957-00_1.3d_stp.zip 英文版本
数据表/目录页
- Datasheet TSYS03 ENG_DS_TSYS03_A2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
传感器封装 : TDFN8
结构特性
-
电气连接 : SMD
电气特征
-
电源电压 (V): 2.4 – 5.5
-
电源电流（最大值） (µA): 400
尺寸
-
产品宽度 : 2.5 mm [ .098 in ]
-
产品长度 : 2.5 mm [ .098 in ]
-
产品高度 : .75 mm [ .03 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
精确度温度范围 (°C): -5 – 50
-
精确度（参考温度） (°C): ± .5
操作/应用
-
输出接口 : I2C
其他
-
分辨率 (bit): 16
