2-2328724-1

.3 mm [.012 in] Centerline, Insertion Force Type = Zero Insertion Force (ZIF), Right Angle, Surface Mount, Front Flip-Lock Actuator, FPC Connectors

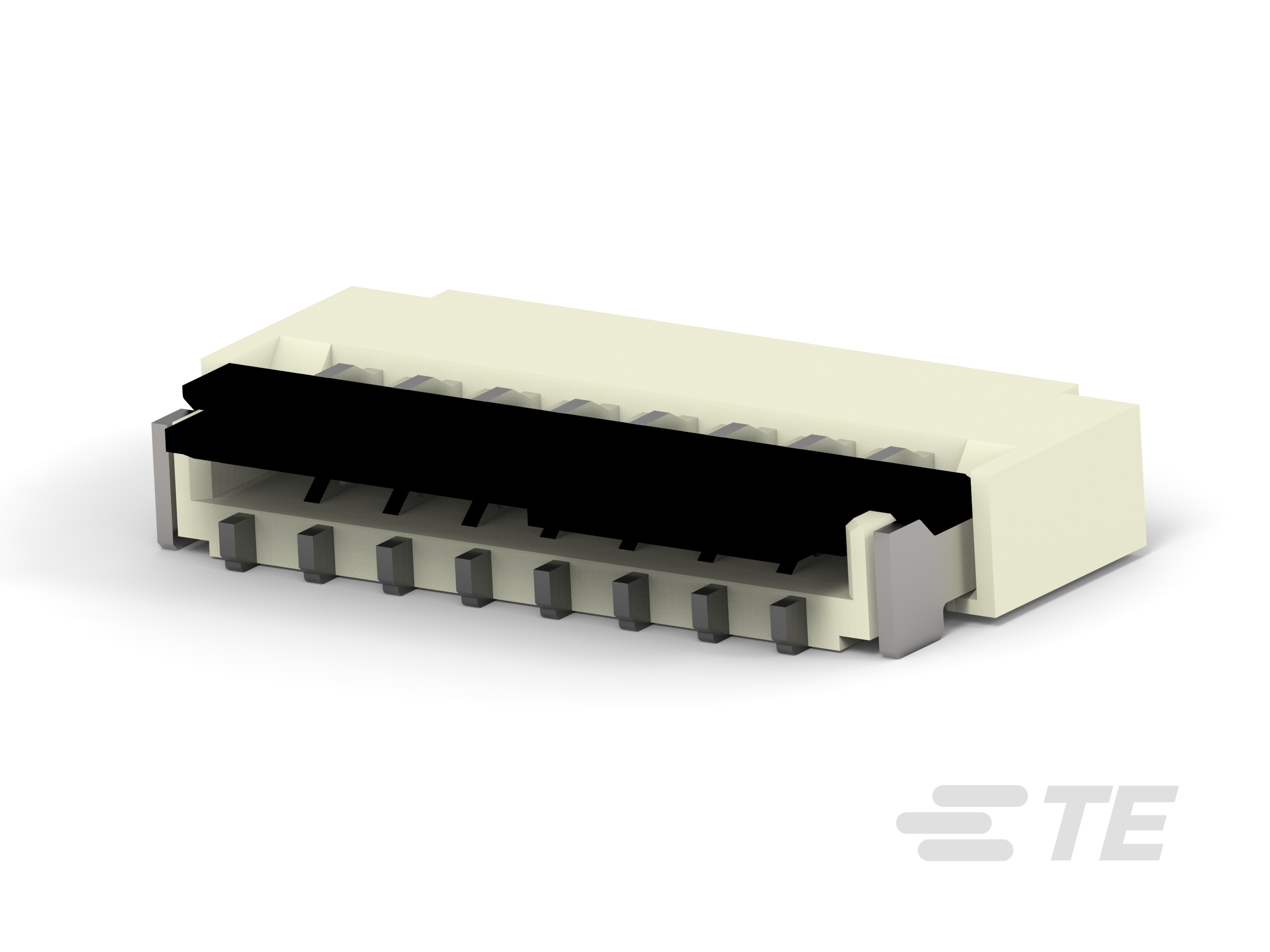

21PIN 0.3MMP FPC CONNECTOR,FRONT FLIP-2-2328724-1

2-2328724-1

.3 mm [.012 in] Centerline, Insertion Force Type = Zero Insertion Force (ZIF), Right Angle, Surface Mount, Front Flip-Lock Actuator, FPC Connectors

    • FPC
  • TE 内部编号 2-2328724-1
  • TE 内部产品描述 21PIN 0.3MMP FPC CONNECTOR,FRONT FLIP

  • 中心线（间距） : .3 mm [ .012 in ]

  • 插入力类型 : 零插入力 (ZIF)

  • PCB 安装方向 : 直角

  • 端子接合位置 : 底部

  • PCB 端接方法 : 表面贴装

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器系统 : 线到板

  • 连接器产品类型 : 连接器组件

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器类型 : PCB 安装母端

  • 插入力类型 : 零插入力 (ZIF)

  • FPC 致动器类型 : 前翻锁定

结构特性

  • 行数 : 1

  • 与线缆类型兼容 : FFC | FPC

  • PCB 安装方向 : 直角

  • 位数 : 21

电气特征

  • 工作电压 (VDC): 30

  • 工作电压 (VAC): 30

主体特性

  • 致动器颜色 : 黑色

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子类型 : 插座

  • PCB 端子端接区域电镀材料 : 金

  • 端子基材 : 铜合金

  • 端子布局 : 直插式

  • 端子形状和构造 : 标准平面

  • 端子额定电流（最大值） (A): .5

  • 端子接合位置 : 底部

  • 端子接触部电镀材料 : 镀金

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 接合对准 : 带有

壳体特性

  • 外壳材料 : Liquid Crystal Polymer (LCP)

  • 中心线（间距） : .3 mm [ .012 in ]

尺寸

  • 连接器高度 : 1 mm [ .039 in ]

  • 接受柔性电缆粗度 : .2 mm [ .008 in ]

  • 连接器宽度 : 7.8 mm [ .3 in ]

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

包装特性

  • 封装方法 : 卷带包装
