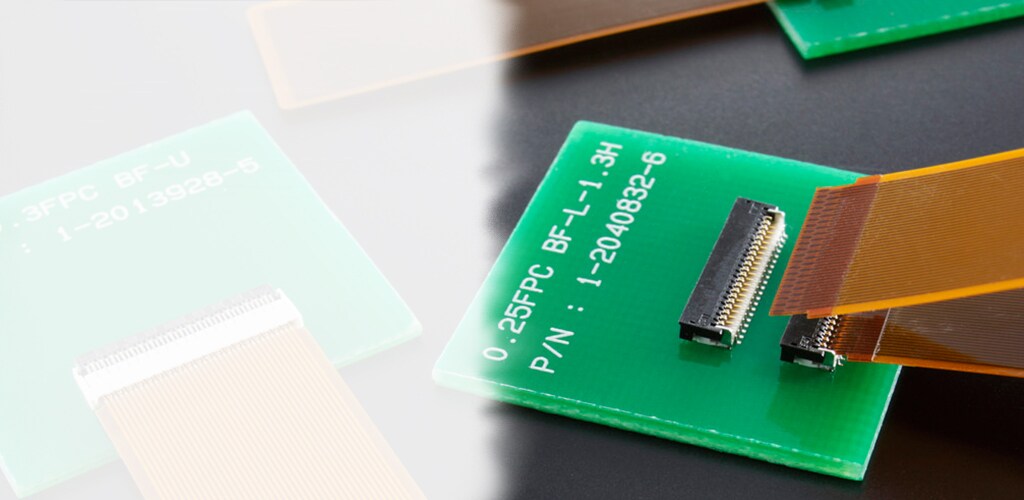

更轻量的互连解决方案

随着市场向小型化发展,FPC连接器应运而生,以满足这一不断增长的市场挑战,该市场要求更小的中心距或间距、更低的剖面高度和更轻的互连解决方案。TE的FPC解决方案是可靠的互连器件,采用致动器来固定线缆端接,可在现场端接(无需工具),提供0.25mm、0.3mm、0.5mm、1.0mm和1.25mm的中心距选项,并具有低高度和轻量化的特点。

设计
您的项目从这里开始。从下单到创造——NexFront商店随时为您提供所需产品。

低高度

$

成本效益高的解决方案

节省时间

特性

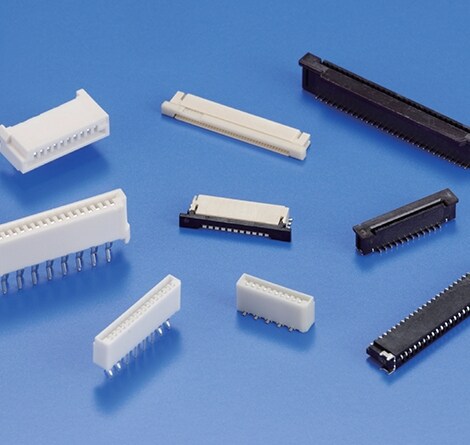

FPC连接器

  • 可适配FPC/FFC线缆
  • 提供ZIF和非ZIF类型
  • 多种中心距选项
  • 提供SMT和通孔PCB端接方式
  • 无需工具
  • 采用直角和垂直安装方向
  • 直角版本可选顶部、底部或双触点
  • 焊盘和弯折引脚用于PCB固定
  • 锁定特性提供高保持力

应用领域

FPC连接器

  • 扁平柔性印刷电缆
  • 液晶显示器
  • 游戏机
  • 平板电脑
  • 可穿戴设备
  • 相机
  • 喷墨、激光和3D打印机
  • 个人计算机
  • 移动电话和智能手机
  • GPS设备
  • 机顶盒
  • 磁盘驱动器
  • 复印机
  • 医疗设备

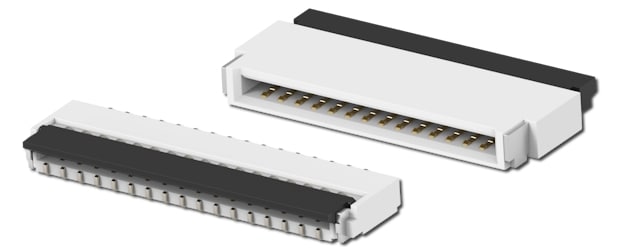

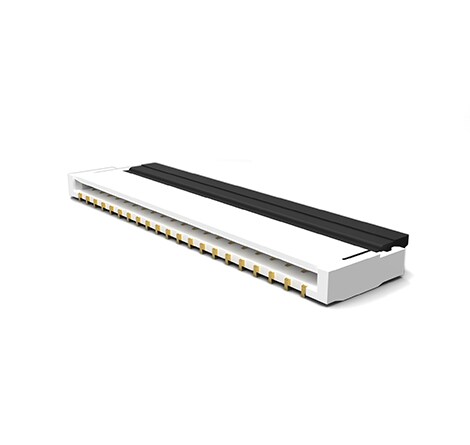

超薄型翻盖式FPC连接器

新产品

TE Connectivity (TE) 推出一系列新型超扁平翻盖式 FPC 连接器。这些新型FPC连接器提供0.3mm和0.5mm中心距选项,采用超薄、超轻量化设计,以应对不断扩大的市场对更小中心距、更低高度和更轻互连解决方案的挑战。这些互连器件采用翻盖式致动器来固定线缆端接,并且可在现场端接(即无需工具)。

主要特性

  • 低高度
  • 重量轻
  • FPC线缆保持力高
  • 填充式致动器改善了插配保持力
  • 直角安装
  • 底部接触朝向
  • 触点上镀金
  • 可选芯位数:4 – 51
  1. 柔性印刷电路 (FPC) 连接器

FPC连接器的研发旨在满足常日益增长的市场需求:更小的引脚间距或间距空间、更薄的厚度和更轻便的互连解决方案。观看视频,探索 FPC 连接器的功能。

柔性印刷电路 (FPC) 连接器
图A和图B
我们所有的细间距FPC产品都采用错位式引脚朝向。这种朝向类型意味着前后排触点的布局是错开的,如图A所示。当引脚朝向为错位式时,务必记住,您可以通过测量前排触点中心与后排触点中心之间的距离来确定中心距,如图B所示。
FPC基础图C
图C | 测量中心距有多种方法,但通常来说,中心距就是相邻两个触点中心之间的距离。您可以通过观察连接器本身的触点(如图C所示),或通过图B中已描述的方法来确定我们细间距FPC产品的中心距。

 我们所有的细间距FPC连接器都采用翻盖锁致动器,以实现更好的PCB固定效果。这种端接方式还允许零插入力,因此该产品通常被称为ZIF连接器。以下图片可表现翻转锁定致动器的运行。

前翻盖锁致动器



前翻盖锁致动器步骤1
步骤一:打开翻转锁定致动器
前部翻转锁定致动器步骤 2
步骤二:将FPC插入连接器
前部翻转锁定致动器步骤 3
步骤三:插入FPC后,闭合翻盖锁致动器
前翻盖锁致动器步骤4
步骤四:您的FPC现已与连接器牢固插配

后翻盖锁致动器



后翻盖锁致动器步骤1
步骤一:打开翻盖锁致动器
后部翻转锁定致动器 - 步骤 2
步骤二:将FPC插入连接器
后翻盖锁致动器步骤3
步骤三:插入FPC后,闭合翻盖锁致动器
后部翻转锁定致动器 - 步骤 4
步骤四:您的FPC现已与连接器牢固插配

填充式致动器(柱塞式)



填充式致动器(柱塞式)步骤1
步骤一:初始状态
填充式致动器(柱塞式)步骤2
步骤二:向前滑动填充器以打开
封帽致动器(柱塞型)- 步骤 3
步骤三:将FPC插入连接器,然后向后滑动填充器以闭合
封帽致动器(柱塞型)- 步骤 4
步骤四:您的FPC现已与连接器牢固插配
FPC触点类型
我们的许多细间距FPC产品都有顶部接触、底部接触或双触点版本可选。此属性代表FPC与触点的哪部分相互作用。如下图所示,FPC触点被形成为“U”形。只有该U形触点的一个叉臂与FPC触点接触。选择正确的触点设计通常基于柔性印制电路的朝向,如下所述。
FPC直插式
直插式:通常FPC是直接插入互连器件(或平行于PCB)的。这种插入方式占用了互连器件前方宝贵的空间,这在当今设备趋向小型化的背景下可能成为一个问题。
FPC斜插式:
斜插式:采用斜插式插入,可以看到FPC是如何以一个角度进入互连器件的。这种插入方式释放了使用标准插入方法时互连器件前方原本会被占用的空间。
FPC斜插式的优势
斜插式的优势:在此图中,可以看到使用斜插式互连器件时,节省的电路板空间是如何得到优化的。您可以轻松利用释放的电路板空间来排布一组FPC连接器,或将任何元件放置在此PCB空间内。

常见问题

标准与精细间距



问:TE Connectivity 可以提供哪些芯位数的产品?

答:除非产品图纸中另有说明,我们仅提供奇数芯位数的产品。我们还可以在0.3mm系列中提供高达71芯的产品,在0.25mm间距系列中提供高达61芯的产品。



问:斜插式柔性印制电路插入的优势是什么?

答:能够以一定角度将FPC插入并与连接器插配,使得FPC连接器几乎可以安装在PCB上的任何位置,因为在插拔时连接器前方所需的间隙大大减少。
