1971785-2

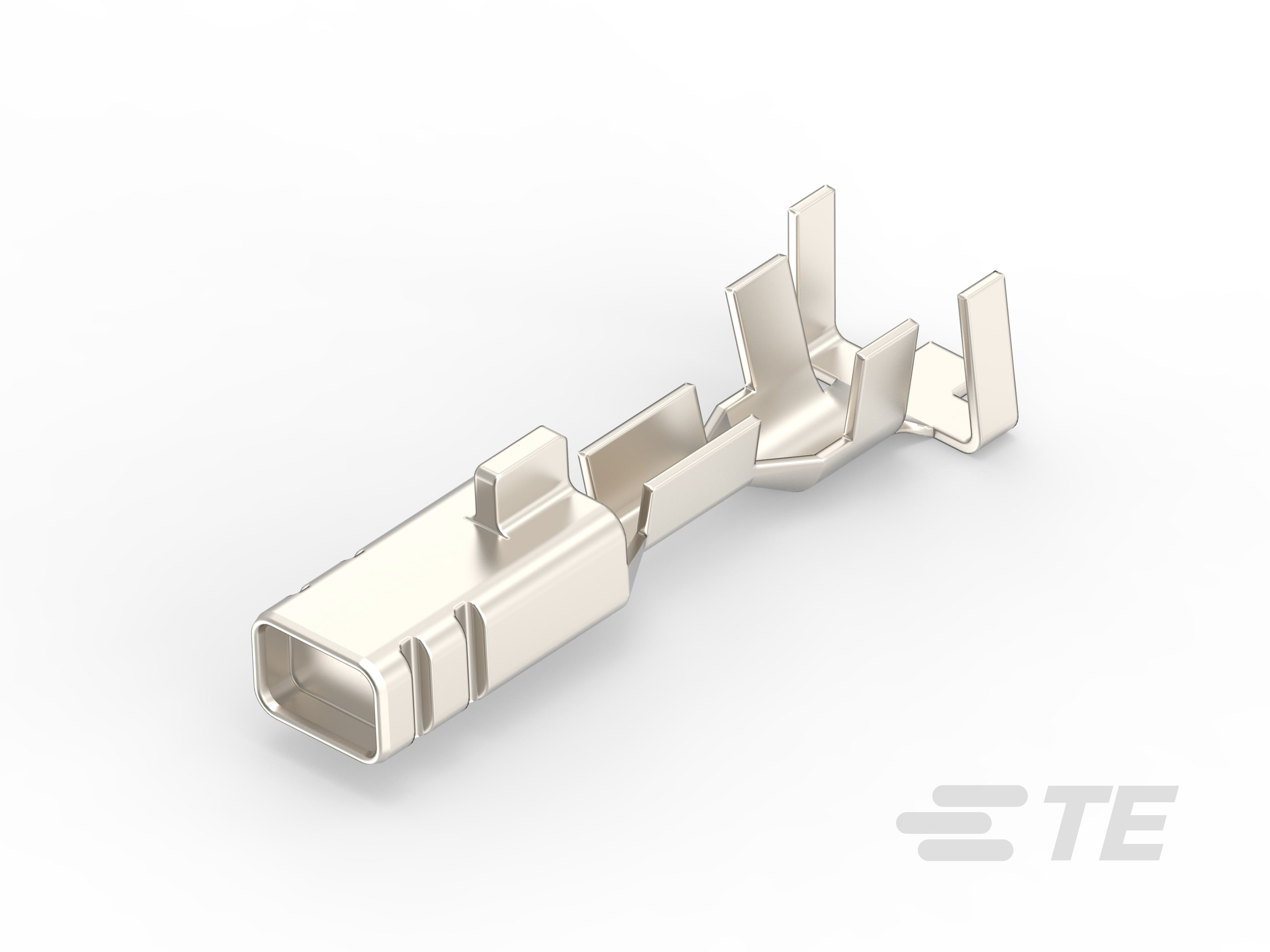

Tin (Sn), Receptacle Contact, 24 – 20 AWG, 600 VAC, 600 VDC, .2 – .5 mm² Wire, Crimp, Copper Alloy, Power, Power Triple Lock

PTL RECEPTACLE CONTACT, 20 - 24 AWG-1971785-2

1971785-2

Tin (Sn), Receptacle Contact, 24 – 20 AWG, 600 VAC, 600 VDC, .2 – .5 mm² Wire, Crimp, Copper Alloy, Power, Power Triple Lock

    • POWER TRIPLE LOCK

  • 端子类型 : 母端

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 预镀锡

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • 端子类型 : 母端

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 预镀锡

  • 壳体内的端子定位力 : 不带

  • 端子基材 : 铜合金

  • 端子额定电流（最大值） (A): 9

  • 对接公端宽度 : 2.7 mm [ .106 in ]

  • 对接公端厚度 : 1.63 mm [ .064 in ]

  • 导线端子端接区域电镀厚度 : .8 – 2.5 µm [ 31.49 – 98.4 µin ]

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .2 – .5

  • 兼容的绝缘直径范围 : 1.43 – 2.7 mm [ .056 – .106 in ]

使用环境

  • 工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 与机构/标准产品兼容 : UL | VDE

包装特性

  • 封装方法 : Reel
