产品特性
-

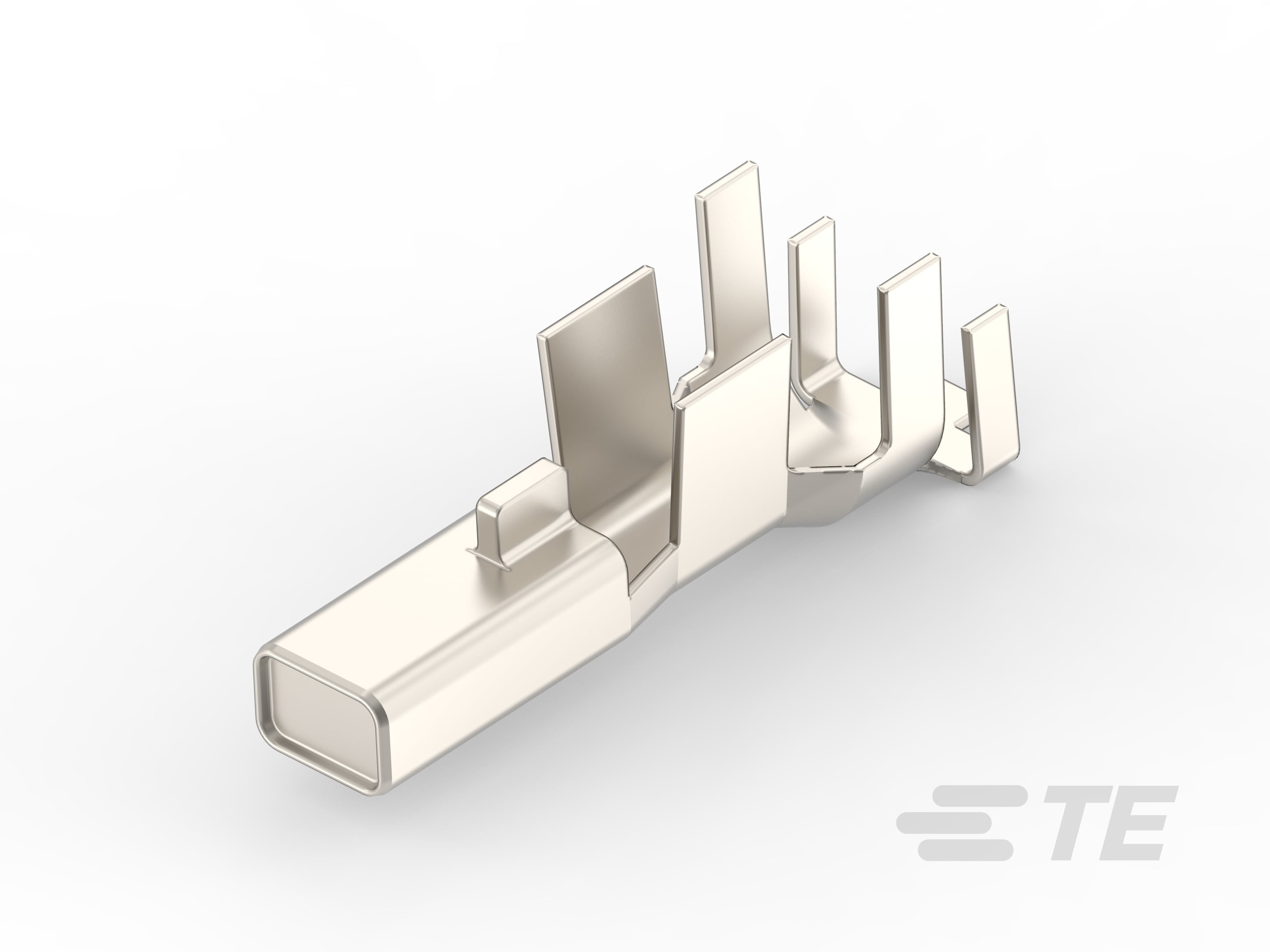

端子类型: 母端
-
产品端接到: 线缆
-
工作电压(VAC): 600
-
工作电压(VDC): 600
-
端子接触部电镀材料: 锡
概述
产品特性
- 这款连接器用途广泛且易于使用，可通过三种可靠的方式锁定。接头和插头锁定在一起。CPA（连接器位置卡扣）器件将接头和插头锁定在一起。TPA（端子位置卡扣）器件有助于确保端子完全到位，以保证其可靠性。
- 三种材料选项支持标准 105℃、高温 150℃ 和灼热丝应用。
- 插头与接头插接时，可听到一声“咔哒”声，再次让用户对连接器的可靠性放心。
- 每个连接器都提供四种键位选项、多种颜色和防缠绕设计，这些特性有助于促进装配线上的高效连接。
- 提供多达 15 针（间距 6 mm）。
了解有关三重锁定电源连接器系统的更多信息。此概述解释了此连接器系统的装配序列、芯线压接的序列以及 OCEAN 模具系统。
常见问题
常见问答
问：对工作温度有什么要求？
答：全新 POWER TRIPLE LOCK 连接器系统全部采用 V-0 材料，其中标准产品由 PBT 材料制成，温度额定值为 105°C。对于烹饪等高温应用，所用材料的温度额定值为 150°C。
问：选择灼热丝塑壳有什么好处？
答：POWER TRIPLE LOCK 连接器系统提供灼热丝塑壳，使得家用电器制造商可以生产符合 IEC 60335-1 标准的产品。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
电气特征
-
工作电压 (VAC) 600
-
工作电压 (VDC) 600
接触件特性
-
端子方向 直式
-
导线端子端接区域电镀材料表面涂层 亮光, 哑光
-
导线端子端接区域电镀厚度 (µm) .8 – 1.5, .8 – 2.5
-
导线端子端接区域电镀厚度 (µin) 31.49 – 59, 31.49 – 98.4
-
对接公端厚度 1.63 mm [ .064 in ]
-
对接公端宽度 2.7 mm [ .106 in ]
-
端子类型 母端
-
端子接触部电镀材料 锡
-
导线端子端接区域电镀材料 预镀锡
-
壳体内的端子定位力 不带
-
端子基材 磷青铜, 铜合金
-
端子额定电流（最大值） (A) 7.2, 8, 9, 10, 12, 15, 16, 20
端接特性
-
线缆端接方法 压接
-
产品端接到 线缆
机械附件
-
带导线绝缘 带有
尺寸
-
兼容的绝缘直径范围 (mm) 1.43 – 2.7, 2 – 3.3, 2.4 – 2.7, 2.4 – 3.3, 2.65 – 2.95, 3.4 – 3.7, 3.85 – 4.25
-
兼容的绝缘直径范围 (in) .056 – .106, .079 – .13, .094 – .13, .095 – .106, .103 – .11, .134 – .146, .151 – .167
-
线径 (AWG) 12, 14, 18, 19 – 16, 24 – 20
-
线径 (mm²) .2 – .5, .65 – 1.3, .8, .82, 2, 3
-
线径 (CMA) 1624
使用环境
-
工作温度范围 (°C) -55 – 105, -55 – 150
-
工作温度范围 (°F) -67 – 221, -67 – 302
操作/应用
-
电路应用 电源
行业标准
-
与机构/标准产品兼容 UL, VDE
包装特性
-
封装方法 Reel
参考编号
-
TE 内部编号 CAT-P87074-R2435
相关资料
数据表/目录页
POWER TRIPLE LOCK（三重锁定电源连接器）是商标。
