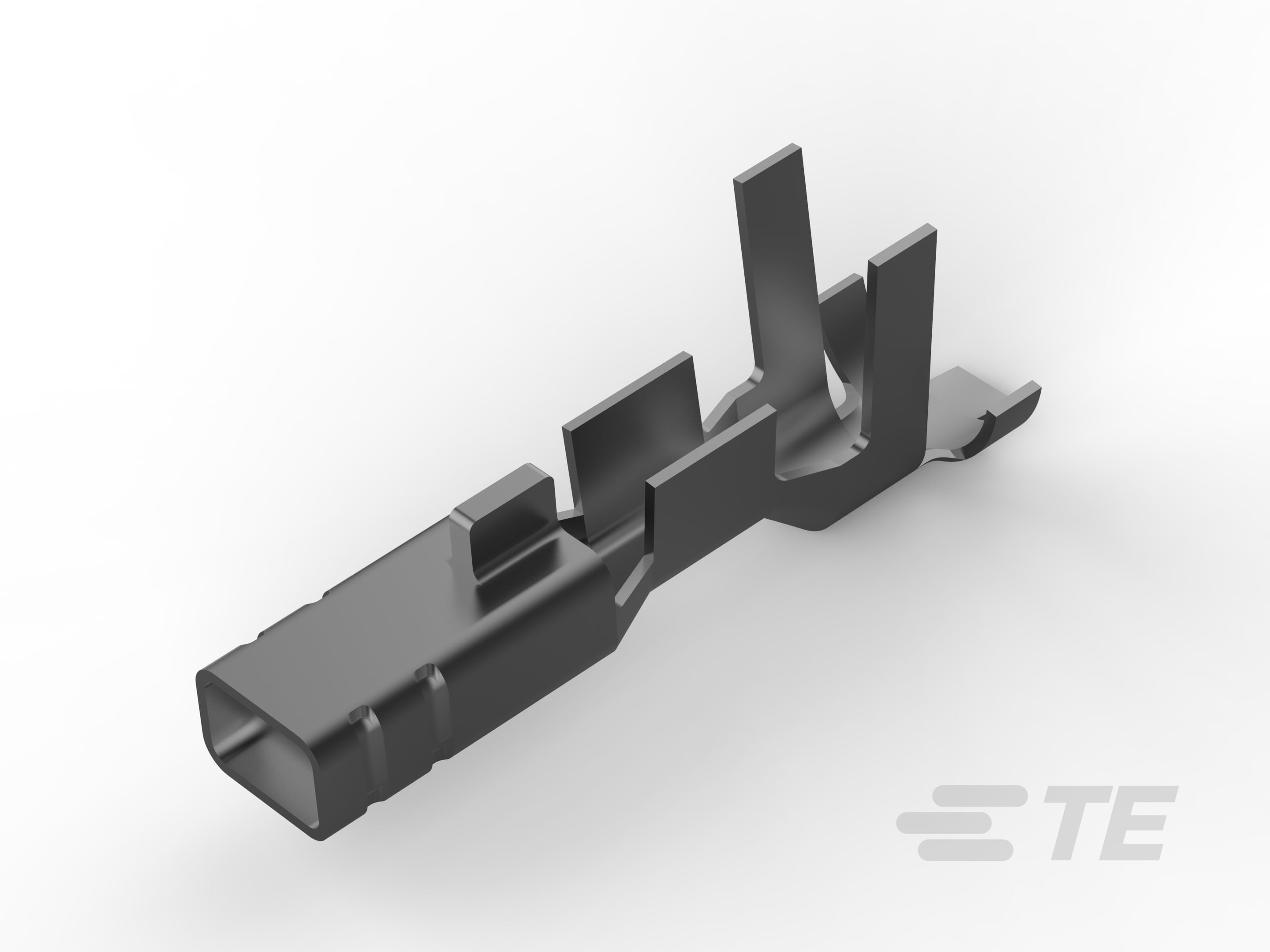

1971237-2
Tin (Sn), Receptacle Contact, 600 VAC, 600 VDC, Crimp, Copper Alloy, Power, -55 – 150 °C [-67 – 302 °F], Power Triple Lock
1971237-2
Tin (Sn), Receptacle Contact, 600 VAC, 600 VDC, Crimp, Copper Alloy, Power, -55 – 150 °C [-67 – 302 °F], Power Triple Lock
-
- POWER TRIPLE LOCK
- TE 内部编号 1971237-2
- TE 内部产品描述 PTL RECEPTACLE CONTACT, 2X20 AWG
- 所有 Receptacle Contact — POWER TRIPLE LOCK (11)
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
文档
产品图纸
- RECEPTACLE CONTACT POWER TRIPLE LOCK ENG_CD_1971237_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1971237-2_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1971237-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1971237-2_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1971237-2_D.3d_stp.zip 英文版本
数据表/目录页
- 1-1773734-9 TE Power Triple Lock Quick Reference Guide - German GER_DS_1-1773734-9_PTL_QRG_DE_0315.pdf 德语
- 9-1773465-1Power Triple Lock QRG ENG_DS_9-1773465-1PTLQRG_2505.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-106118_N.pdf 英文版本
- 产品规格 ENG_SS_108-106118_H.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32184_A.pdf 英文版本
- ENG_SS_408-143028_C.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40045889_E.pdf 英文版本
- ENG_AAD_VDE_CERT_40045889_C1_A-1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
接触件特性
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 不带
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 12
-
对接公端宽度 : 2.7 mm [ .106 in ]
-
对接公端厚度 : 1.63 mm [ .064 in ]
-
导线端子端接区域电镀厚度 : .8 – 2.5 µm [ 31.49 – 98.4 µin ]
-
导线端子端接区域电镀材料表面涂层 : 亮光
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 2.4 – 2.7 mm [ .095 – .106 in ]
使用环境
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与机构/标准产品兼容 : UL | VDE
包装特性
-
封装方法 : Reel
