175095-1

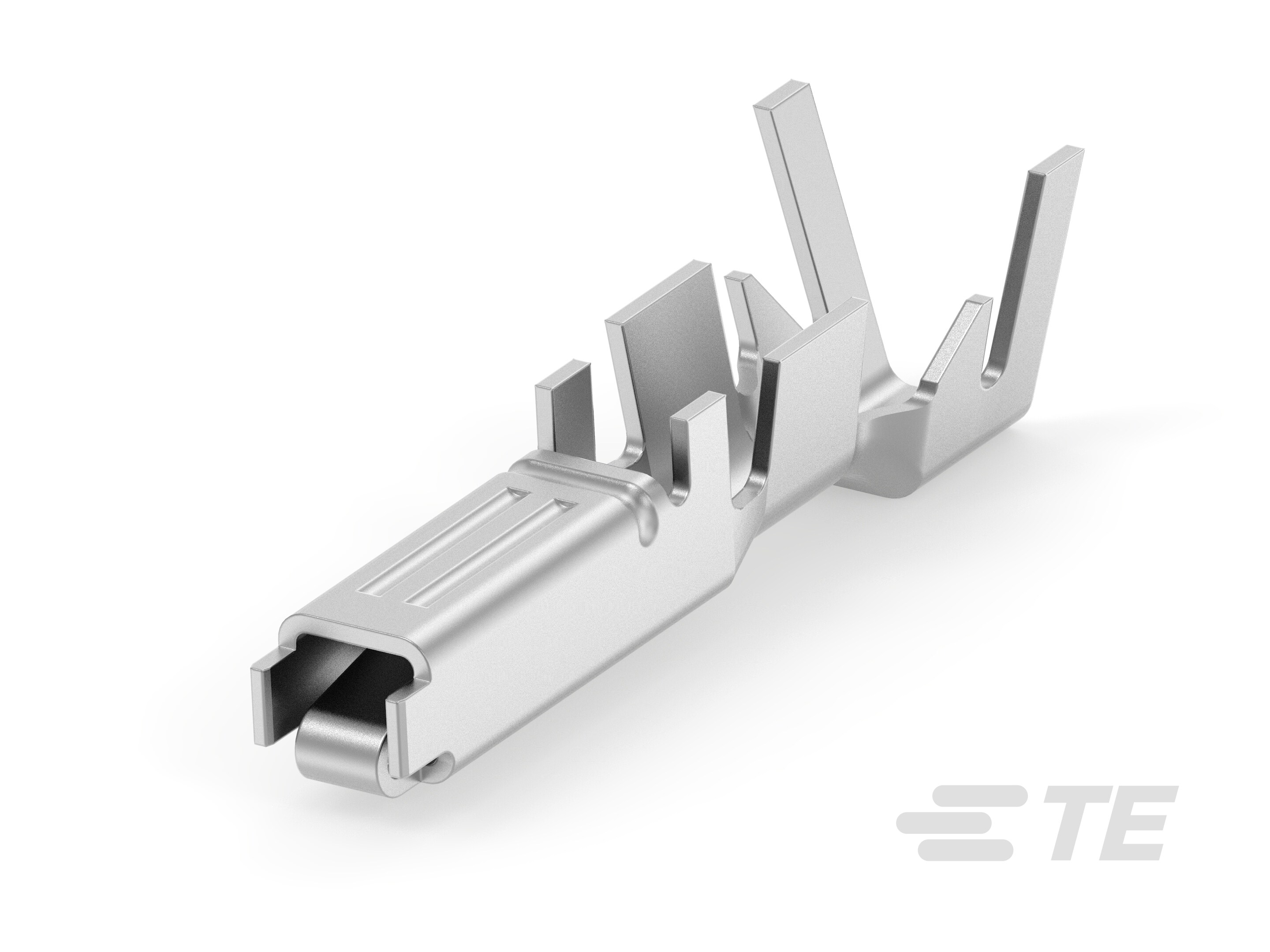

Receptacle Terminal, 20 – 16 AWG, .5 – 1.25 mm² Wire, 1.8 mm [.071 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Multilock Connector System

全部查看 MULTILOCK，母端和公端 (74)
070 SERIES REC CONTACT 20-16-175095-1

175095-1

Receptacle Terminal, 20 – 16 AWG, .5 – 1.25 mm² Wire, 1.8 mm [.071 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Multilock Connector System

全部查看  MULTILOCK，母端和公端 (74)
    • MULTILOCK
    • Multilock 连接器系统
  • TE 内部编号 175095-1
  • TE 内部产品描述 070 SERIES REC CONTACT 20-16

  • 端子类型 : 母端

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .5 – 1.25

  • 对接公端宽度 : 1.8 mm [ .071 in ]

  • 接触面电镀 : 锡 (Sn)

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 插座种类 : 180°

  • 主要锁定特性 : 端子上

  • 可密封 : 否

主体特性

  • 端子密封类型 : 非密封

接触件特性

  • 导线端子端接区域电镀材料 : 锡

  • 端子制造 : 冲压成形

  • 端子大小 : 1.8mm

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 14

  • 端子类型 : 母端

  • 对接公端宽度 : 1.8 mm [ .071 in ]

  • 接触面电镀 : 锡 (Sn)

  • 对接公端厚度 : .64 mm [ .025 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 兼容的绝缘直径范围 : 2 – 2.6 mm [ .078 – .102 in ]

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .5 – 1.25

  • 线径查找 (mm²): .5 | .6 | .75 | 1 | 1.25

  • 线径查找 (AWG): 16 | 17 | 18 | 19 | 20

  • 公端长度 : 16 mm [ .63 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） : 105 °C [ 221 °F ]

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

包装特性

  • 封装数量 : 4000

  • 封装方法 : Reel

其他

  • 端子传导 : 0 – 24 A（低功率）
