174984-2

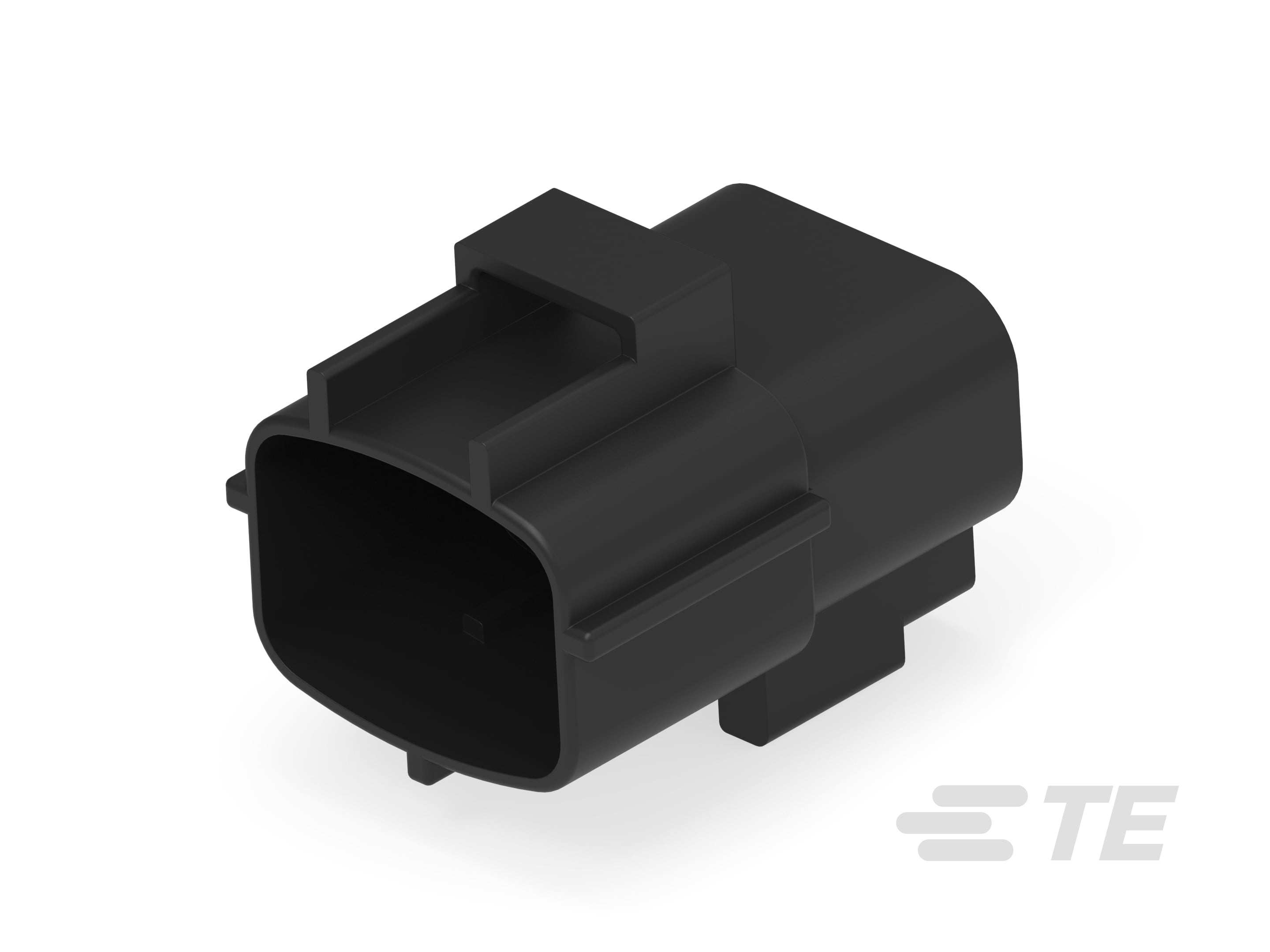

8 Position Housing, Housing for Male Terminals, Wire-to-Wire, 4.8 mm [.189 in] Centerline, Sealable, Black, Signal, Cable Mount (Free-Hanging)

8 POS. CAP MK II+-174984-2

174984-2

8 Position Housing, Housing for Male Terminals, Wire-to-Wire, 4.8 mm [.189 in] Centerline, Sealable, Black, Signal, Cable Mount (Free-Hanging)

    • Econoseal

  • 位数 : 8

  • 连接器和壳体类型 : 公端子护套

  • 对接公端宽度 : 1.8 mm [ .071 in ]

  • 连接器系统 : 线到线

  • 中心线（间距） : 4.8 mm [ .189 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 否

  • 连接器和壳体类型 : 公端子护套

  • 连接器系统 : 线到线

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

接触件特性

  • 端子类型 : 公端

  • 端子大小 : 1.8mm

  • 对接公端宽度 : 1.8 mm [ .071 in ]

壳体特性

  • 外壳材料 : PBT

  • 中心线（间距） : 4.8 mm [ .189 in ]

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 黑色

电气特征

  • 工作电压 (VDC): 12

  • 标称电压架构 (V): 12

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否

  • 欧盟 RoHS 符合性 : 合规

  • 欧盟 ELV 符合性 : 合规

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化肋

  • 端子位置保证 : 是

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

包装特性

  • 封装方法 : Bag

  • 封装数量 : 100

尺寸

  • 连接器高度 : 30.7 mm [ 1.209 in ]

  • 产品长度 : 36.5 mm [ 1.437 in ]

  • 产品宽度 : 27.9 mm [ 1.098 in ]

  • 行间距 (mm): 10.7, 8.31, 2.54

  • 行间距 (in): .327, .1, .421

行业标准

  • UL 阻燃性等级 : UL 94V-2

结构特性

  • 位数 : 8

  • 行数 : 2

使用环境

  • 工作温度（最大值） (°C): 80, 105, 100, 90, 85, 75, 70

  • 工作温度（最大值） (°F): 221, 167, 158, 176, 194, 185, 212

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : Signal
