浏览以下产品以查看具体价格

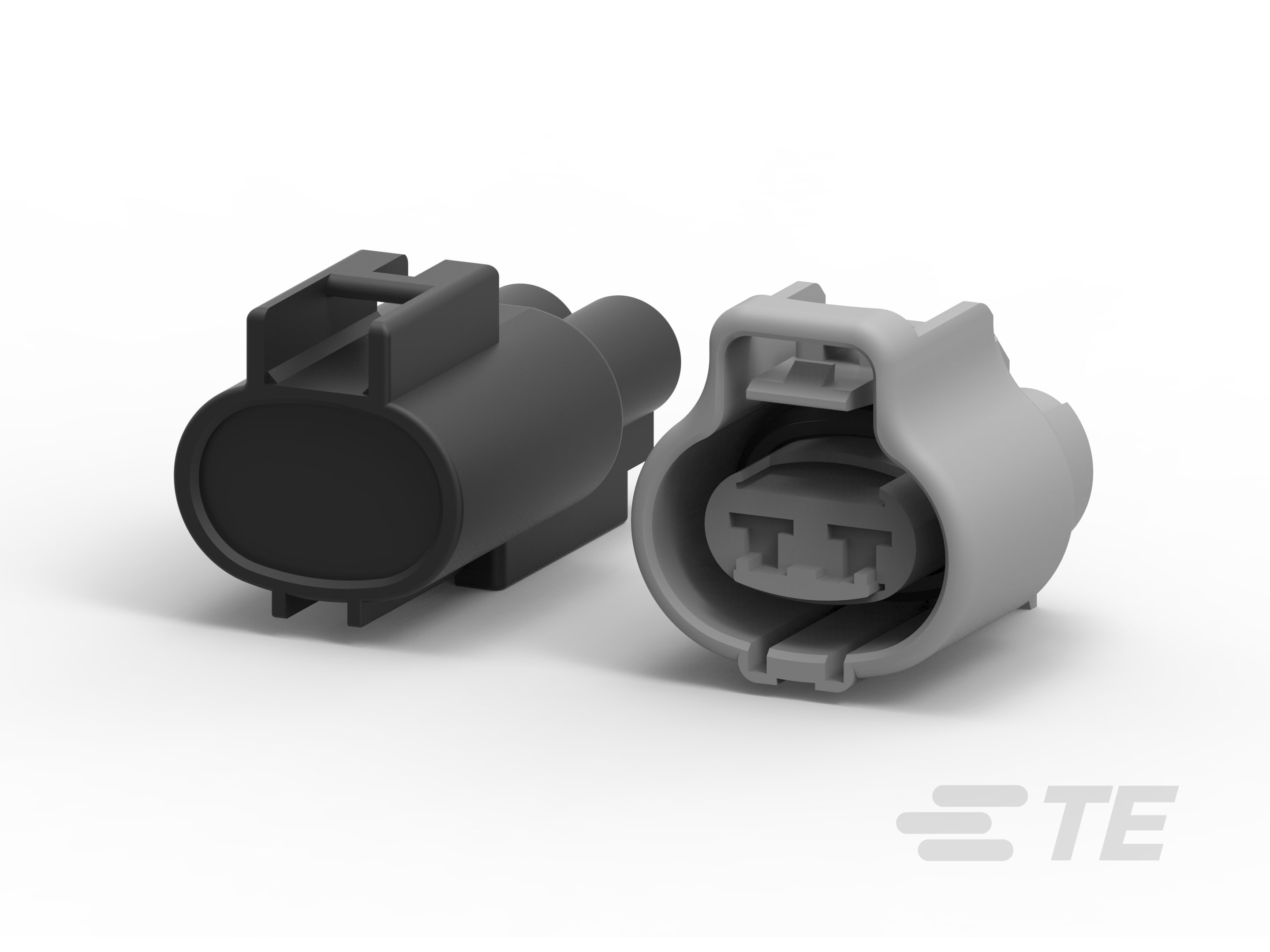

ECONOSEAL，连接器壳体

电子版数据手册|

产品特性

位数 : 1 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 13 | 15 | 16
连接器和壳体类型 : 公端子护套 | 母端子护套
对接公端宽度 (mm): 1.8 | 2.8 | 4.8 | 6.3
对接公端宽度 (in): .07 | .071 | .11 | .187 | .189 | .25
接合插针直径 : 2 mm [ .079 in ]
连接器系统 : 线到板 | 线到线 | 线到设备

产品	TE 产品编号	文档	连接器和壳体类型	位数	可密封	工组温度范围	行数	能够保证连接器位置	主要锁定特性	连接器系统	中心线（间距）	对接公端宽度	接合插针直径	主要产品颜色	连接器和端子端接到	端子额定电流（最大值）	电路应用	工作温度（最大值）	标称电压架构	连接器和键控代码	欧盟 RoHS 符合性	欧盟 ELV 符合性
E-S MK-2(+) 15P PLUG ASSY	2-85262-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	15	是	-	5	否	外壳集成	线到线	3.4 mm	1.8 mm, 6.3 mm	-	黑色	电线和电缆	-	-	-	12 V	-	-	-
ECONOSEAL-J CONN PLUG 8P BLACK	172191-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	是	-30 – 105 °C	3	否	外壳集成	线到线	4.8 mm, 6.5 mm	1.8 mm, 6.3 mm	2 mm	黑色	电线和电缆	-	电源	105 °C	12 V	-	-	-
ECONOSEAL-J CONN CAP 8P BLACK	172192-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	是	-30 – 105 °C	3	否	外壳集成	线到线	4.8 mm, 6.5 mm	1.8 mm, 6.3 mm	2 mm	黑色	电线和电缆	-	电源	105 °C	12 V	-	-	-
.070 ECONOSEAL 2P CAP HSG	173063-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	否	-30 – 105 °C	1	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
.070 ECONOSEAL PLUG ASSY 2P	173090-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
ECONOSEAL-J MK-2 PLUG ASSY 4P	174257-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
ECONO-J MK-2 CAP HSG 4P	174259-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	-	105 °C	12 V	-	-	-
ECONO-J MK-2 CAP HSG 6P	174264-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	6	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	电源	105 °C	12 V	-	-	-
070 ECONOSEAL MARK-2 PLUG 2P	174352-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
070 ECONOSEAL MARK-2 CAP 2P	174354-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到板, 线到线, 线到设备	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
070 EJ-2(+) PLUG ASSY 3P SIR	1-174357-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-30 – 105 °C	1	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
070 EJ-2(2) PLUG ASSY 3P SIR	2-174357-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-30 – 105 °C	1	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
070 ECONOSEAL MARK-2 CAP 3P	174359-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	-30 – 105 °C	1	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
10 POS. CAP MK II +	174657-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	10	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	电源	105 °C	12 V	-	-	-
12 POS HSG MARK II+	174663-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
1 POS HSG MARK II+	174879-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	1	是	-30 – 105 °C	1	否	外壳集成	线到线	3.4 mm	1.8 mm	-	黑色	电线和电缆	-	电源	105 °C	12 V	-	-	-
8 POS. CAP MK II+	174984-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
187 CAP HSG ASSY 2P BLACK	176143-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	7.9 mm	4.8 mm	-	黑色	电线和电缆	25 A	电源	105 °C	12 V	-	-	-
187 CAP HSG ASSY 2P LIGHT GRAY	6-176143-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	7.9 mm	4.8 mm	-	灰色	电线和电缆	-	电源	105 °C	12 V	-	-	-
187 PLUG HSG 2P BLACK	176146-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	7.9 mm	4.8 mm	-	黑色	电线和电缆	25 A	电源	105 °C	12 V	-	-	-
.187 PLUG HSG ASSY 2P GRAY	6-176146-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	7.9 mm	4.8 mm	-	灰色	电线和电缆	25 A	电源	105 °C	12 V	-	-	-
EJ-II DBL LOCK 2POS PLUG ASSY	178448-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	5 mm	1.8 mm	-	淡灰色	电线和电缆	-	电源	105 °C	12 V	-	-	-
EJ-2 DBL L0CK PLUG 2P ASSY B	178448-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	5 mm	1.8 mm	-	黑色	电线和电缆	-	电源	105 °C	12 V	-	-	-
EJ-2 DBL LOCK PLUG 2P ASSY D	178449-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 125 °C	1	否	外壳集成	线到线	5 mm	1.8 mm	-	深灰色	电线和电缆	-	电源	125 °C	12 V	-	-	-
EJ-2 DBL LOCK PLUG 2P ASSY	6-178449-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 125 °C	1	否	外壳集成	线到线	5 mm	1.8 mm	-	淡灰色	电线和电缆	-	电源	125 °C	12 V	-	-	-
ECONOSEAL J FEM.CONN.ASSY3 WAY	282703-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-30 – 105 °C	1	是	端子上	线到板	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	电源	105 °C	12 V, 24 V	-	-	-
13 WAY TAB HOUSING ECONO	344260-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	13	是	-30 – 105 °C	3	否	端子上	线到线	4.8 mm	1.8 mm, 6.3 mm	-	黑色	电线和电缆	10 A	Signal	105 °C	12 V	中性	-	-
13 WAY REC HSG. SIL. SEALECONO	344263-1	3D PDF	母端子护套	13	是	-30 – 105 °C	3	否	端子上	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	10 A	Signal	105 °C	12 V	中性	-	-
4 WAY REC.HSG. SIL. SEAL ECONO	344270-1	3D PDF	母端子护套	4	是	-30 – 105 °C	2	否	端子上	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	10 A	Signal	105 °C	12 V	中性	-	-
E-S MK-2(+) 16P PLUG ASSY	368047-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	16	是	-30 – 105 °C	4	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	电源	105 °C	12 V	-	-	-
E-S MK-2(+) 16P CAP HSG	368050-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	16	否	-	4	否	外壳集成	线到线	4.8 mm	1.8 mm, 6.3 mm	-	黑色	电线和电缆	-	Signal	-	12 V	-	-	-
ES MK-II(+) 4P PLUG ASSY(BLK)	368123-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm, 6.3 mm	-	黑色	电线和电缆	-	-	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
E-S MK-2(+) PLUG 2P ASSY	368261-2	3D PDF	母端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
E-S MK-2(+) 3P PLUG ASS'Y	368523-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-30 – 105 °C	1	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	电源	105 °C	12 V	-	-	-
E-S MK-2(+) 6P PLUG ASS'Y	368530-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	是	-30 – 105 °C	3	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	电源	105 °C	12 V	-	-	-
E-S MK-2(+) 8P PLUG ASS'Y	368533-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	电源	105 °C	12 V	-	-	-
E-S MK-2(+) 12P CAP HSG	368537-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	否	-	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	电源	-	12 V	-	-	-
KIT ECONOSEAL J 12	444011-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	12	是	-	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	电源	-	12 V	-	-	-
KIT ECONOSEAL 10P	444141-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	10	是	-	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	电源	-	12 V	-	-	-
KIT ECONOSEAL J SERIES 2P	881772-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
KIT ECONOSEAL J 4PO	881777-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
KIT ECONOSEAL J 6PO	881778-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	6	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
KIT ECONOSEAL J 6PO	881779-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
FUEL PUMP 6P PLUG ASSY JPT TYP	936159-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	是	-	2	是	外壳集成	线到线	5.3 mm	2.8 mm	-	褐色	电线和电缆	-	Signal	-	12 V	-	-	-
ECONOSEAL 15P HYBRID PLUG ASSEMBLY	2066019-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	15	是	-	6	否	外壳集成	线到线	4.3 mm, 4.6 mm, 8.6 mm	1.8 mm, 6.3 mm	-	黑色	电线和电缆	-	-	-	12 V	-	-	-
ECONO-J MK-2 PLUG ASSY 6P	2822346-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	是	-30 – 105 °C	2	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	电源	105 °C	12 V	1	-	-
EJ MK2+ PLUG ASSY 2P BLACK	2822348-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	4.8 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	-	-	-
070 EJ MK-2 SENSOR PLUG 2P GRAY	2822362-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	5 mm	1.8 mm	-	灰色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	D	-	-
070 EJ MK-2 SENSOR PLUG 2P DARK GREEN	2822362-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	5 mm	1.8 mm	-	绿色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	D	-	-
EJ-2 DBL LOCK PLUG 2P ASSY B	2822363-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-30 – 105 °C	1	否	外壳集成	线到线	5 mm	1.8 mm	-	黑色	电线和电缆	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	B	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

混合型连接器 否 | 是
连接器形状 圆形 | 矩形
连接器和壳体类型 公端子护套 | 母端子护套
连接器系统 线到板 | 线到线 | 线到设备
可密封 否 | 是
主要锁定特性 外壳集成 | 端子上
连接器和端子端接到 电线和电缆

结构特性

位数 1 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 13 | 15 | 16
行数 1 | 2 | 3 | 4 | 5 | 6

电气特征

工作电压 (VDC) 12 | 13 | 13.2 | 24
标称电压架构 (V) 12 | 24

主体特性

出线角度 180°
主要产品颜色 淡灰色 | 深灰色 | 灰色 | 绿色 | 褐色 | 黑色
连接器和键控代码 1 | B | D | 中性

接触件特性

端子类型 公端 | 插座 | 插针 | 母端
端子大小 1.8mm | 2.8mm | 2mm | 4.8mm | 6.3mm
对接公端宽度 (mm) 1.8 | 2.8 | 4.8 | 6.3
对接公端宽度 (in) .07 | .071 | .11 | .187 | .189 | .25
接合插针直径 2 mm [ .079 in ]
端子额定电流（最大值） (A) 10 | 25

机械附件

接合对准带有
端子位置保证 否 | 是
接合对准类型 极化 | 极化肋 | 极性定位槽 | 键控
应力消除不带
连接器安装类型 电缆安装（自由悬挂）

壳体特性

外壳材料 PA | PA 66 | PBT | PBT GF | 尼龙 6/6
中心线（间距） (mm) 3.4 | 4.3 | 4.6 | 4.8 | 5 | 5.3 | 6.5 | 7.9 | 8.6
中心线（间距） (in) .13 | .169 | .181 | .188 | .189 | .197 | .2 | .208 | .256 | .311 | .338

尺寸

产品宽度 (mm) 13.5 | 17.3 | 18.3 | 20.6 | 22 | 22.8 | 23.1 | 23.3 | 24 | 24.6 | 24.9 | 25.4 | 26 | 27.6 | 27.9 | 29.3 | 30.7 | 32.5 | 32.7 | 33 | 33.2 | 33.5 | 33.6 | 35.5 | 36.5 | 37.5 | 37.8 | 39
产品宽度 (in) .531 | .681 | .72 | .811 | .86 | .866 | .897 | .898 | .909 | .917 | .945 | .968 | .98 | 1 | 1.024 | 1.08 | 1.087 | 1.098 | 1.15 | 1.154 | 1.21 | 1.28 | 1.287 | 1.3 | 1.31 | 1.32 | 1.398 | 1.43 | 1.476 | 1.48 | 1.53
行间距 (mm) 2.54 | 3 | 3.5 | 4.3 | 5.6 | 6.5 | 8.31 | 10.7
行间距 (in) .1 | .118 | .138 | .17 | .22 | .251 | .327 | .421
连接器高度 (mm) 13.9 | 14 | 14.05 | 14.2 | 20.6 | 22.8 | 24 | 24.1 | 25.4 | 26 | 26.3 | 26.85 | 27.5 | 27.6 | 28.6 | 29.3 | 30.6 | 30.7 | 31.9 | 32.55 | 33 | 33.2 | 36.5 | 37.2 | 38.05 | 44.4
连接器高度 (in) .1 | .547 | .551 | .553 | .559 | .811 | .897 | .898 | .945 | .949 | 1.024 | 1.035 | 1.057 | 1.08 | 1.083 | 1.086 | 1.09 | 1.12 | 1.154 | 1.2 | 1.209 | 1.256 | 1.28 | 1.29 | 1.307 | 1.44 | 1.46 | 1.49 | 1.74
产品长度 (mm) 15.8 | 18.3 | 20.6 | 22 | 23.1 | 25.4 | 26.7 | 27 | 27.5 | 27.6 | 30.6 | 31 | 31.6 | 32.5 | 32.7 | 33.2 | 34.5 | 35 | 35.5 | 35.8 | 36.5 | 37.5 | 39 | 40.6 | 45 | 45.6 | 48.3
产品长度 (in) .62 | .72 | .811 | .866 | .909 | 1 | 1.05 | 1.06 | 1.083 | 1.087 | 1.2 | 1.22 | 1.244 | 1.28 | 1.287 | 1.31 | 1.35 | 1.37 | 1.398 | 1.41 | 1.437 | 1.48 | 1.53 | 1.59 | 1.6 | 1.772 | 1.79 | 1.902

使用环境

工作温度（最大值） (°C) 70 | 75 | 80 | 85 | 90 | 100 | 105 | 125
工作温度（最大值） (°F) 158 | 167 | 176 | 185 | 194 | 212 | 221 | 257
工组温度范围 (°C) -40 – 125 | -30 – 105
工组温度范围 (°F) -40 – 257 | -22 – 221

操作/应用

电路应用 Signal | 电源

行业标准

UL 阻燃性等级 UL 94HB | UL 94V-2

包装特性

封装方法 Bag | Box | Tray | 包装
封装数量 50 | 100 | 400 | 500 | 700 | 1000 | 1200 | 1500

其他

可维修 否 | 是
能够保证连接器位置 否 | 是

参考编号

TE 内部编号 CAT-EC7491-CH8172

数据表/目录页

Econoseal Connector Series pdf 英文版本
