1241768-1

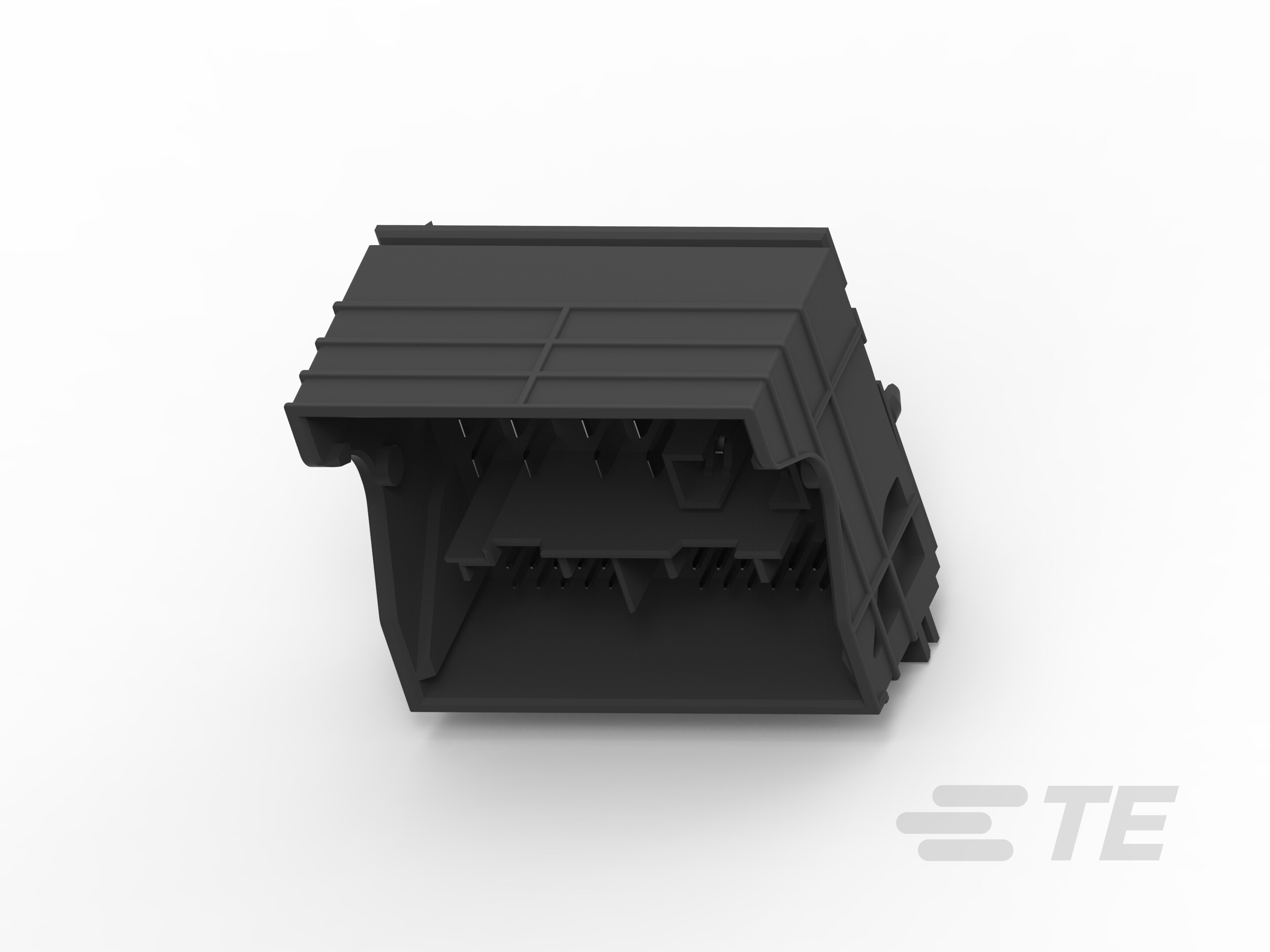

Vertical, Wire-to-Board, 42 Position, 6 Row, 2.54mm / 5.08mm [.1in / .2in] Centerline, Tin (Sn), Printed Circuit Board, Radio Connectors

全部查看 Data Connectivity Header (3)
MPQ/MQS ST-STE40+2P-1241768-1

1241768-1

Vertical, Wire-to-Board, 42 Position, 6 Row, 2.54mm / 5.08mm [.1in / .2in] Centerline, Tin (Sn), Printed Circuit Board, Radio Connectors

全部查看  Data Connectivity Header (3)
    • 无线电连接器
  • TE 内部编号 1241768-1
  • TE 内部产品描述 MPQ/MQS ST-STE40+2P

  • PCB 安装方向 : 垂直

  • 端子额定电流（最大值） (A): 7.5 | 26

  • PCB 端接方法 : 通孔 - 焊接

  • 可密封 : 否

  • 中心线（间距） (mm): 2.54 | 5.08

  • 中心线（间距） (in): .1 | .2

查看所有特性
更多 更少

文档

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 接头类型 : 不带罩

  • 混合板端连接器 : 是

  • 连接器产品类型 : 连接器组件

  • 可密封 : 否

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 节数 : 1

  • 信号位置数量 : 24

  • PCB 安装方向 : 垂直

  • 位数 : 42

  • 行数 : 6

电气特征

  • 标称电压架构 (V): 12

  • 工作电压 (VDC): 12

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 公端

  • 对接公端厚度 (mm): .6 | .63

  • 对接公端厚度 (in): .024 | .025

  • 对接公端宽度 (mm): .63 | 2.8

  • 对接公端宽度 (in): .025 | .11

  • 端子额定电流（最大值） (A): 7.5 | 26

  • 端子接触部电镀材料 : 锡 (Sn)

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装对准 : 带有

  • 接合对准 : 带有

  • PCB 安装固定类型 : 板锁

  • 安装孔 : 不带

  • PCB 安装固定 : 带有

  • 接合固定类型 : 锁定接口

  • 面板安装特性 : 不带

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） (mm): 2.54 | 5.08

  • 中心线（间距） (in): .1 | .2

尺寸

  • 连接器长度 : 49.8 mm [ 1.961 in ]

  • PCB 的外形高度 : 28.3 mm [ 1.114 in ]

  • PCB 厚度（建议） : .8 mm [ .031 in ]

  • 连接器宽度 : 34.5 mm [ 1.358 in ]

使用环境

  • 工作温度（最大值） : 130 °C [ 266 °F ]

  • 工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

操作/应用

  • 屏蔽 : 否

  • 焊接工艺 : 支持回流焊

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : 否

包装特性

  • 封装方法 : Tray

  • 封装数量 : 120
