该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

概述

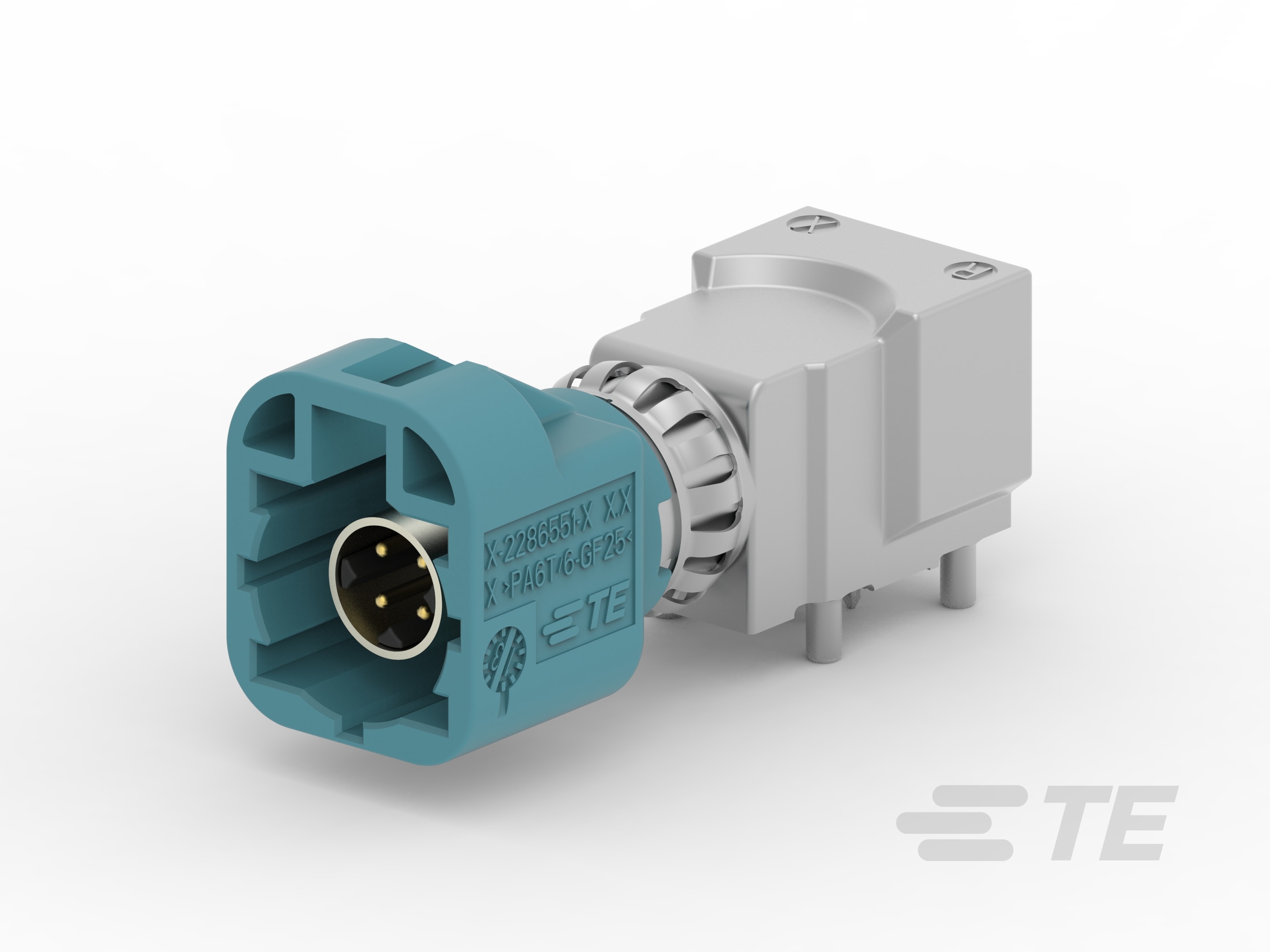

数据连接接头

连接是在车辆中实现功率、信号和数据无缝传输的核心。TE 解决方案可帮助应对汽车行业不断变化的挑战和要求,包括通过基于同轴电缆、屏蔽、光纤和无线介质的多种技术实现数据连接。



我们的解决方案还可在极端温度变化和崎岖地形等严苛环境下提供可靠性能。

电路 密封 方向 公端宽度 混合 端接方法
1-6 90° | 180° 0.51, 0.68mm 焊接 | 激光焊接
  1. 数据传输(英文版)

查看有关 TE 针对汽车应用的数据传输解决方案的讨论。

  • 关于互联汽车和自动驾驶的见解(英文版)

  • 以太网 | 从家到汽车(英文版)

  • 互联汽车 | 数据驱动力(英文版)

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器系统  线到板

  • Sealable 

  • 连接器和端子端接到  印刷电路板

  • 屏蔽  否, 是

  • 混合头  否, 是

结构特性

  • 信号位置数量  2, 8, 12, 14, 24, 40

  • Number of Positions  2, 8

  • PCB 安装方向  垂直, 水平

  • 行数  1, 2, 4, 6

  • 节数  1

电气特征

  • 标称电压架构 (V) 12

  • 工作电压 (VDC) 12, 3.3

  • 额定电压(最大值) (VDC) 7

主体特性

  • 主要产品颜色  蓝色, 黑色

接触件特性

  • 对接公端宽度 (mm) .63, 2.8, 3

  • 对接公端宽度 (in) .025, .11, .118

  • 对接公端厚度 (mm) .6, .63

  • 对接公端厚度 (in) .024, .025

  • 端子接触部电镀材料  金 (Au), 锡 (Sn)

端接特性

  • PCB 端接方法  通孔 - 焊接

机械附件

  • PCB 安装固定类型  安装孔, 安装孔, 板锁

  • PCB 安装固定  不带, 带有

  • 面板安装特性  不带

  • PCB 安装对准  不带, 带有

  • 安装孔  不带, 带有

  • 锁定接口  不带, 带有

壳体特性

  • 中心线(间距) (mm) 1.27, 2.54, 5.08, 6, 8.1

  • 中心线(间距) (in) .05, .1, .2, .236, .319

尺寸

  • 宽度 (mm) 16, 26.7, 27, 34.5, 37, 46.1

  • 宽度 (in) .629, 1.051, 1.06, 1.358, 1.457, 1.815

  • PCB 的外形高度 (mm) 14.2, 16.5, 28.3, 7.9

  • PCB 的外形高度 (in) .311, .559, .65, 1.114

  • PCB 厚度(建议) (mm) .8 – 1.6, 0.8, 1, 1.6

  • PCB 厚度(建议) (in) .031 – .063, .04, 0.031, 0.063

  • 长度 (mm) 25, 26.7, 44.5, 45.02, 49, 49.8

  • 长度 (in) .984, 1.05, 1.752, 1.773, 1.92, 1.961

使用环境

  • 工作温度范围 (°C) -40 – 130, -40 – 80, -40 – 85, -40 – 85, -40 – 95

  • 工作温度范围 (°F) -40 – 176, -40 – 185, -40 – 185, -40 – 203, -40 – 266

  • 工作温度(最大值) (°C) 100, 105, 110, 120, 125, 130, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266

操作/应用

  • 电路应用  Signal, 电源和信号

行业标准

  • 保护等级  IP5K

  • UL 易燃性等级  UL 94-HB

包装特性

  • 封装数量  1, 120, 144, 45, 55

  • 封装类型  托盘, 盒, 零散零件
