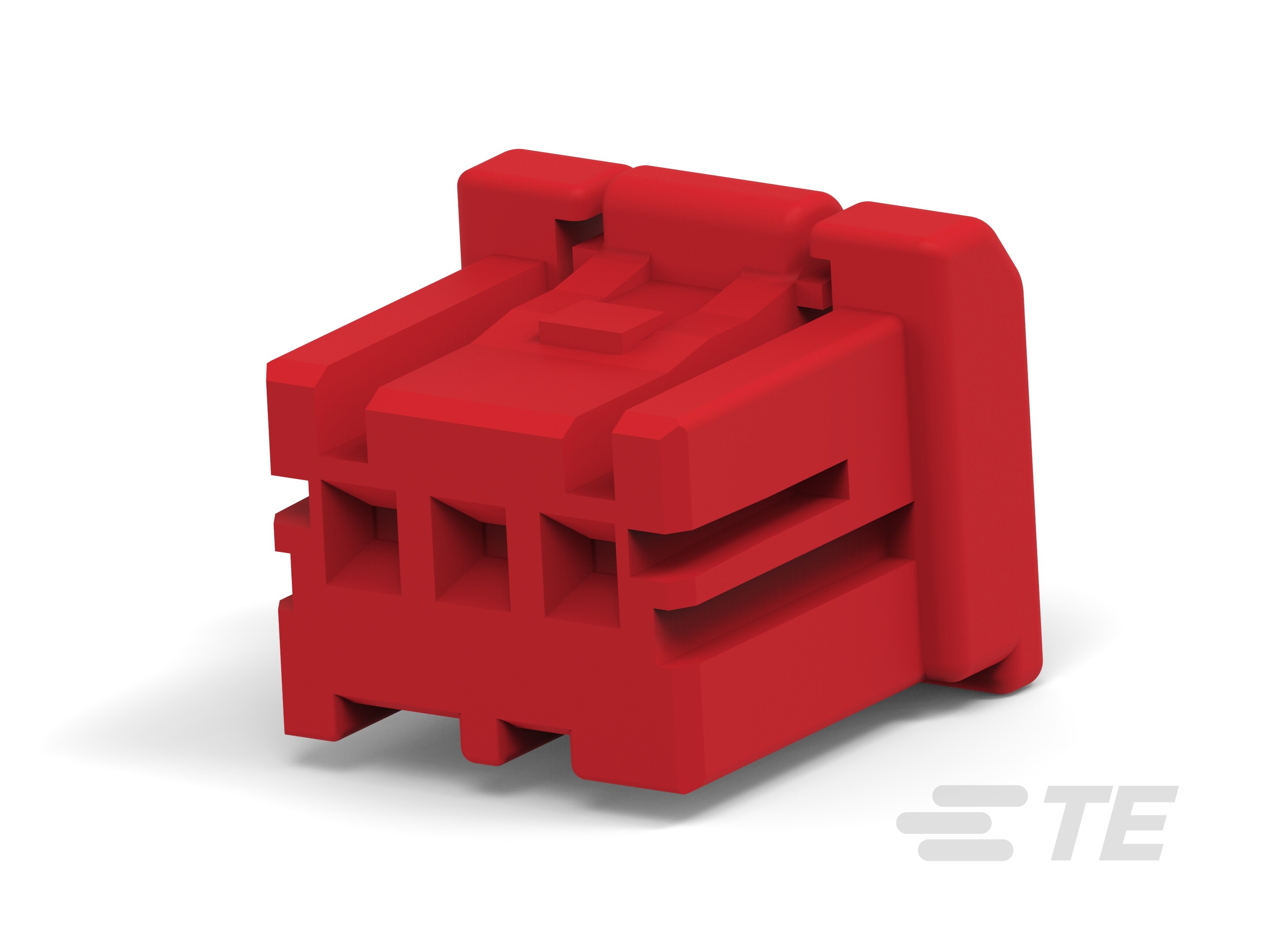

1-2232571-2
Housing, Plug, Wire-to-Wire, 3 Position, 2.5 mm [.098 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Rectangular Wire & Cable Connectors & Housings
1-2232571-2
Housing, Plug, Wire-to-Wire, 3 Position, 2.5 mm [.098 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Rectangular Wire & Cable Connectors & Housings
- TE 内部编号 1-2232571-2
- TE 内部产品描述 GIC 2.5 W PLUG HSG 3P RED
- 所有 STD 温度信号 GRACE INERTIA 插头 (63)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
位数 : 3
-
中心线（间距） : 2.5 mm [ .098 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2232571-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2232571-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2232571-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2232571-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5203_E1.pdf 英文版本
- 产品规格 ENG_SS_108-78350_G_108_78350.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 1
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 红色
接触件特性
-
端子类型 : 插座
-
端子布局 : 直插式
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
连接器长度 : 11.2 mm [ .44 in ]
-
连接器高度 : 11 mm [ .433 in ]
-
连接器宽度 : 9.6 mm [ .378 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
识别标记
-
电路识别特性 : 不带
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
