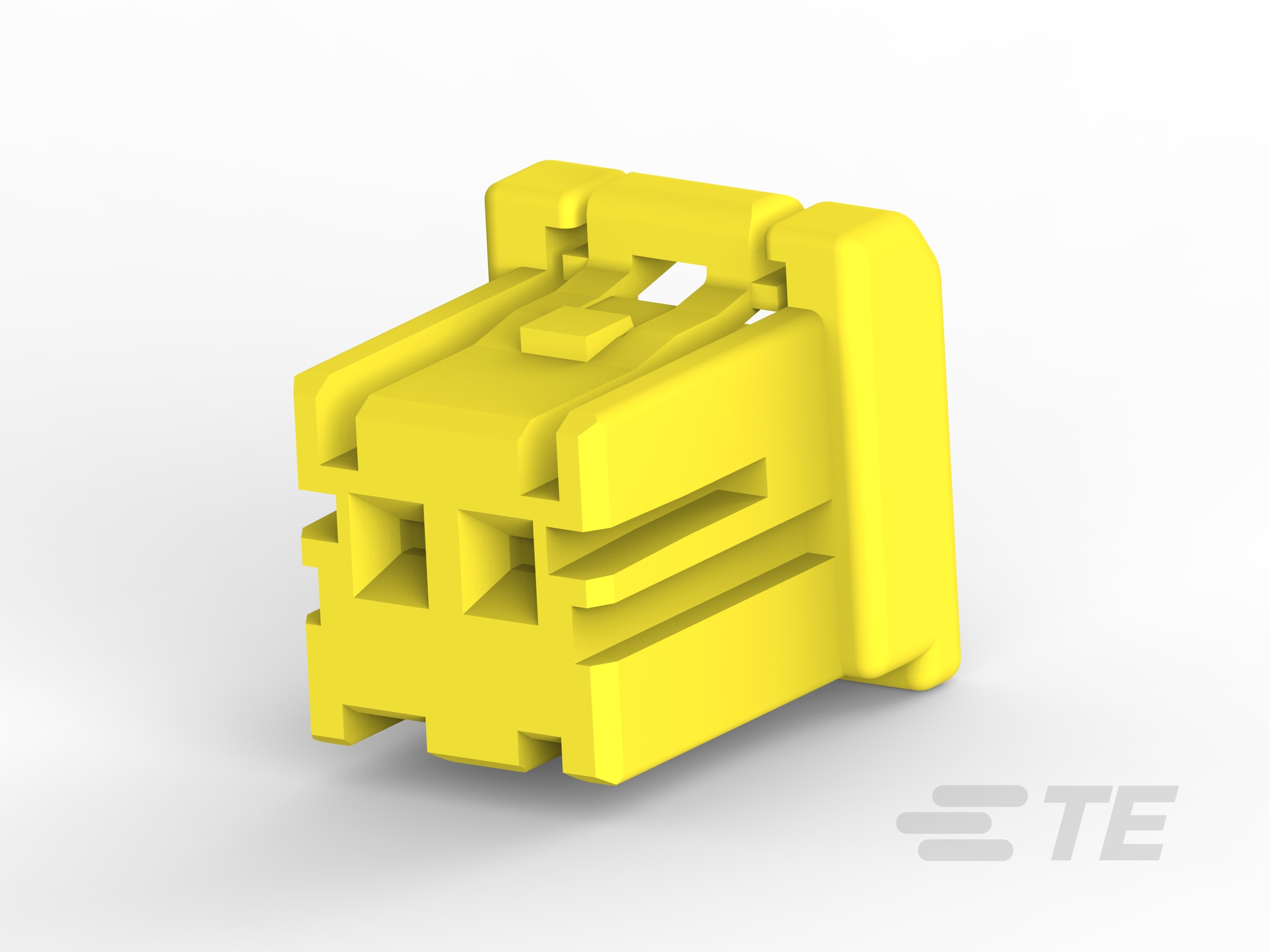

STD 温度信号 GRACE INERTIA 插头

STD 温度信号 GRACE INERTIA 插头-CAT-G7534A-P729
标准温度信号 GRACE INERTIA 插头利用惯性锁定机制，在形成电路回路的同时“锁定”连接器。这会带来理想的插接可靠性，防止错配，告别复杂的检查流程。
更多 更少

产品特性

  • 连接器和壳体类型: 插头

  • 端子类型: 插座

  • 可密封: 否

  • 连接器和端子端接到: 电线和电缆

  • 电路应用: Signal

概述

产品特性

  • 双光束接触设计提供良好的接触性和耐用性，系列产品有四种键控方式和颜色可供选择。符合人体工学的设计确保易于装配。
  • GRACE INERTIA 连接器由几种独特的材料制成，其中包括灼热丝和标准温度材料。
  • 无倒刺的接触体能防止钩线或缠绕。
  • 采用线对板和线对线结构。



  • 双光束接触设计提供良好的接触性和耐用性，系列产品有四种键控方式和颜色可供选择。符合人体工学的设计确保易于装配。
  • GRACE INERTIA 连接器由几种独特的材料制成，其中包括灼热丝和标准温度材料。
  • 无倒刺的接触体能防止钩线或缠绕。
  • 采用线对板和线对线结构。
  • 双光束接触设计提供良好的接触性和耐用性，系列产品有四种键控方式和颜色可供选择。符合人体工学的设计确保易于装配。
  • GRACE INERTIA 连接器由几种独特的材料制成，其中包括灼热丝和标准温度材料。
  • 无倒刺的接触体能防止钩线或缠绕。
  • 采用线对板和线对线结构。
  • 双光束接触设计提供良好的接触性和耐用性，系列产品有四种键控方式和颜色可供选择。符合人体工学的设计确保易于装配。
  • GRACE INERTIA 连接器由几种独特的材料制成，其中包括灼热丝和标准温度材料。
  • 无倒刺的接触体能防止钩线或缠绕。
  • 采用线对板和线对线结构。
  • 双光束接触设计提供良好的接触性和耐用性，系列产品有四种键控方式和颜色可供选择。符合人体工学的设计确保易于装配。
  • GRACE INERTIA 连接器由几种独特的材料制成，其中包括灼热丝和标准温度材料。
  • 无倒刺的接触体能防止钩线或缠绕。
  • 采用线对板和线对线结构。

    • 规格特性

    请查看产品文档或联系我们以了解最新的机构审批信息。

    产品类型特性

    • 连接器系统  线到板, 线到线

    • 连接器和壳体类型  插头

    • 可密封  否

    • 连接器和端子端接到  电线和电缆

    结构特性

    • 位数  2, 3, 4, 5, 6, 7, 8, 9, 12

    • 行数  1, 2

    • 腔数  12, 2, 3, 4, 5, 6, 7, 8, 9

    电气特征

    • 工作电压 (VAC) 50, 250

    • 工作电压 (VDC) 50, 250

    接触件特性

    • 端子布局  直插式, 矩阵

    • 端子类型  插座

    机械附件

    • 连接器安装类型  电缆安装（自由悬挂）

    壳体特性

    • 壳体颜色  土黄色, 红色, 蓝色, 黄色, 黑色

    • 中心线（间距） (mm) 2, 2.5

    • 中心线（间距） (in) .079, .098

    • 外壳材料  PBT GF, 尼龙 66 GF

    尺寸

    • 行间距 (mm) 7.6

    • 行间距 (in) .299, .3

    • 产品长度 (mm) 5.54, 5.7, 7.1, 7.54, 8.2, 8.7, 9.54, 9.6, 10.7, 11.2, 11.54, 12.1, 13.2, 13.7, 14.6, 15.7, 17.2, 18.2, 18.7, 19.2, 20.7

    • 产品长度 (in) .218, .224, .279, .297, .323, .342, .375, .378, .421, .44, .441, .454, .476, .519, .52, .539, .575, .618, .677, .716, .736, .756, .815

    • 产品宽度 (mm) 5.88, 6.75, 7.1, 7.65, 9.6, 15.2, 15.3

    • 产品宽度 (in) .231, .266, .279, .301, .378, .598, .602

    • 连接器高度 (mm) 7.9, 10.4, 11, 11.3, 15.3

    • 连接器高度 (in) .311, .409, .433, .445, .511, .602

    使用环境

    • 工作温度范围  -30 – 105 °C [ -22 – 221 °F ]

    操作/应用

    • 无卤素  否

    • 电路应用  Signal

    识别标记

    • 电路识别特性  不带

    行业标准

    • UL 阻燃性等级  UL 94V-0

    • 与已批准的标准产品兼容  UL E28476

    • 与机构/标准产品兼容  UL

    • 灼热丝额定值  标准件 - 非灼热丝

    包装特性

    • 封装方法  Bag, 包装

    • 封装数量  200, 300, 400, 500, 600, 750, 800, 900, 1000, 1200, 1250, 1350, 1600

    参考编号

    • TE 内部编号 CAT-G7534A-P729
