1-1939638-4

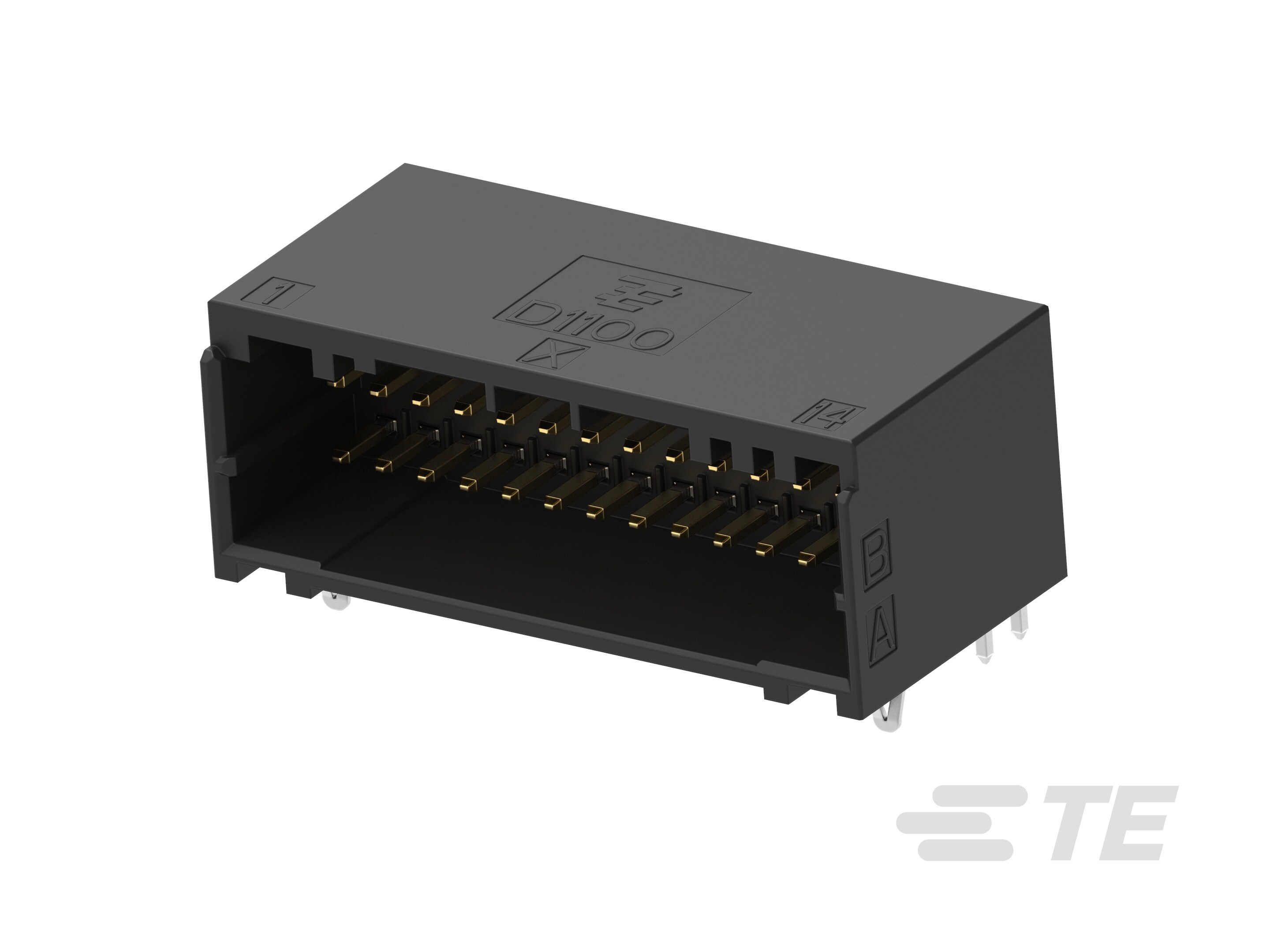

PCB Mount Header, Horizontal, Wire-to-Board, 28 Position, 2 mm [.079 in] Centerline, Fully Shrouded, Gold (Au), Dynamic 1000 Series

全部查看 Header Assembly: Wire-to-Board, 3A, Gold or Tin Plated (53)
DYNAMIC 1100D HDR ASSY H 28P XBLACK GOLD-1-1939638-4

1-1939638-4

PCB Mount Header, Horizontal, Wire-to-Board, 28 Position, 2 mm [.079 in] Centerline, Fully Shrouded, Gold (Au), Dynamic 1000 Series

全部查看  Header Assembly: Wire-to-Board, 3A, Gold or Tin Plated (53)
    • Dynamic Series
    • Dynamic 1000 系列
  • TE 内部编号 1-1939638-4
  • TE 内部产品描述 DYNAMIC 1100D HDR ASSY H 28P XBLACK GOLD

  • PCB 连接器类型 : PCB 安装接头

  • PCB 安装方向 : 水平

  • 连接器系统 : 线到板

  • 位数 : 28

  • 中心线（间距） : 2 mm [ .079 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • PCB 连接器类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • PCB 安装方向 : 水平

  • 位数 : 28

  • 行数 : 2

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

  • 端子基材 : 铜合金

  • 端子底板材料 : 镍

  • PCB 端子端接区域电镀材料厚度 : 2 µm [ 78.74 µin ]

  • 端子接触部电镀材料 : 金 (Au)

  • 端子接合区域电镀材料厚度 : .381 µm [ 15 µin ]

  • 端子类型 : 插针

  • 端子额定电流（最大值） (A): 3

  • PCB 端子端接区域电镀材料 : 锡

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 接合对准类型 : 键控

  • PCB 安装固定类型 : 固定支脚

  • PCB 安装对准 : 不带

  • 接合固定 : 带有

  • PCB 安装固定 : 带有

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

壳体特性

  • 中心线（间距） : 2 mm [ .079 in ]

  • 外壳材料 : 聚酯 GF

使用环境

  • 工作温度（最大值） : 105 °C [ 221 °F ]

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 15

  • 封装方法 : Box | Tube
