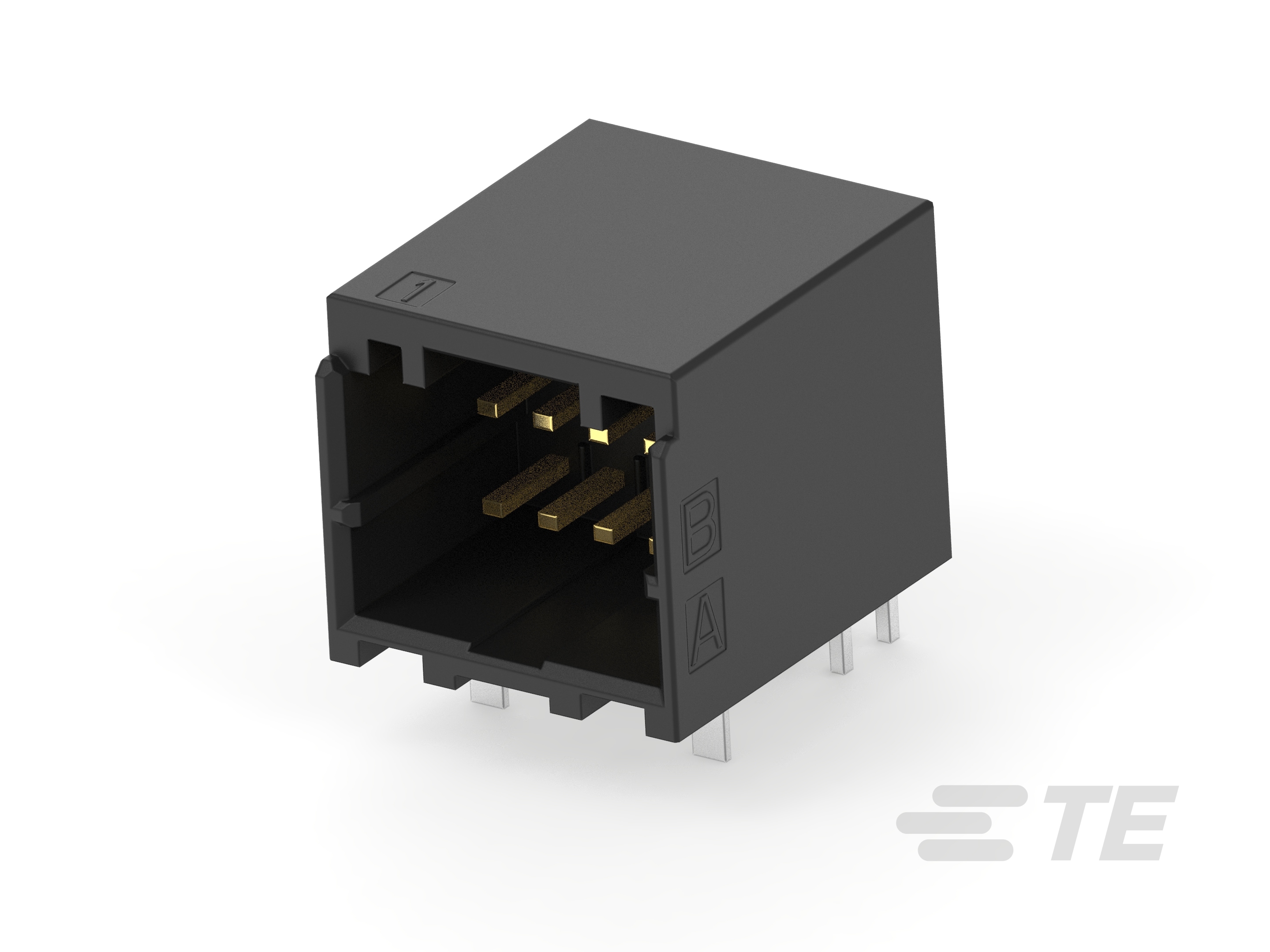

Header Assembly: Wire-to-Board, 3A, Gold or Tin Plated

请查看产品文档或联系我们以了解最新的机构审批信息。

• 混合板端连接器  否

• 连接器形状  矩形

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  全部带罩 | 公端和弹射器配件

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  外壳 | 护套配件 | 连接器组件

• 列数  4 | 5 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 17

• 装载位置数量  4 | 8 | 10 | 18 | 20 | 22 | 24 | 26 | 28 | 32 | 34

• 连接器端子负载状态  满载

• PCB 安装方向  垂直 | 水平 | 直角

• 位数  4 | 8 | 10 | 12 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 40

• 行数  1 | 2

• 电源位置数量  4 | 8 | 10

• 工作电压 (VAC) 125

• 工作电压 (VAC) 125

• 工作电压 (VDC) 125

• 工作电压 (VDC) 125

• PCB 保持特性电镀材料  锡 | 预镀锡

• 连接器和键控代码  X | Y

• PCB 保持特性材料  铜合金

• 主要产品颜色  土黄色 | 黄色 | 黑色

• 端子接触部长度 (mm) 3.6

• 端子接触部长度 (in) .141 | .142

• PCB 端子端接区域电镀材料厚度 (µm) 1 | 2

• PCB 端子端接区域电镀材料厚度 (µin) 39.37 | 78.74

• 对接公端厚度  .5 mm [ .02 in ]

• 端子基材  铜合金

• PCB 端子端接区域电镀材料  锡 | 预镀锡

• 端子底板材料  镍

• 端子布局  直插式 | 矩阵

• 对接公端宽度  .7 mm [ .028 in ]

• 端子形状和构造  矩形

• 端子底板材料厚度  1.27 µm [ 50 µin ]

• PCB 端子端接区域电镀材料  锡 | 预镀锡

• 端子接触部电镀材料  金 (Au) | 锡 (Sn) | 预镀锡

• 端子接触部电镀材料表面涂层  哑光

• 端子接合区域电镀材料厚度 (µm) .381 | .76 | 1 | 2

• 端子接合区域电镀材料厚度 (µin) 15 | 30 | 39.37 | 40 | 80

• 端子类型  公端 | 插针

• 端子额定电流（最大值） (A) 2 | 3 | 3.5 | 5 | 15

• 方形端接柱体和尾部尺寸  .5 mm [ .02 in ]

• 矩形端接柱体和尾部宽度  .5 mm [ .02 in ]

• 矩形端接柱体和尾部厚度  .46 mm [ .018 in ]

• 端接柱体和尾部长度 (mm) 3.05 | 3.1

• 端接柱体和尾部长度 (in) .12 | .122

• PCB 端接方法  表面贴装 | 通孔 - 焊接

• PCB 安装固定类型  固定支脚 | 焊钉

• 面板安装特性  不带

• PCB 安装对准类型  定位柱 | 钉子

• 接合对准类型  极化 | 键控

• 接合固定类型  锁定枪 | 锁闩

• PCB 安装对准  不带 | 带有

• 接合固定  不带 | 带有

• PCB 安装固定  带有

• 连接器安装类型  板安装

• 接合对准  带有

• 接合入口位置  侧 | 顶部

• 中心线（间距） (mm) 2

• 中心线（间距） (in) .078 | .079

• 外壳材料  Liquid Crystal Polymer (LCP) | 热塑性聚酯 GF | 聚酯 GF

• PCB 厚度（建议） (mm) 1 – 1.6

• PCB 厚度（建议） (in) .039 – .063 | .039 – .062

• 连接器长度 (mm) 10.6 | 12.6 | 18.6 | 20.6 | 22.6 | 24.6 | 26.6 | 28.6 | 30.6 | 34.6 | 36.6

• 连接器长度 (in) .417 | .496 | .732 | .811 | .89 | .969 | 1.047 | 1.126 | 1.205 | 1.362 | 1.441

• 连接器高度 (mm) 11.8 | 12.45

• 连接器高度 (in) .465 | .490 | .49

• 行间距 (mm) 3.3

• 行间距 (in) .129 | .13

• 连接器宽度 (mm) 8 | 11.3 | 15

• 连接器宽度 (in) .315 | .444 | .445 | .591

• 工作温度（最大值）  105 °C [ 221 °F ]

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 屏蔽  否

• 电路应用  Signal | 电源 | 电源和信号

• 与已批准的标准产品兼容  UL E28476

• UL 等级  已认证 | 获得认可

• 灼热丝额定值  标准件 - 非灼热丝

• UL 阻燃性等级  UL 94V-0
