1-175195-5

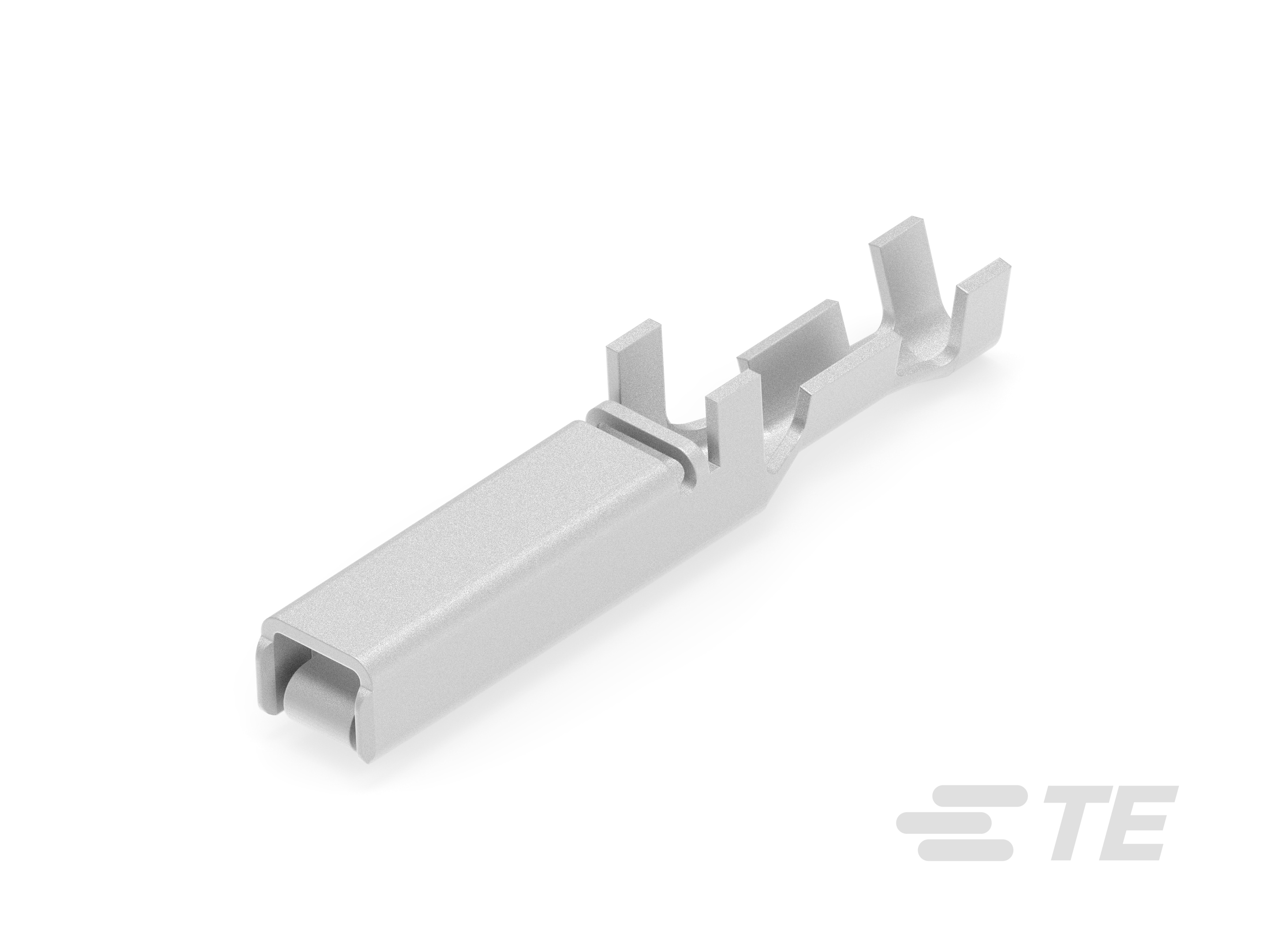

Receptacle Contact, 24 – 20 AWG, 250 VAC, .2 – .6 mm² Wire, Tin (Sn), Discrete Wire, Crimp, Copper Alloy, Power & Signal, Dynamic 3000 Series

DYNAMIC D-3 REC CONT/M PRE-TIN-1-175195-5

1-175195-5

Receptacle Contact, 24 – 20 AWG, 250 VAC, .2 – .6 mm² Wire, Tin (Sn), Discrete Wire, Crimp, Copper Alloy, Power & Signal, Dynamic 3000 Series

    • Dynamic Series
    • Dynamic 3000 系列

  • 端子类型 : 母端

  • 端子接触部电镀材料 : 锡 (Sn)

  • 工作电压 (VAC): 250

  • 与线缆类型兼容 : 分离式导线

  • 线径 (AWG): 24 – 20

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 分离式电线类型 : 实芯或绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

电气特征

  • 工作电压 (VAC): 250

接触件特性

  • 端子长度 : 17.8 mm [ .701 in ]

  • 压线筒类型 : Open

  • 端子类型 : 母端

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子基材 : 铜合金

  • 端子额定电流（最大值） (A): 15

  • 对接公端宽度 : 2 mm [ .08 in ]

  • 对接公端厚度 : .64 mm [ .025 in ]

  • 端子接触部电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .2 – .6

  • 兼容的绝缘直径范围 : 1.2 – 2.6 mm [ .047 – .102 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装数量 : 14000

  • 封装方法 : 卷和盒
