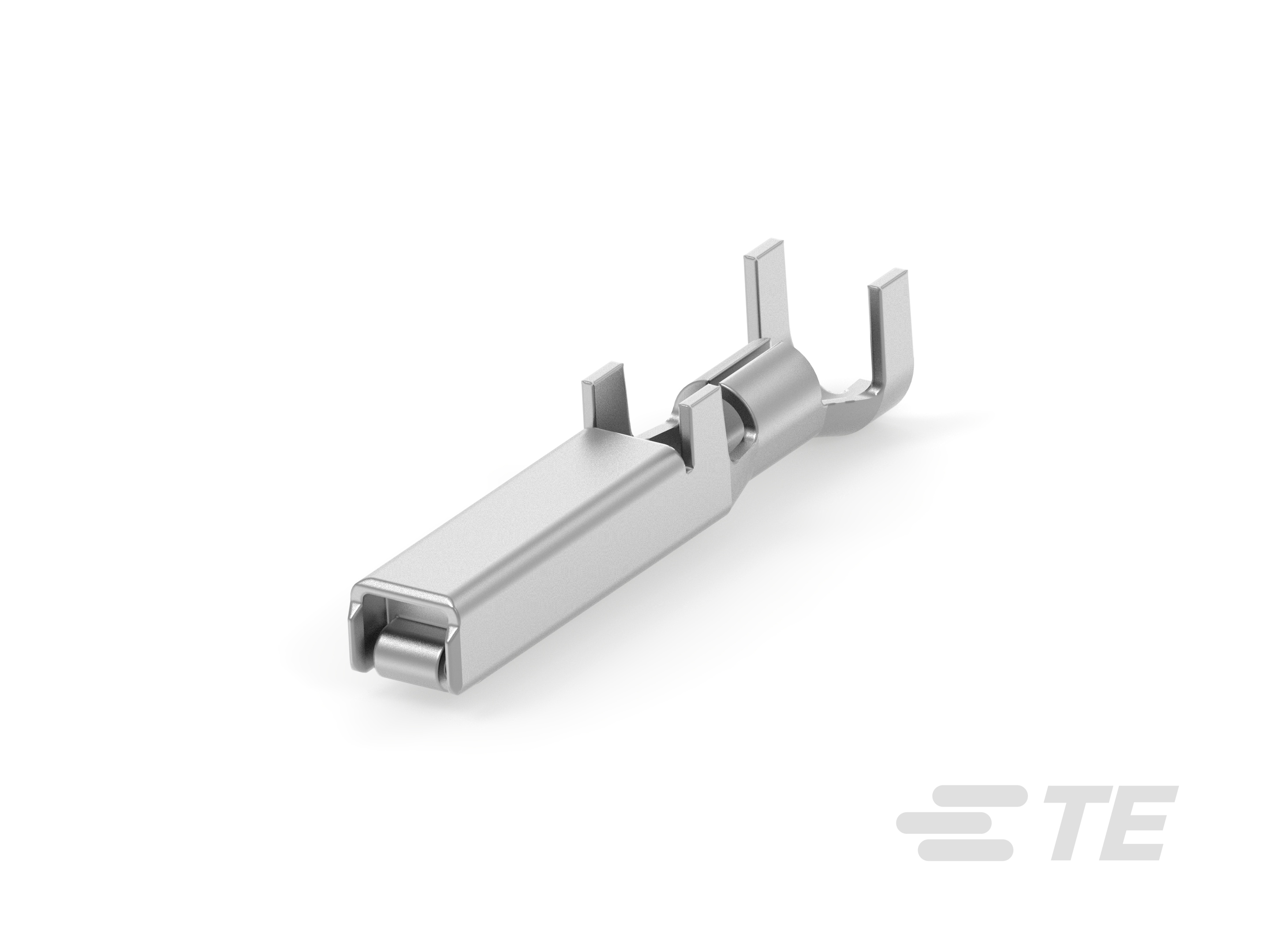

Dynamic 3000 端子

请查看产品文档或联系我们以了解最新的机构审批信息。

• 分离式电线类型  实芯或绞线, 绞线

• 可密封  否

• 与线缆类型兼容  分离式导线

• 工作电压 (VAC) 250

• 工作电压 (VDC) 250

• 对接公端宽度 (mm) 2

• 对接公端宽度 (in) .078, .08

• 端子长度 (mm) 17.8, 18.3, 25.3, 25.8

• 端子长度 (in) .7, .701, .72, .996, 1.016

• 端子接触部电镀材料表面涂层  亮光

• 压线筒类型  Open

• 对接公端厚度  .64 mm [ .025 in ]

• 端子方向  直式

• 端子形状和构造  矩形

• 导线端子端接区域电镀厚度 (µm) .38, .76

• 导线端子端接区域电镀厚度 (µin) 15, 30

• 端子接合区域电镀材料厚度 (µm) .38, .76

• 端子接合区域电镀材料厚度 (µin) 15, 30

• 导线端子端接区域电镀材料表面涂层  亮光

• 端子类型  公端, 母端

• 端子接触部电镀材料  金 (Au), 钯镍打底镀金, 锡 (Sn)

• 导线端子端接区域电镀材料  金, 锡

• 端子基材  铜合金

• 端子额定电流（最大值） (A) 15

• 线缆端接方法  压接

• 产品端接到  线缆

• 带导线绝缘  带有

• 兼容的绝缘直径范围 (mm) .8 – 1.4, 1.8 – 2.8, 1.2 – 2.6, 3.1 – 3.8, 3.1 – 3.4, 2.2 – 2.8

• 兼容的绝缘直径范围 (in) .087 – .11, .122 – .149, .047 – .102, .071 – .11, .031 – .055, .07 – .11, .047 – .098, .122 – .133

• 线径 (AWG) 20 – 16, 28 – 24, 24 – 20, 16 – 14

• 线径 (mm²) .5 – 1.42, .2 – .6, .08 – .24, 1.23 – 2.27

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  电源和信号

• UL 阻燃性等级  UL 94V-0

• 封装方法  卷和盒, 袋和盒

• 封装数量  3000, 5000, 9000, 10500, 12000, 14000, 16000
