温度传感器特征

详细了解不同类型温度传感器的特性及其典型应用。

理想情况下,从初始概念到产品发布的产品设计过程是一条直线,不浪费工程能力、购买时间,也无需因设计更改而重新设计。 在现实中,产品发布的过程迂回曲折,有时几乎充满波折。我们认为温度传感器设计参与的最佳时机是在产品概念期间。由此,我们的温度传感器设计工程师能够在产品设计中发挥积极作用,提供我们多年的热设计经验。

水平条

负温度系数 (NTC) 热敏电阻是使用陶瓷/金属复合材料的电阻特性测量温度的温度传感器。 此热敏电阻采用热敏材料,其电阻会随着温度的升高而降低,这意味着它对温度的变化非常敏感,并且不会导致热负载。我们的 NTC 热敏电阻产品组合具有许多温度传感优势,包括尺寸小、长期稳定性出色、精确度和准确度高。

分离式 ntc 热敏电阻

应用于

  • 医疗行业在导管、透析设备和患者监护等各种应用中依赖于 NTC 热敏电阻。
  • 烘干机、咖啡机等多种家用电器使用 NTC 热敏电阻准确测量温度。
  • 在楼宇控制和流程领域,暖通空调和制冷设备使用 NTC 传感器测量温度,实现了更高效率和舒适度。
  • 汽车电气化需要借助温度传感器来提高混合动力和电动汽车的效率与安全性。



NTC 传感器组件的一个快速增长的应用在一次性医疗温度传感器领域。我们的一次性医用温度传感器的标准温度测量范围为 -40°C 至 +80°C,+25°C 到 +50°C 的精确度达到 ±0.1°C。温度探头的外径通常为 0.78 mm 至 1.78 mm,最小直径为 0.48 mm,适合成人和儿童的治疗。我们可根据客户要求提供相应引线长度和电线绝缘类型。我们还可以定制组件的温度精确度,来满足客户的特定要求。

水平条

与 NTC 热敏电阻一样,热电偶传感器重量较轻且价格极具竞争力。 热电偶传感器包含两种不同的金属,二者通过热电偶接点在一端结合在一起。当热电偶接点与导线另一端处于不同的温度时,会产生毫伏信号,且接点处就是测量温度之处。这两种金属产生的电压较小,可以通过控制系统进行测量和解读。两种金属各自绝缘,有一个外涂层来保持密切的双线结构。

热电偶只能指示热端和冷端之间的温差,因此需要使用另一个传感器(通常为 NTC)来测量计量端的温度。这叫做冷端补偿。热电偶的优势在于它能处理的温度范围很广。



1 级热电偶根据 IEC584 制成。我们也提供定制热电偶解决方案。商用热电偶价格适宜,可互换,配有标准连接器,可测量最高到 +1700°C 的温度范围。与大多数其他温度测量方法不同的是,热电偶可自供电,不需要外部激励。热电偶的主要局限性是精确度;难以实现小于 1°C 的系统误差。

空白

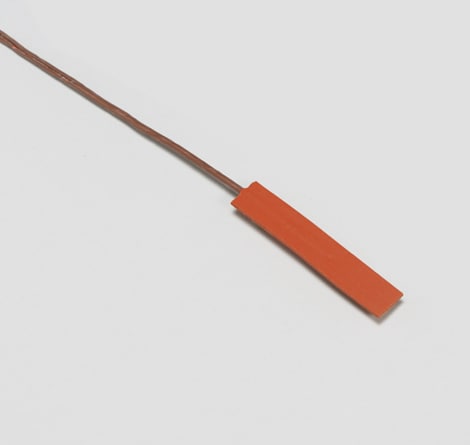

热电偶

应用于

热电偶应用十分广泛,从工业过程控制到商用烤箱和加热器,再到家用电器和喷气发动机废气温度测量,甚至可用于一些特殊的医疗应用。



医疗应用(如导管)可能需要极小的温度传感器来确保对温度变化的快速响应。除了快速响应外,这些应用还需要不仅精确可靠,而且足够坚固耐用的传感器,以便承受严苛的医疗操作环境。我们设计和制造各种 K 型和 T 型微热电偶传感器,尺寸可低至 AWG#44,采用焊接方式和多种不同绝缘层。这些微热电偶为非常小的导管组件提供了热敏电阻组件选项。

水平条

RTD 代表电阻温度探测器。 虽然 NTC 热敏电阻也是一种电阻器件,但 RTD 仅用于正温度系数金属电阻探测器。通常,RTD 使用铂、镍或铜等基础金属制造,因为这些材料具有非常线性且可重复的正温度系数。典型工作温度范围为 -50°C 至 +600°C,但经过特殊设计后,可用于 -200°C 至 +1000°C 的温度范围。

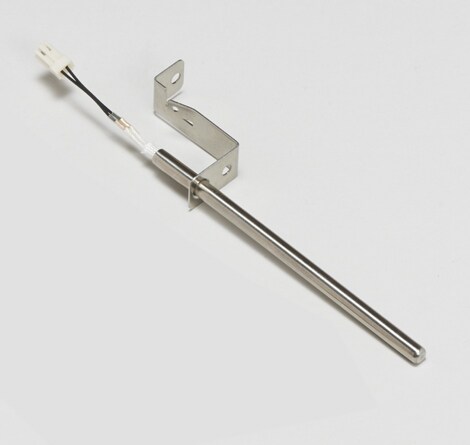

铂电阻温度传感器
铂电阻温度传感器

我们制造 RTD 探头、组件和 RTD 传感器元件,包括铂薄膜和玻璃线绕。铂 (Pt) 是 RTD 最常用的材料,因为它在最大温度范围内具有最稳定的电阻和温度关系。为确保全球行业平稳发展和制造商可替代性,大多数国家/地区都采用了一些国际标准,包括 DIN EN 60751,该标准定义了多个公差等级的温度精确度和电阻/温度特性曲线。



我们的 RTD 铂电阻温度传感器提供高精确度和稳定性,具有多种标准尺寸、精确度等级以及 Pt100 和 Pt1000 基电阻值,可满足行业对准确、稳定、可靠的铂传感器元件不断增长的需求。

应用于

RTD 传感器的应用非常广泛,包括医疗、航空航天、汽车、仪器仪表、电器、电机控制和 HVACR。铂传感器组件的一个扩展应用是废气温度 (EGT) 测量。EGT 传感器测量发动机废气的温度,以防止对关键部件(如后处理系统、涡轮机和气缸盖排气阀)造成损坏。EGT 可帮助优化发动机性能,以及节省燃油和维护成本。

水平条

热电堆设计为非接触式温度传感器,能够遥测物体或表面的温度。 热电堆也可用于测量二氧化碳 (CO2) 和其他气体的气体浓度。热电堆传感器全部采用 TO-5 或 TO-18 CAN 密封封装,包含参考温度传感器。这些模块将传感元件与电子元件相结合,为设备提供数字输出,便于与测量系统对接。TSD 系列数字热电堆系统将红外传感器和传感器信号调节 ASIC 组合在一个紧凑的 TO5 封装中。TSD 数字热电堆经过出厂校准,具有 I2C 接口、低功耗和 ±1°C 标准精确度特点。

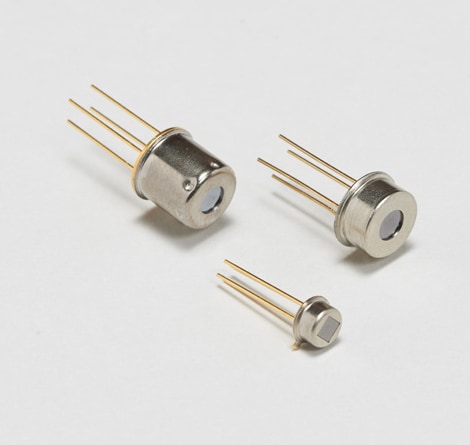

热电堆

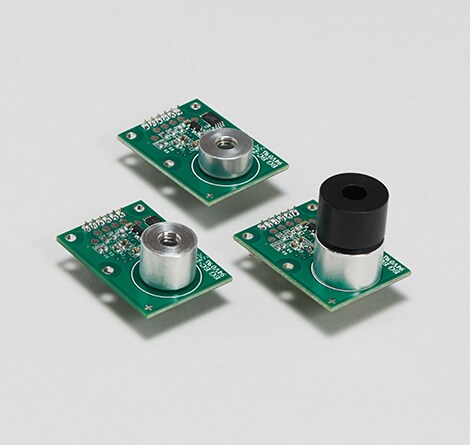

数字热电堆传感器

应用于

热电堆具有非常广泛的应用,从工业过程监控、占用和移动感应,到微波炉、火灾和热报警器等家用电器,再到汽车座椅占用以及道路和公路结冰检测等。热电堆也可用于远程体温测量,而安全、远程地准确测量体温的能力如今正变得非常重要。热电堆用于机场、办公室、学校及需要筛查温度的任何其他地方的各种温度扫描设备中。我们的增强型模拟和数字热电堆元件产品组合有助于满足这一需求。

水平条

数字温度传感器可以通过温度和相应的电路将温度物理量和湿度量转换成数字传感器。 TE Connectivity 设计和制造了三个不同的数字温度传感器系列,可提供 ±0.1°C 的高精确度。温度系统传感器 (TSYS) 采用小型包装,专为狭窄空间设计,并且可快速响应工艺温度的变化。经过优化的微电路设计可实现快速转换以及非常低的功耗,工作范围为 -40°C 至 +125°C。

数字温度传感器常用于许多电子设备(如家用电器、医疗设备和消费电子产品)的自动调温器和板载传感器以及智能家居应用中。TSYS03 是一款全数字温度传感器,采用微型 TDFN8 封装的尺寸为 2.5 x 2.5 x 0.75 mm,采用 XDFN6 封装的尺寸更小,为 1.5 x 1.5 x 0.38 mm。TSYS03 经过出厂校准,16 位分辨率,可编程 I2C 地址,精确度为 ± 0.5°C。这款数字温度传感器体积小,具有更快的热响应时间,能够更快地显示温度读数。TSYS03 采用改进的 ASIC 设计,封装尺寸缩小,具有卓越的性价比。我们还生产一系列组合湿度温度传感产品,包括最近发布的 HTU31,该产品的湿度精确度为 ±2%,温度精确度为 ±0.2°C。

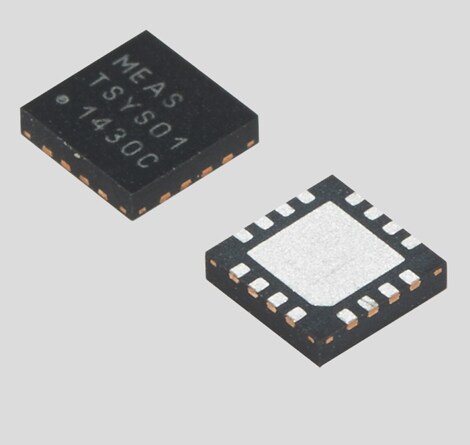

数字温度传感器
数字温度传感器

应用于

数字温度传感器常用于自动调温器和许多电子设备中的板端传感器,例如家用电器、医疗设备和消费性电子产品。数字温度传感器用于所有物联网系统,如智能家居应用。数字温度传感器可触发家庭供暖或空调系统,有助于保持舒适的家庭温度并优化能源消耗。

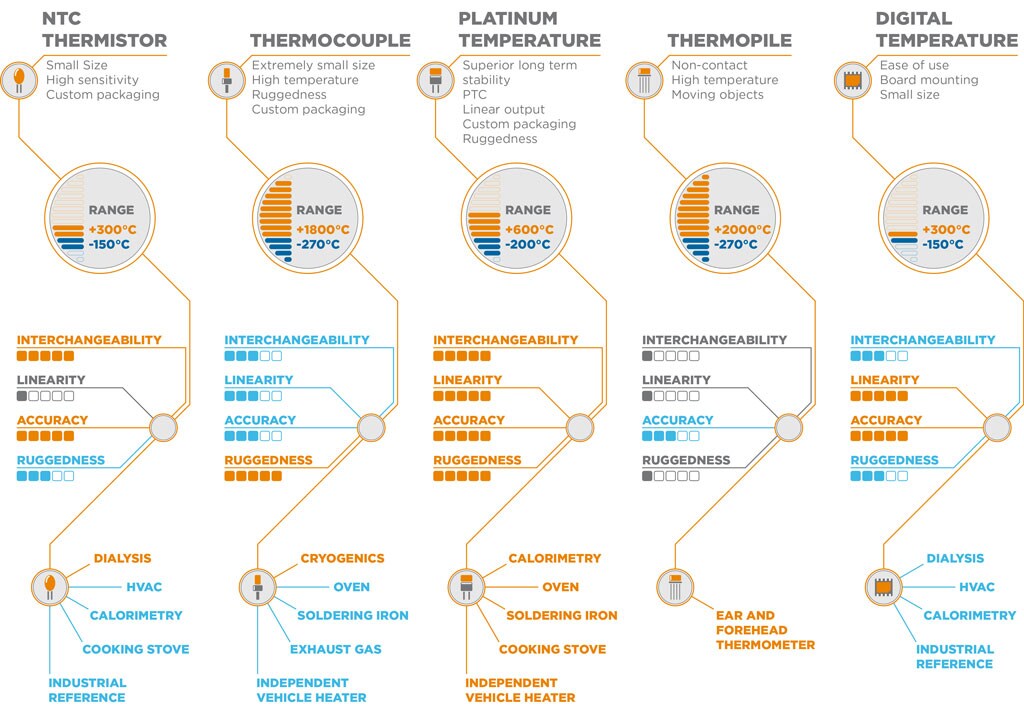

NTC 热敏电阻、热电偶、铂电阻温度传感器 (RTD)、热电堆和数字温度传感器之间的比较。

总结

温度传感器通过许多独特的方式为人们提供帮助,是世界上应用最广泛的技术设备之一。无论您是在家里喝着咖啡看报,还是在开车到办公室的途中,甚至是在办公室中边处理日常工作时都能舒适地享受着“合适”的温度,在生活中您通常可能不会注意到这些传感器,因为它们秘密监测着您身边的所有温度,确保在适当的温度范围内一切都能正常工作,但是如果没有这些传感器,您一定会有所察觉!TE Connectivity 很荣幸能为此做出贡献,并提供广泛的温度传感器产品来满足您的需求。
